CSWP认证练习用异形连接结构零件

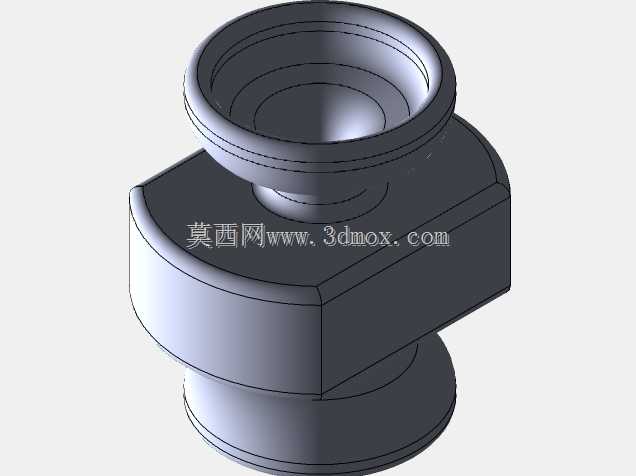

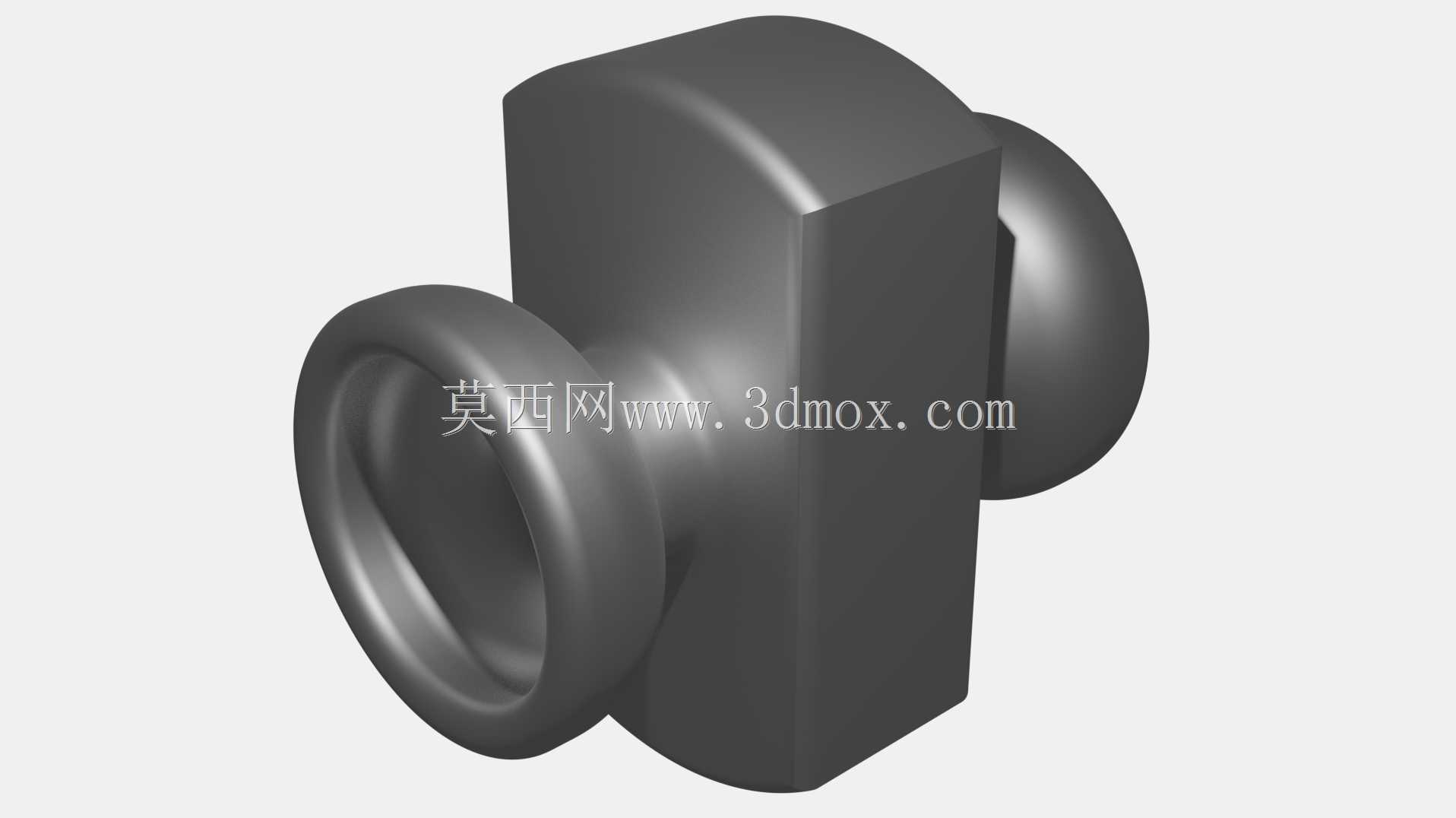

　　在机械设计能力认证的实操训练环节，这类异形连接结构零件是核心练习载体，主要用于考察设计者对特征编辑、参数更新、关联设计的掌握程度，也可作为流体管路转接、小型执行机构连接端的结构参考样件。从实际应用场景来看，这类带双侧环形凸缘、中间方块基体的结构，常见于中低压流体管路的快速转接部位，也可作为小型气动执行元件的端部连接接头，一侧的喇叭口环形结构用于对接柔性管路，通过卡箍或快插结构实现密封锁紧，另一侧的球形凸端可嵌入对应球窝结构，实现小角度的摆动调整，补偿安装过程中的同轴度误差，避免管路装配时产生额外内应力。

　　设计这类零件时，首先要明确各功能面的边界约束：中间的方块基体是整个零件的安装基准，六个平面的平面度需要控制在0.02mm以内，作为后续加工、装配的定位基准面，两侧的连接特征都以方块的中心对称面为基准进行定位，保证两侧连接端的同轴度公差在0.05mm范围内，避免装配后出现偏载。左侧的环形喇叭口结构，内壁设计有15°的导向锥面，方便管路插入时的导向，环形凸缘的外径比配合卡箍的内径小0.1mm，预留装配间隙，凸缘的圆角半径设置为R2，避免应力集中，同时防止卡箍装配时割伤管路表面。右侧的球形凸端，球面半径根据对接的球窝尺寸匹配设计，球面的表面粗糙度要求达到Ra1.6，保证摆动时的顺滑度，球面与方块基体的衔接处采用R3的过渡圆角，减少截面突变带来的应力集中问题。

　　从安装边界来看，零件的总长度控制在68mm，中间方块的截面尺寸为32mm×32mm，左侧环形凸缘的最大外径为42mm，右侧球形端的最大外径为30mm，安装时需要预留的最小操作空间为80mm×50mm×50mm，保证卡箍安装、角度调整时有足够的操作空间。零件的基体壁厚设置为4mm，既满足1.6MPa工作压力下的强度要求，又不会因为壁厚过大导致零件重量超标，内部流道的直径为12mm，流道内壁的过渡处全部采用圆角衔接，避免流体通过时产生紊流，降低管路的压力损失。

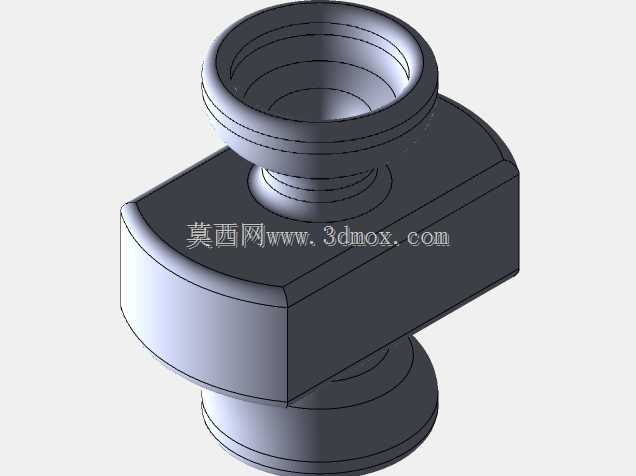

　　在建模练习过程中，这类零件重点考察参数化设计的逻辑，所有特征的尺寸都需要关联到全局变量，当设计要求变更时，只需要修改全局变量的数值，所有关联特征就能自动更新，不需要逐个修改特征尺寸，这也是CSWP认证中更新零件环节的核心考核点。比如当需要调整管路通径时，修改流道直径参数后，喇叭口的尺寸、球形端的内径、基体的壁厚都会按照预设的关联关系自动调整，保证各部分结构的尺寸匹配，不会出现特征报错、结构干涉的问题。实际工程应用中，这类参数化设计的思路能大幅提升设计迭代效率，尤其是在系列化零件设计时，只需要建立一个基础模型，通过修改参数就能快速生成整个系列的零件模型，减少重复建模的工作量。

　　另外需要注意的是，这类零件的材料一般选用6061铝合金或者增强PP塑料，根据使用场景的压力、温度要求选择，铝合金材质的零件可以通过阳极氧化处理提升表面耐腐蚀性，塑料材质的零件可以采用注塑工艺批量生产，降低制造成本。在结构验证阶段，可以通过有限元分析对零件的受力情况进行校核，在1.5倍额定工作压力下，零件的最大应力不超过材料屈服强度的60%，保证使用过程中的结构可靠性，同时在环形凸缘、球面衔接等应力集中部位，可以适当增加圆角半径或者局部加厚，进一步提升零件的承载能力。
