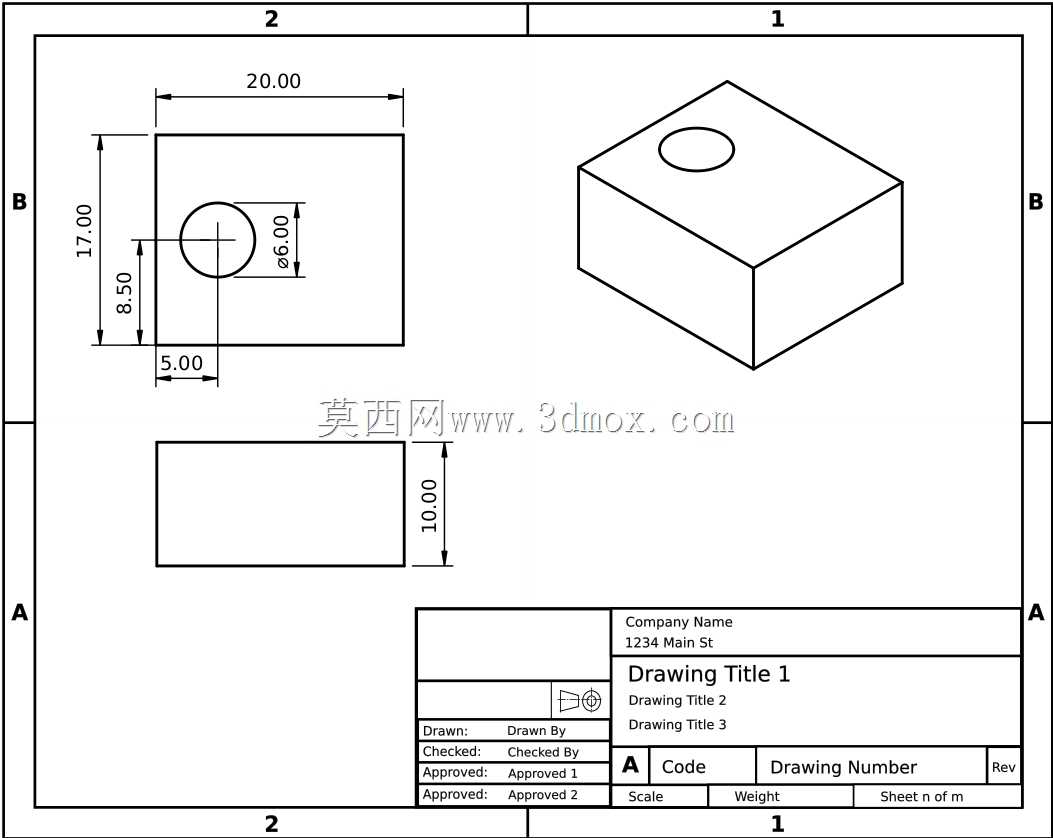

带孔方块零件工程图与三维示意

　　在常规机械结构设计场景中，这类带单孔的方块类零件常作为定位垫块、安装基座或者工装限位块使用，多布置在工装夹具的定位面、小型设备的支撑脚位置，或是自动化产线的挡停组件中，承担载荷传递、位置限定、部件衔接的实际作用，别看结构简单，在很多小型装配单元里是不可或缺的基础零件。从设计逻辑来看，这类零件的建模与出图过程，是三维设计软件工程图工作台最基础的实操案例，核心是演示如何从三维实体模型快速投影生成符合机械制图规范的二维工程视图，包含正交视图、轴测示意、尺寸标注、标题栏填充这些核心出图环节。先看外形尺寸边界，零件主体长方体的长度方向尺寸为20mm，宽度方向对应正交视图的竖直尺寸为17mm，厚度方向也就是侧视图标注的高度为10mm，

　　整体尺寸偏小，属于小型块状零件，安装时不需要太大的布置空间，适合在紧凑的装配空间里使用。零件上的通孔直径为6mm，孔的中心定位尺寸有两个方向的约束：距离零件左侧端面的水平距离为5mm，距离零件下端面的竖直距离为8.5mm，这个定位尺寸是加工时的核心依据，钻孔工序需要严格按照这个位置找正，才能保证装配时对应的螺栓或者定位销能顺利穿过，不会出现装配干涉。从视图表达来看，图纸里布置了两个正交投影视图，分别展示零件的正面外形和侧面厚度，同时搭配了等轴测示意图，让看图的人能快速建立三维空间认知，不用反复对照正交视图脑补形状，这也是工程图里放置轴测图的核心作用，降低识图门槛，减少生产端的理解偏差。实际生产中这类零件如果是作为普通垫块使用，

　　多采用Q235钢切削加工，或者直接用型材下料后钻孔即可，加工工序简单，只需要铣平六个端面保证尺寸公差，再按定位尺寸钻通6mm的孔，去毛刺后就能投入使用；如果是用在有耐磨要求的位置，也可以选用45号钢调质处理，提升表面硬度和使用寿命，孔的位置公差一般控制在±0.1mm就能满足大部分普通装配场景的需求，不需要过高的精度要求，加工成本很低。在三维建模过程中，这类零件的建模流程非常清晰，先绘制长方体基体，确定三个方向的整体尺寸，再选定孔所在的端面作为草图基准面，按照定位尺寸确定孔的中心点，直接拉伸切除出通孔即可，建模步骤少，特征简单，是新手熟悉软件草图绘制、特征生成、工程图投影操作的典型练习件。很多刚接触三维设计的从业者，

　　都是从这类简单零件开始练习，掌握从实体建模到工程图输出的完整流程，理解尺寸标注的基准选择逻辑——这个零件的尺寸基准选择的是左端面和下端面，两个方向的定位尺寸都从这两个基准出发，符合机械制图里基准统一的原则，加工时也能以这两个面作为装夹定位的基准，减少基准转换带来的误差。另外在实际装配场景中，这个6mm的通孔一般用来穿M5的螺栓或者直径6mm的圆柱销，螺栓连接时可以把这个垫块固定在其他构件上，起到垫高、调整间隙的作用；用圆柱销连接时，则是作为两个部件之间的定位件，保证装配位置的重复精度。需要注意的是，零件的三个方向的端面都要求平整，没有明显的加工刀痕，否则装配时贴合面会有间隙，影响支撑的稳定性，厚度方向10mm的尺寸如果是作为调整垫使用，还可以根据实际装配间隙配磨厚度尺寸，满足不同的间隙补偿需求。从工程图的布局来看，视图之间留有足够的标注空间，尺寸布置清晰不杂乱，轴测图放在右上角位置，不会和正交视图的标注产生干涉，右下角预留了标准的标题栏位置，可以填写零件名称、材料、比例、加工数量这些生产必需的信息，完全符合常规机械加工图纸的布局规范，这类图纸拿到生产车间，一线操作工人不需要额外沟通就能看懂加工要求，直接安排下料、铣削、钻孔工序即可，不会产生理解歧义。
