弯曲路径扫掠空心弯管结构对比设计

　　这类沿弯曲路径成型的空心弯管构件，在流体输送、线束防护、设备内部走管布局场景中应用极广，小到小型自动化设备的气动管路排布、实验仪器的试剂输送通路，大到工程机械的液压管路布设、乘用车舱内的线束防护套，都需要这类非直线路径的空心构件完成空间走向的适配，避免与设备内部其他传动、结构部件产生干涉。很多刚接触三维建模的结构工程师，在处理这类带连续弯曲的空心零件时，很容易出现截面扭转、壁厚不均、路径拐角处曲面褶皱的问题，尤其是当弯曲路径存在多段不同曲率衔接的区段时，不同建模工作台的逻辑差异会直接影响最终成型零件的工艺可行性。

　　从实际功能来看，这类弯管构件核心要满足三个层面的要求：首先是内孔的通径一致性，不管路径如何弯曲，内孔截面不能出现局部缩径，否则会提升流体输送的阻力，或是对线束穿设造成卡滞；其次是外壁的顺滑度，连续弯曲的外曲面不能出现明显的棱边、褶皱，否则在后续做表面处理、或是安装固定卡扣时会出现配合间隙，部分有耐压要求的管路还会因为曲面应力集中，在承压工况下出现开裂泄漏；最后是两端接口的形位精度，不管中间路径如何弯折，两端的连接端面需要和对接的接头、安装座完全贴合，端面的法向角度偏差要控制在装配允许的公差范围内，否则安装时会出现强制别劲，长期使用会在接口位置产生疲劳破损。

　　做这类零件的建模设计时，首先要梳理清楚空间路径的约束逻辑：路径的绘制需要优先匹配设备内部的安装空间边界，提前避让开内部的电机、传动齿轮、电路板等已有部件的占位，路径的拐角曲率半径不能小于管材的最小弯曲半径——如果是金属弯管，曲率半径通常要大于管径的1.5倍，避免弯制时出现管壁外侧拉裂、内侧起皱的问题；如果是塑料挤出或是3D打印的管路，曲率半径可以适当缩小，但也要避免过小的拐角导致打印时支撑难以去除、或是挤出成型时料流不畅。截面轮廓的绘制需要和路径保持垂直约束，很多建模者容易犯的错误是在全局坐标系下绘制固定方向的截面，最终扫掠出来的零件会出现截面随路径扭转的问题，尤其是在空间三维弯曲的路径上，必须给截面添加沿路径法向自动对齐的约束，才能保证整个管段的截面方向始终和路径走向垂直，壁厚保持均匀。

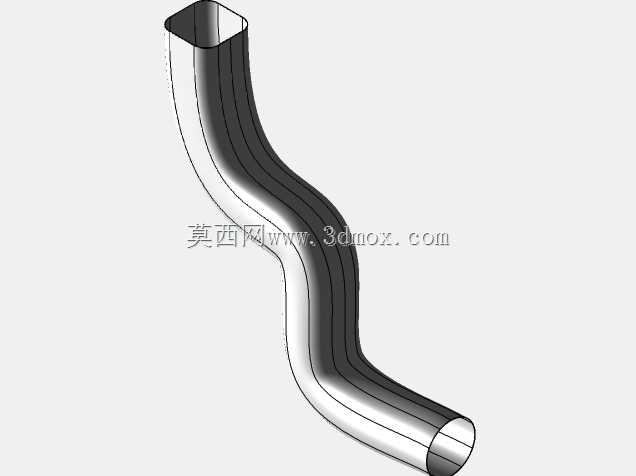

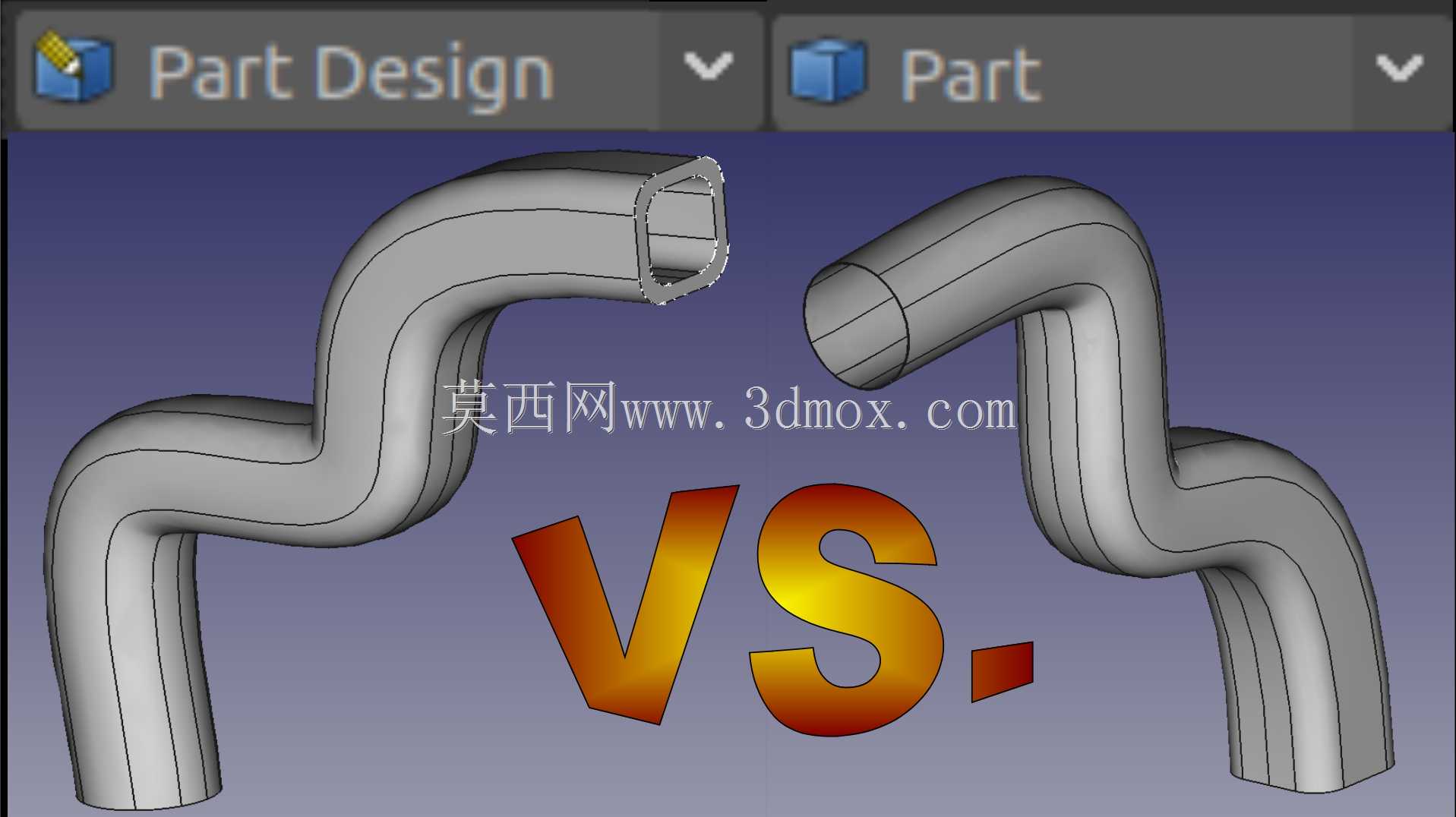

　　这次呈现的两组弯管结构，分别对应两种不同的建模逻辑成型结果：一种是基于零件特征建模逻辑生成的结构，在路径的多段曲率衔接位置，曲面的过渡会自动匹配壁厚的等距要求，拐角处的内外壁厚差控制在更小的范围内，更适合后续做工程图导出、直接对接机加工或是弯管工艺的生产需求；另一种是基于整体零件环境下的多段拼接逻辑生成的结构，在路径的大曲率弯折位置，更容易调整局部的截面变形量，适合需要在弯管局部添加安装凸台、卡扣位的改型设计场景。从安装边界来看，这类弯管的固定通常采用间隔分布的管卡完成，设计时需要在路径的直线段预留管卡的安装空间，管卡位置距离弯管拐点的距离要大于管径的2倍，避免固定点离拐点太近，导致管路工作时产生的振动在拐点位置形成应力集中。两端的接口如果是采用快插接头连接，需要在接口位置预留1-2倍管径长度的直段，保证快插接头的密封圈能完全贴合，不会因为接口位置紧邻弯曲段导致密封失效。

　　在实际的设备管路布局中，这类弯管的走向设计还要考虑后续的维护便利性，不能贴附在设备的发热部件表面，避免长期高温烘烤导致管材老化；如果是输送有温度变化的流体，还要在路径上预留适当的伸缩余量，避免热胀冷缩导致管路被拉脱。很多新手设计师在做这类零件时，只关注三维模型里的形状是否通顺，忽略了实际生产中的工艺限制，比如弯管的抽芯需求、塑料管路的脱模斜度，最终做出来的模型无法直接落地生产，还需要工艺人员反复调整模型，反而拉长了整个项目的开发周期。做这类空心弯管设计时，还要提前核算管路的流体阻力，多段连续弯曲的管路阻力会比直管路高30%以上，如果是用于流体输送的场景，需要适当放大通径，或是调整弯曲段的曲率，降低阻力损失，保证末端的流量压力满足设计要求。对于需要做轻量化设计的设备，这类弯管还可以在非连接、非固定的位置做局部的壁厚优化，在保证结构强度的前提下降低零件重量，尤其是在移动设备、航空航天类的应用场景中，每一处的壁厚优化都能带来整体设备重量的有效降低。
