FreeCAD多实体布尔运算几何结构示例

　　这套几何结构的建模逻辑核心围绕CSG构造实体几何法展开，通过基础几何体的布尔运算组合，实现复杂镂空回转结构的快速生成，在机械结构的概念验证、教学演示以及异形功能件的前期方案推演中都有很强的实用价值。从实际工程应用场景来看，这类多实体布尔运算的建模思路，常被用于流体通道类零件、轻量化镂空结构件、异形连接节点的前期方案设计阶段，比如液压阀块的内部流道预演、航空航天领域的轻量化承力构件轮廓验证、3D打印的异形镂空支撑结构设计，都可以通过这种基础实体的交并差运算快速迭代方案，不需要一开始就进入复杂的曲面建模环节，能大幅缩短前期方案的调整周期。

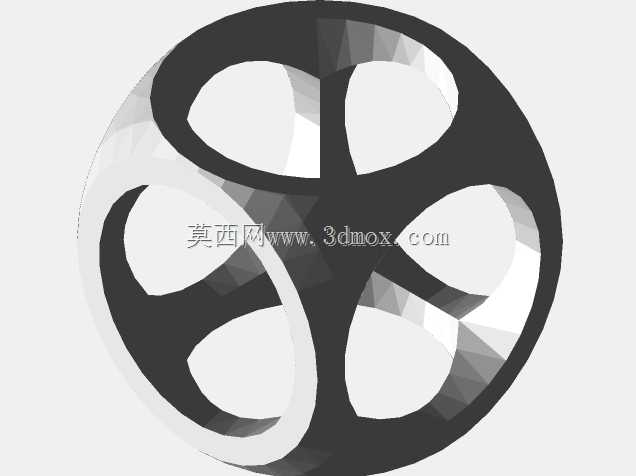

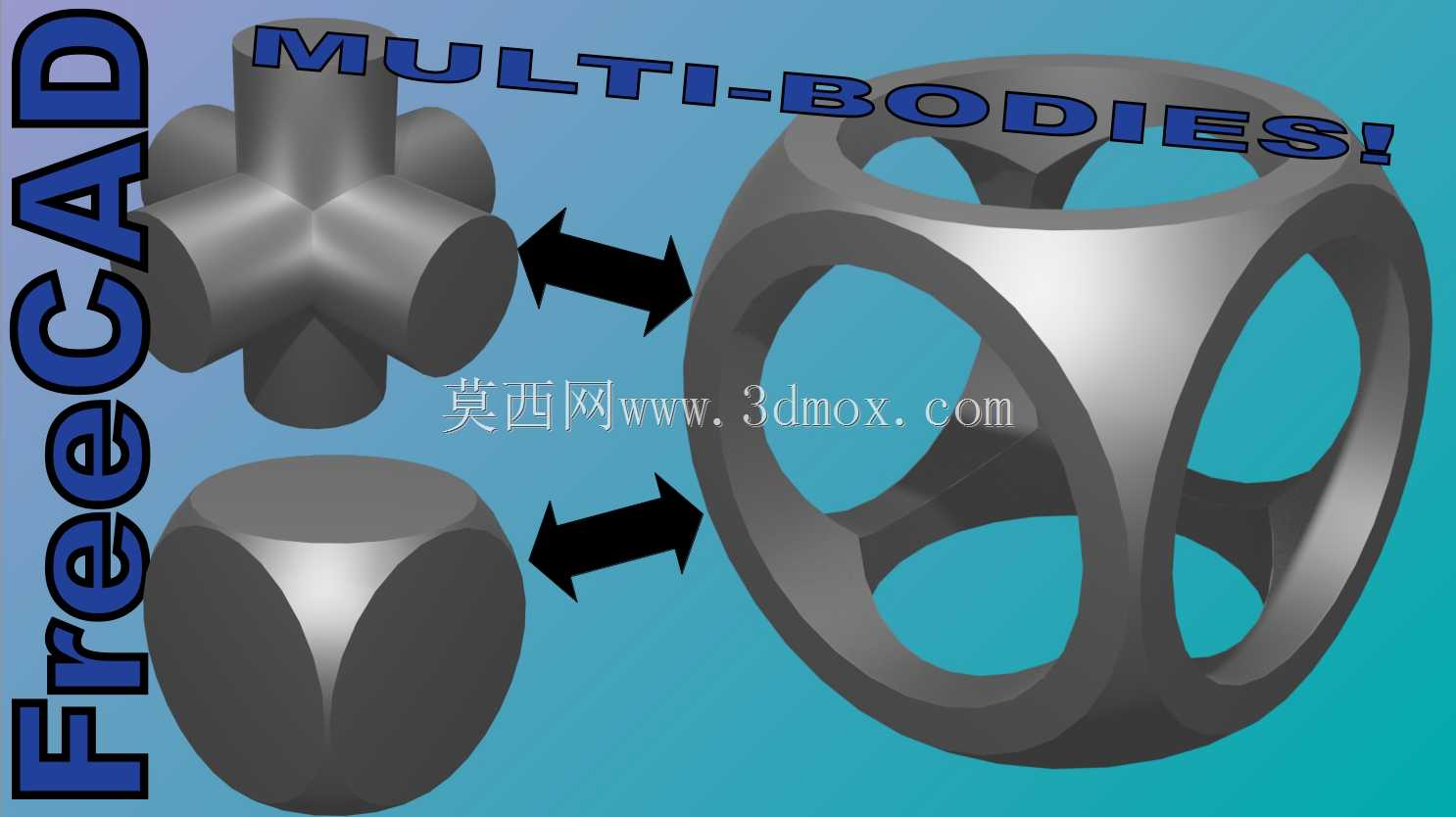

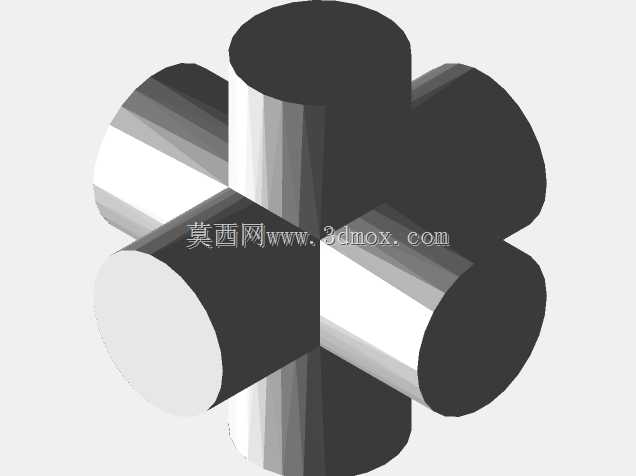

　　从结构本身的功能特性来看，演示的两类核心结构，一类是正交圆柱相交的十字形实体，这类结构是管路三通、四通接头的基础几何原型，通过圆柱的正交合并，可以快速得到多通路连接结构的基础轮廓，后续只需要在相交位置做圆角过渡、壁厚抽壳就能得到可用于生产的接头类零件模型；另一类是球面镂空的框架结构，这类结构是轻量化回转支承外壳、镂空过滤筒体、球形连接节点的基础几何形态，通过球体与多个正交圆柱的差集运算，就能得到均匀分布镂空孔的球形框架，在保证整体结构刚度的前提下，能大幅降低零件重量，同时镂空区域可以作为流体过流通道、安装操作空间或者减重孔使用。

　　在设计思路层面，整个建模过程完全遵循CSG方法的核心逻辑，不需要绘制复杂的二维草图，全部通过基础立方体、圆柱体、球体这些参数化基础体素的位置调整，配合布尔合并、布尔求差、布尔相交三类核心运算完成结构生成。建模过程中不需要频繁切换草图基准面，只需要通过坐标系定位确定每个基础体素的空间位置，就能快速调整结构形态：比如调整正交圆柱的直径比例，可以改变十字相交结构的各通路通径大小；调整参与求差的圆柱直径与数量，可以改变球形框架的镂空面积与筋条宽度，参数调整的响应速度远快于传统的草图拉伸建模方式，非常适合方案阶段的多版本快速对比。

　　从安装边界与尺寸适配的角度来看，这类基础几何结构的参数化特性极强，所有尺寸都可以通过基础体素的参数直接驱动：十字相交结构的外接边界由正交圆柱的长度与直径决定，当用于管路接头设计时，可以直接根据对接管路的外径、安装空间的轴向尺寸限制，调整圆柱的长度与直径参数，不需要重新绘制草图；球形镂空框架的外接边界由基础球体的直径决定，镂空孔的分布角度由参与求差的圆柱轴线夹角决定，当用于轻量化轮毂、球形阀罩这类零件设计时，可以直接根据装配空间的最大轮廓限制调整球体直径，根据连接点的分布位置调整圆柱的轴线角度，快速匹配不同的安装边界要求。

　　在实际建模操作中，多实体建模模式下可以将每个基础体素作为独立的编辑对象，不需要在布尔运算后就丢失基础体素的参数，当需要调整结构时，可以直接修改对应基础体素的尺寸或者位置，重新执行布尔运算就能得到更新后的结构，避免了传统单实体建模中修改特征需要回溯大量历史步骤的问题。比如在调整球形框架的筋条厚度时，只需要同步调整参与求差的圆柱直径，不需要重新绘制镂空区域的轮廓草图，也不需要重新修剪曲面，整个调整过程的逻辑非常直观，对于刚接触三维建模的设计人员来说，也能快速理解结构的组成逻辑，降低复杂结构的建模学习门槛。

　　这类几何结构的建模演示价值还在于，它清晰展现了布尔运算的实际作用逻辑：合并运算可以将多个独立实体融合为一个整体，相交运算可以提取多个实体的公共重叠区域，求差运算可以从目标实体上去除与工具体重叠的部分，三类运算的组合使用几乎可以生成所有规则形态的机械零件结构，不需要依赖复杂的自由曲面建模功能，对于常规机械设计领域的绝大多数零件来说，这种建模方式的稳定性更高，模型在导入不同CAE软件做仿真分析、导入CAM软件做加工编程时，出现几何错误的概率远低于曲面建模生成的模型，能减少后续工程环节的模型修复工作量。

　　从结构力学特性的角度来看，通过布尔运算生成的这类正交相交结构、球形镂空结构，在筋条相交位置的应力传递路径非常清晰，十字相交结构的筋条交汇区域可以通过后续的圆角过渡优化应力集中问题，球形框架的弧形筋条可以将外部载荷均匀分散到整个结构上，在承受径向载荷、多方向冲击载荷时的结构稳定性优于直棱直角的框架结构，这也是这类结构常被用于承受多方向载荷的连接节点、支撑构件设计的核心原因。在实际设计过程中，通过这种基础体素布尔运算生成的初始结构，可以快速导入仿真软件做初步的力学性能验证，根据应力云图的结果调整基础体素的尺寸参数，快速迭代出满足刚度、强度要求的结构方案，比从细节特征开始建模的效率高出数倍。
