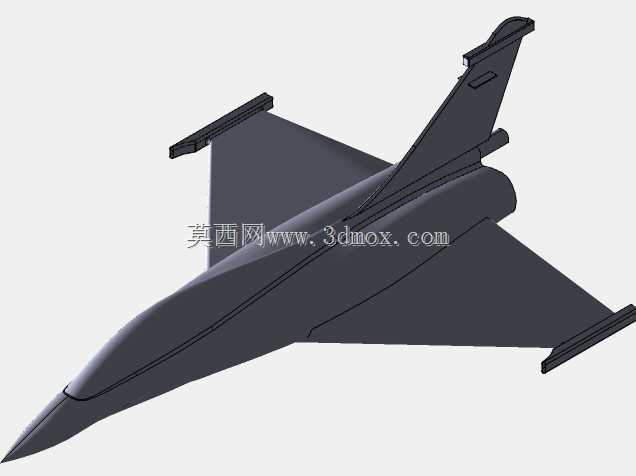

阵风战斗机尾翼结构三维设计模型

　　在军用航空器结构设计领域，尾翼作为整机气动控制的核心部件，直接决定战机的机动性能、飞行稳定性与操纵响应效率，本次呈现的尾翼结构模型，对应双发多用途四代半战机的尾部气动布局设计，覆盖垂尾、腹鳍、尾段整流的完整结构关联设计。从实际应用场景来看，该尾翼结构适配舰载与陆基双场景使用需求，陆基部署场景下需满足大过载机动、超音速巡航状态下的气动载荷承载要求，舰载场景下还要适配航母甲板系留、高盐雾环境腐蚀防护、机翼折叠联动时的尾部结构避让需求，设计过程中充分考虑了不同部署场景下的结构冗余度。从功能特性来看，该尾翼采用单垂尾大后掠布局，垂尾后缘集成全动方向舵操纵面，垂尾根部与机身尾段平滑过渡，既保证超音速飞行时的波阻控制，

　　又能在大迎角飞行状态下避开机翼脱体涡的干扰区域，维持足够的航向稳定性；尾段两侧设置的小型腹鳍结构，能够在战机进行大侧滑角机动时补充航向稳定力矩，降低垂尾的设计高度，进而减少整机侧向雷达反射截面积，兼顾气动性能与隐身修型需求。设计思路上，首先从整机气动包线出发，确定尾翼的力臂长度与面积参数，保证纵向、航向静稳定度处于合理区间，既避免静稳定度过高导致的操纵响应迟钝，也防止静稳定度过低带来的飞控控制律设计难度陡增；结构层面采用翼梁-翼肋-蒙皮的经典半硬壳布局，垂尾前缘设置抗鸟撞结构层，内部预留航电设备、飞行传感器、干扰弹投放装置的安装空间，尾椎位置预留减速伞舱的安装接口，同时协调发动机尾喷口与尾翼结构的热影响距离，

　　避免发动机高温喷流长期冲刷导致的结构疲劳。外形尺寸与安装边界方面，垂尾后掠角与主机翼后掠角保持气动匹配，垂尾高度控制在整机高度要求范围内，满足陆基机库、舰载机升降机的尺寸限制；尾翼与机身的对接面采用多交点接头连接，接头位置与机身尾段的主承力框对齐，将气动载荷直接传递到机身主承力结构上，避免局部应力集中；方向舵的操纵摇臂安装位置预留足够的作动器安装空间，与飞控系统的作动路径无干涉，尾段表面的维护口盖位置与周边设备的维护可达性匹配，外场维护时无需拆解大面积蒙皮即可完成传感器、作动器的检修更换。在建模过程中，严格遵循航空结构设计的公差配合要求，尾翼外形曲面保持G2连续，保证气流沿表面流动时无分离突变，结构件之间的连接间隙符合航空装配标准，既考虑气动外形的精准度，也兼顾实际生产制造时的工艺可行性，蒙皮分块位置与结构肋位对齐，减少钣金成型与复合材料铺层的工艺难度，为后续的结构有限元分析、气动仿真、模装验证提供精准的数字模型基础。
