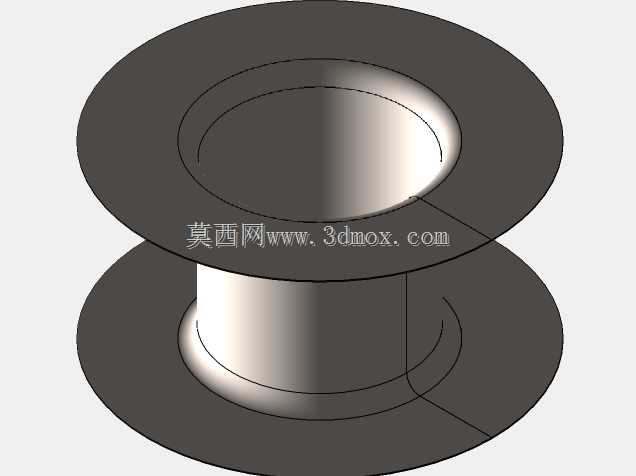

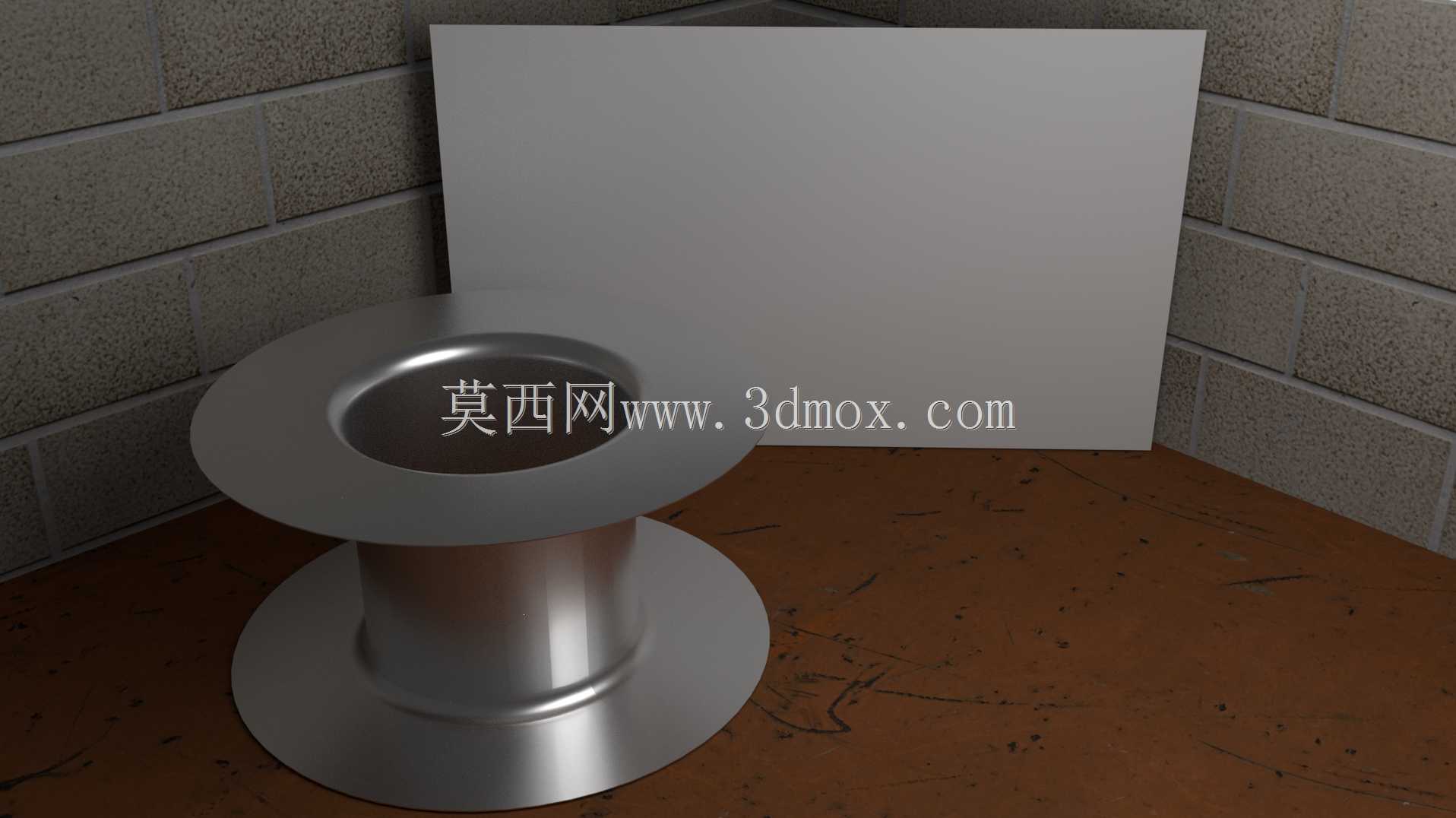

可展平喇叭形钣金线轴结构设计

　　这类可展平的喇叭形钣金线轴，在轻工卷材输送、窄幅带料收放工序里的应用占比不低，尤其是纺织、薄膜分切、小型金属带料收卷工位，常需要兼顾轻量化与快速拆装的需求，传统铸造线轴重量大、磕碰后易出现凹坑卡料，而纯钣金旋压成型的结构，不仅自重能降低六成以上，磕碰变形后还能通过钣金校正快速修复，适配小批量多批次的柔性生产场景。从实际使用场景来看，这类线轴主要承担窄幅卷材的承托与导向作用，两端的法兰结构用来限制卷材的轴向窜动，避免带料在收放过程中出现偏斜、卷边问题，中间的锥度过渡段也就是喇叭形结构，一方面是为了适配不同内径的纸筒或塑料卷芯，小端可以卡入内径较小的卷芯，大端能承托内径更大的卷料，不用额外更换不同规格的线轴就能适配3到5种常规卷芯尺寸，

　　减少工位上的备件储备量；另一方面，锥面的展平特性，让线轴在需要更换卷料、清理残留料头的时候，可以通过松开端部的锁紧件，将锥面部分沿预设的钣金折弯缝展平，直接把残留的料筒从轴上脱出，不用像传统固定线轴那样从轴端整体抽拉卷料，在空间狭窄的设备内部工位操作时，能大幅缩短换料时间。设计这类结构的时候，首先要考虑钣金展开的工艺可行性，所有折弯、旋压的位置都要预留足够的板材延伸余量，避免成型过程中出现板材拉裂、褶皱的问题，两端法兰的翻边高度要匹配常用卷材的边缘厚度，翻边处做圆弧过渡，防止刮伤带料表面，尤其是薄膜、铝箔这类表面要求高的卷材，法兰边缘的圆角半径不能小于1.5mm，否则高速收卷时很容易刮破料边。中间的锥段锥度不能设置过大，

　　一般控制在1:8到1:10之间，锥度过大会导致卷芯卡紧力不足，收卷时容易出现线轴与卷芯相对滑动的问题，锥度过小又会失去喇叭形结构的快拆优势，展平后也无法顺利脱出卷芯。从安装边界来看，这类线轴的两端轴颈尺寸要匹配工位上的轴承座安装位，轴颈的长度要留出锁紧螺母与止动垫片的安装空间，整体的同轴度公差要控制在0.1mm以内，否则高速旋转时会出现明显的径向跳动，导致收卷的卷材端面不齐，影响后续分切或复卷工序的精度。板材厚度的选择要根据承托卷材的最大重量来定，常规10kg以内的窄幅卷材，选用1.2mm到1.5mm的冷轧钢板就足够，旋压成型后整体的结构刚性完全能满足使用需求，如果是承托更重的金属带料，可以适当增加板材厚度到2mm，

　　同时在锥段内侧增加2到3道环形加强筋，避免长期承重后锥段出现变形塌陷。另外，展平结构的铰接缝位置要做隐藏式处理，不能让铰接缝隙突出到线轴的外表面，否则旋转时缝隙会卡入带料的毛边，造成带料拉断，铰接处的销轴要选用不锈钢材质，避免车间内的油污、水汽导致销轴锈蚀，无法正常展平操作。表面处理一般采用静电喷塑或者镀锌处理，根据使用场景的防腐需求选择，喷塑层的厚度控制在60到80μm，既能防止板材生锈，也能降低表面粗糙度，减少带料与线轴表面的摩擦阻力。在实际建模过程中，要先绘制钣金的展开平板图，标注好所有折弯线、旋压起始位置的尺寸，再通过钣金成型特征逐步生成锥段与两端法兰，最后做装配干涉检查，确保展平动作时所有铰接部件不会出现卡滞，轴颈与安装位的配合尺寸符合公差要求，还要模拟最大承重下的结构形变，将形变量控制在0.05mm以内，保证高速旋转时的稳定性。
