多角度立体字符结构建模设计

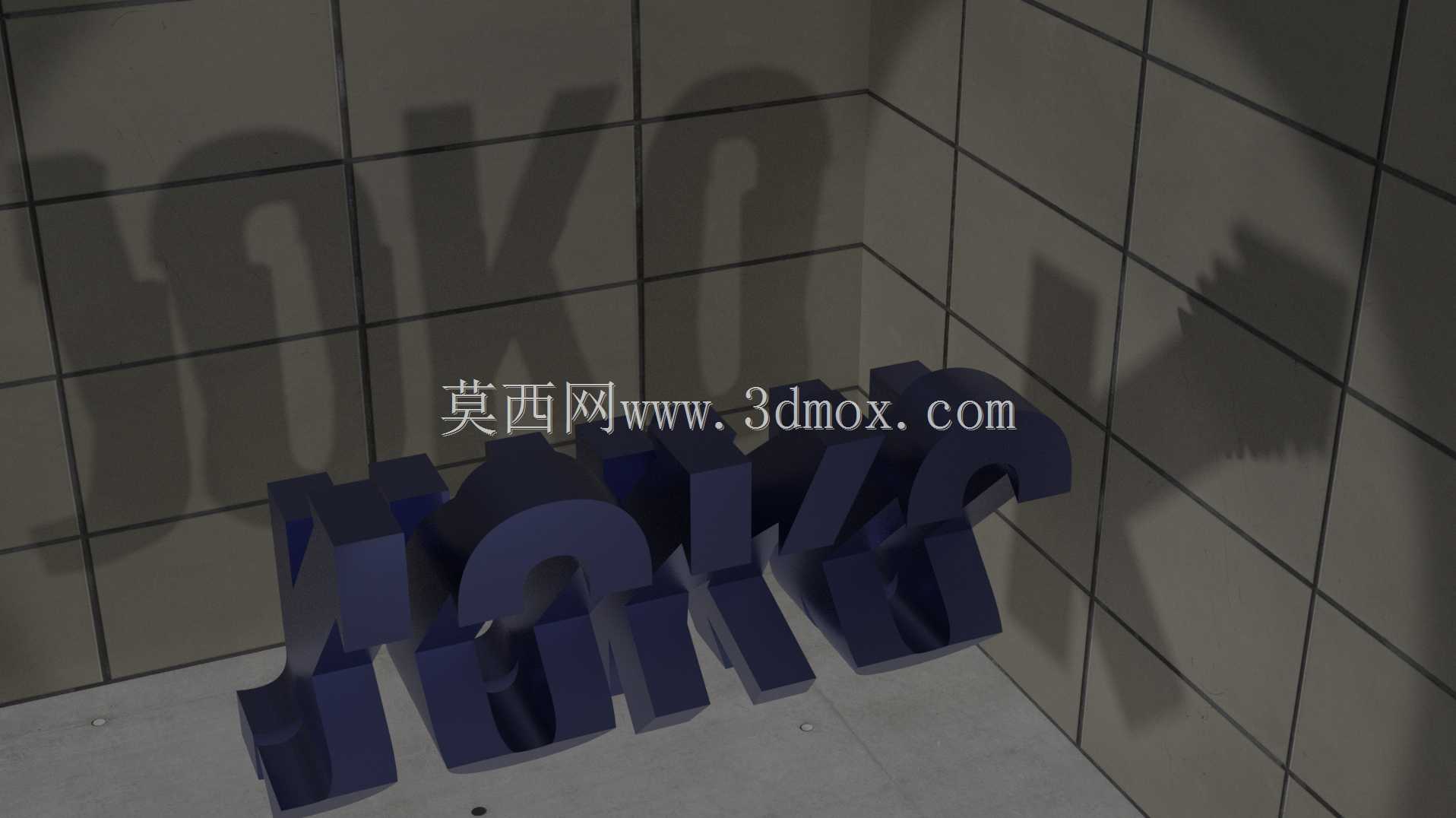

　　这类多视角投影的立体字符构件，常应用在工业设备标识、车间工位指引、品牌立体展示牌的结构设计环节，很多设备出厂前的机身铭牌配套立体标识、生产线旁的安全警示立体字，都会用到这类多视角适配的结构设计，避免不同观测角度下字符出现视觉变形、识别偏差的问题。从实际使用场景来看，这类构件多采用硬质工程塑料或者薄金属板材加工，安装在设备立面、车间转角墙面、工装夹具旁的标识位，需要兼顾不同站立位置操作人员的识别清晰度，尤其是在车间照明存在多角度投影的环境下，立体字符的侧边厚度、倒角角度都要经过投影校验，避免自身阴影遮挡字符笔画，造成识别错误。设计这类构件时，首先要确定核心观测面的字符轮廓，再根据预设的三个到四个常用观测角度，

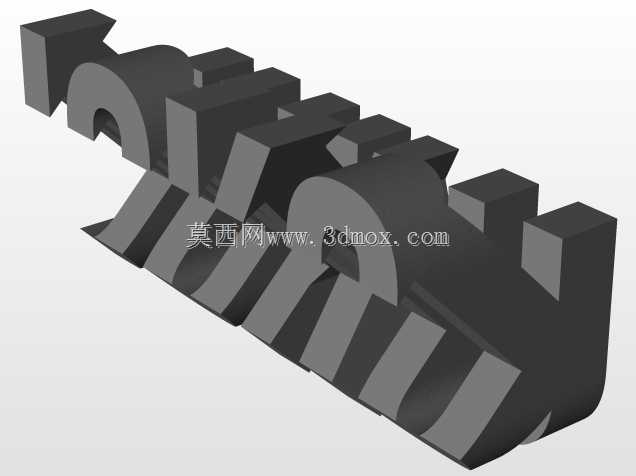

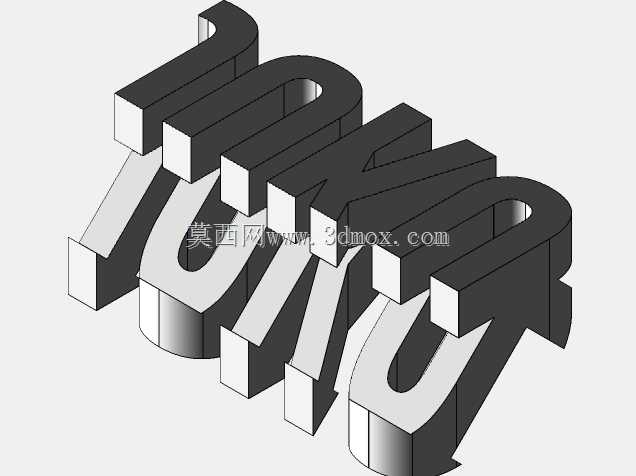

　　反向推导字符的拉伸厚度与侧边倾斜角度，不能直接做垂直拉伸的简单立体字——垂直拉伸的字符在侧方45度视角下，会出现笔画挤压、字形畸变，比如带封闭空腔的字符，侧视角下空腔会被侧边结构完全遮挡，失去原有的字形识别特征。实际建模过程中，会先在基准平面绘制正视角的字符线框，再分别在左视、右视、俯视三个投影平面绘制对应角度下的字符轮廓校正线，通过多截面实体放样生成基础实体，之后对字符的棱边做统一的小圆角处理，圆角半径控制在壁厚的十分之一左右，既避免加工时的锐边毛刺，也不会因为圆角过大造成笔画粘连。安装边界方面，这类立体字符的背部通常会预留1-2毫米的安装止口，配合粘接或者沉头螺丝固定，安装面的平面度公差要控制在0.2毫米以内，

　　避免字符安装后出现翘边，影响不同角度的投影效果；字符的整体厚度根据安装高度调整，安装高度在2米以内的标识，厚度控制在15-20毫米即可，安装高度超过3米的高位标识，厚度要增加到30-40毫米，保证侧方视角下的立体辨识度。从功能特性来看，这类经过多投影校正的立体字符，在0到60度的水平观测角范围内，字形识别率能保持在95%以上，相比普通垂直拉伸的立体字，侧视角识别率提升超过40%，尤其适合在通道转角、设备操作位旁这类人员走动视角变化大的区域使用。建模时还要注意字符笔画的最小宽度不能小于3毫米，否则无论是3D打印还是钣金加工，都会出现结构强度不足的问题，细小笔画在运输安装过程中容易断裂；字符的空腔位置要预留工艺泄水孔，

　　如果是户外使用的标识，泄水孔直径控制在2毫米，避免空腔积水积灰，长期使用后污渍遮挡字形。很多设计人员做这类立体字时容易忽略投影校验环节，直接用软件自带的拉伸功能生成实体，实际安装后才发现侧视角下字形走样，比如字符的斜向笔画在侧方投影下会出现粗细不均，甚至和相邻笔画重叠，需要返工调整结构。正确的设计流程应该是在完成基础实体建模后，分别生成0度、30度、45度、60度四个水平视角的二维投影视图，对照正视角的字形比例逐一校正笔画的位置与厚度，确保每个视角下的字符笔画比例和正视角偏差不超过10%，不会出现笔画重叠、识别混淆的问题。另外这类构件如果是配套设备使用，还要考虑设备运行时的振动影响，字符和安装基座的连接位置要做加强筋处理，加强筋厚度不小于1.5毫米，避免长期振动下字符出现断裂脱落；如果是采用粘接安装，背部的粘接面要做网格滚花处理，增加粘接接触面积，提升粘接强度，避免温度变化造成粘接失效。
