Alibre多半径圆角结构机械零件设计

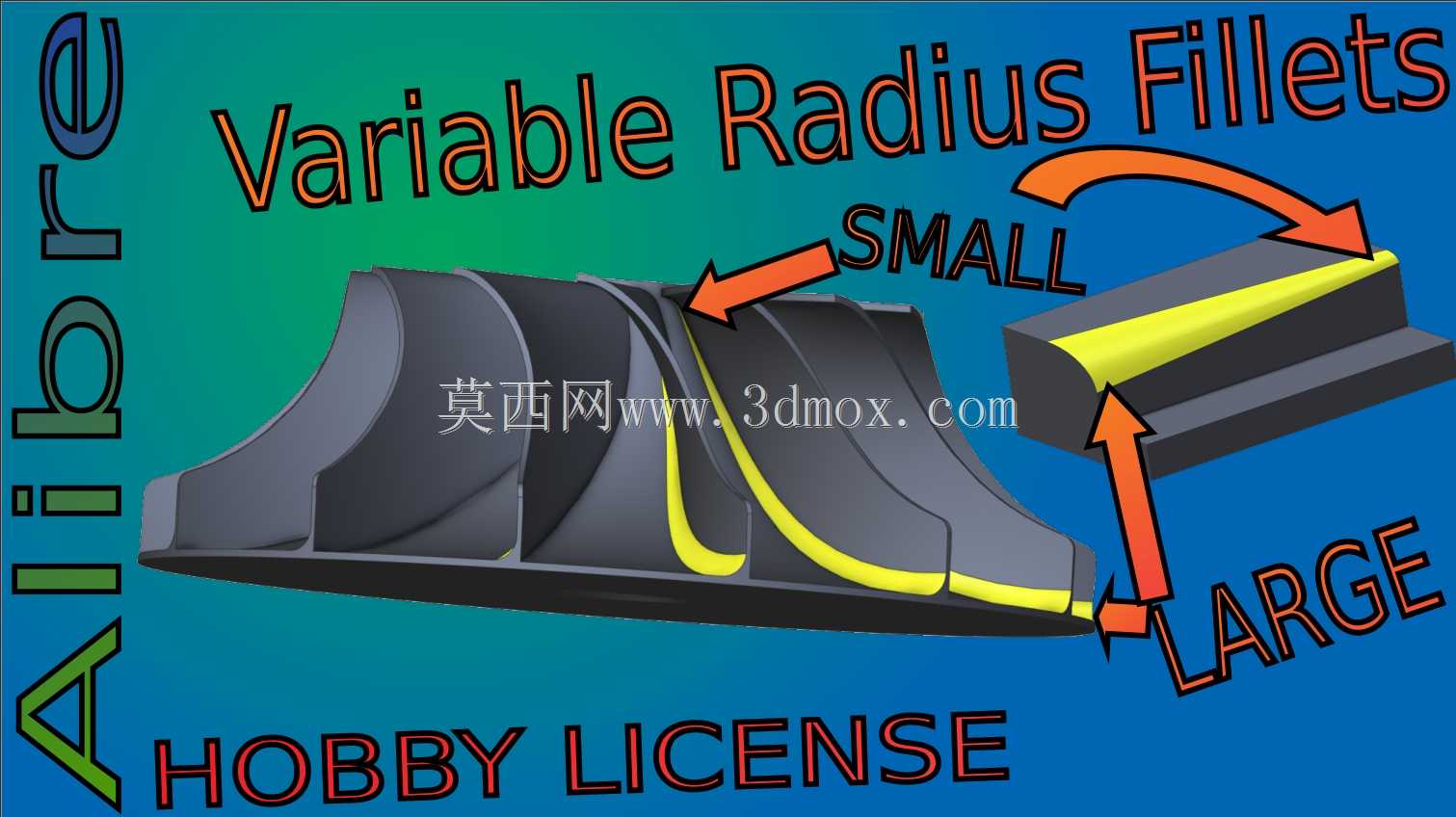

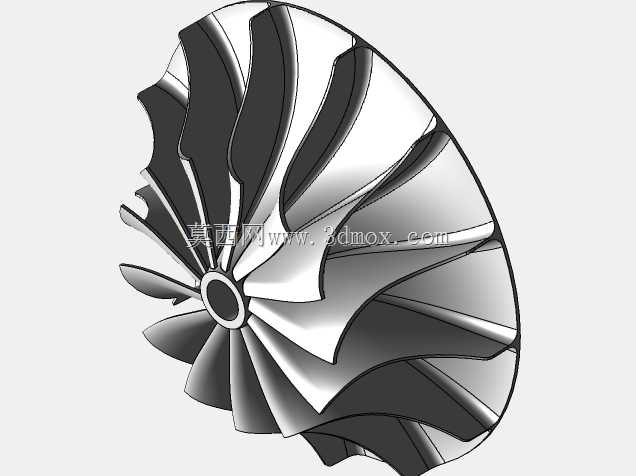

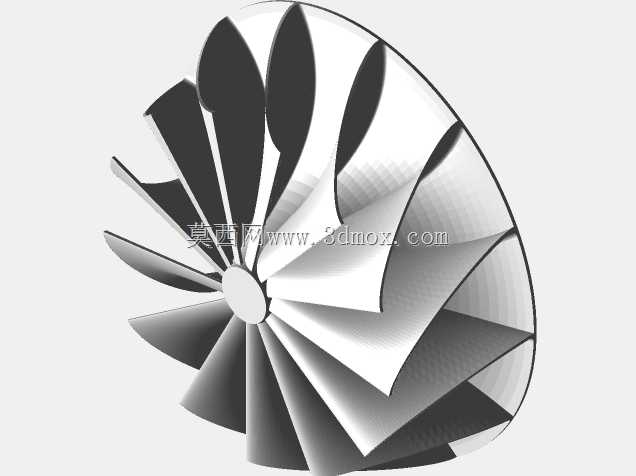

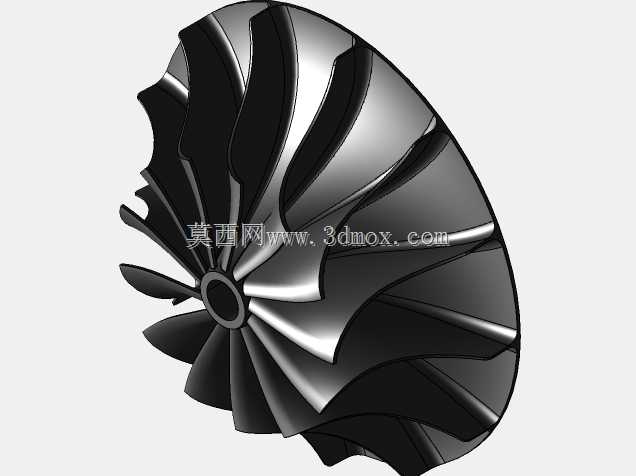

　　在机械结构的细节设计环节，圆角特征从来不是可有可无的装饰性几何元素，而是直接关联零件应力分布、流体通过效率、装配适配性甚至加工良率的核心结构，多半径变径圆角的设计逻辑，更是考验结构工程师对工况、工艺、性能三者平衡能力的典型场景。这类变半径圆角结构最常应用在流体输送类零部件的流道过渡段，比如离心式叶轮的叶片与轮盘衔接位置、液压阀块的内部流道转角、通风设备的风道导叶边缘，不同位置的圆角半径差异，本质是为了匹配不同区域的流体流速与压力变化——在流体流速快、压力梯度大的区域采用大半径圆角，能够大幅削减流体在壁面处的边界层分离现象，避免局部涡流带来的能量损耗与流致振动，而在空间受限、需要衔接其他装配特征的位置采用小半径圆角，

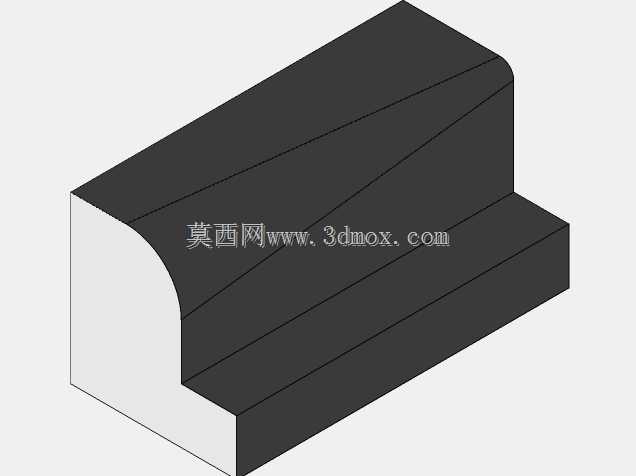

　　既能保留圆角的应力释放作用，又不会侵占相邻结构的安装边界，避免出现装配干涉问题。从结构力学的角度看，零件的转角位置是应力集中的高发区域，恒定半径的圆角在承受交变载荷时，应力会沿着圆角的切线方向形成连续的集中带，长期运行下很容易萌生疲劳裂纹，而经过参数校准的多半径圆角，能够让应力沿着过渡曲面平滑分散，把局部应力峰值降低30%以上，这对于承受周期性载荷的运动零部件来说，能够直接提升零件的疲劳寿命，减少运行过程中的断裂失效风险。在建模思路上，这类多半径圆角的设计不能直接套用软件的默认变半径圆角指令，需要先梳理整个过渡边的受力与空间约束边界：首先要确定圆角半径变化的起止控制点，大半径段的控制点要完全覆盖高应力、高流速的区域，半径值的设定要匹配相邻壁面的厚度，通常大圆角半径不超过相邻壁厚的1.5倍，避免出现壁厚不均导致的注塑缩痕或者铸造冷隔缺陷；小圆角段的控制点要精准对齐相邻装配特征的边缘，半径值不能小于加工工艺的最小切削半径，比如采用铣削加工时，最小圆角半径不能小于所用铣刀的刀尖R值，否则加工时会出现过切或者特征残留的问题。在半径过渡的中间段，要保证曲率变化的连续性，不能出现曲率突变的折点，否则无论是后续的数控加工刀路生成，还是有限元分析的网格划分，都会在折点位置出现计算误差，甚至导致刀路跳刀、分析结果失真。从安装边界的角度考量，这类带多半径圆角的零件，在设计时需要提前预留圆角的避让空间，很多新手工程师在建模时只关注零件的主体尺寸，

　　忽略圆角向外延伸的占用空间，导致装配时圆角位置和相邻零件的直角边发生硬干涉，比如在设计泵体的叶轮安装腔时，叶轮边缘的大半径圆角和腔体内壁的间隙要控制在均匀的0.3-0.8mm之间，间隙过大会导致流体回流降低容积效率，间隙过小则会因为零件的加工公差、热胀冷缩出现擦碰故障。另外，多半径圆角的设计还要匹配后续的表面处理工艺，比如零件需要做阳极氧化、喷丸处理时，过小的圆角位置会因为表面处理的药液残留或者弹丸堆积，导致表面处理层厚度不均，影响零件的外观质量与耐腐蚀性，而经过校准的变半径过渡，能够让表面处理的介质在零件表面均匀流动，保证各个位置的处理层厚度一致。在实际的设备应用中，这类变半径圆角结构还广泛出现在工装夹具的定位面过渡、

　　钣金零件的折弯过渡、传动零件的载荷传递路径上，比如夹具的定位块边缘采用多半径圆角，既能够避免尖角划伤操作人员与工件表面，又能够保证定位面的有效接触面积，不会因为过大的圆角导致定位精度下降；钣金折弯位置的变半径圆角，能够匹配不同折弯角度下的材料拉伸变形，减少折弯位置的开裂风险。很多工程师在建模时容易忽略圆角参数的匹配性，随意设定半径变化的速率，导致加工出来的零件和设计预期存在偏差，实际上多半径圆角的每个控制点的半径值、过渡段的曲率变化率，都需要结合实际工况反复校准，比如在输送含固体颗粒的浆料泵叶轮上，大圆角的半径要适当加大，减少颗粒对壁面的冲刷磨损，而在靠近密封安装位的小圆角，半径要严格控制在密封件的适配范围内，避免影响密封件的压缩量，导致密封失效。
