SolidWorks配置功能演示用机械结构件

　　在日常机械结构设计工作中，配置功能是三维建模环节提升效率的核心工具之一，很多刚接触三维设计的从业者，往往会为同系列不同参数的零件重复建模，不仅耗费大量时间，还容易出现参数不统一、装配匹配出错的问题，这套对照结构件，就是专门用来演示配置功能实际用法的教学参考载体。从实际应用场景来看，这类配置演示结构常出现在企业内部设计培训、职业院校机械设计实操教学、三维软件技能实训场景中，用来帮助设计人员快速理解同系列零件的参数化管理逻辑，不需要针对微小尺寸差异的同结构零件重复搭建建模特征，只需要在同一个零件文件下建立不同配置，切换对应尺寸参数、特征压缩状态，就能快速生成同系列的不同规格零件。从结构本身来看，两个对照件采用完全一致的基体轮廓，

　　仅在顶部凸起结构的形态、位置上做差异化设置，基体部分采用规则的长方体铣削结构，底部预留了通用的安装贴合面，边缘做了小尺寸的倒角处理，避免装配过程中锐边划伤操作人员，也能减少装配时的边角干涉问题。设计思路上，这套演示件刻意简化了非核心的复杂特征，把配置功能的核心差异点集中在最直观的顶部结构上，让学习者能一眼分辨出不同配置的区别，基体部分的所有特征在两个配置中完全共享，只针对顶部的凸起特征做配置层面的特征压缩、尺寸修改，就能快速生成两个不同的结构状态，不需要复制文件重新建模。从安装边界来看，基体的长宽尺寸采用通用的小尺寸安装基准，适合放在实训台架上做结构展示，底部平面的平面度控制在普通机加工能达到的常规精度范围，

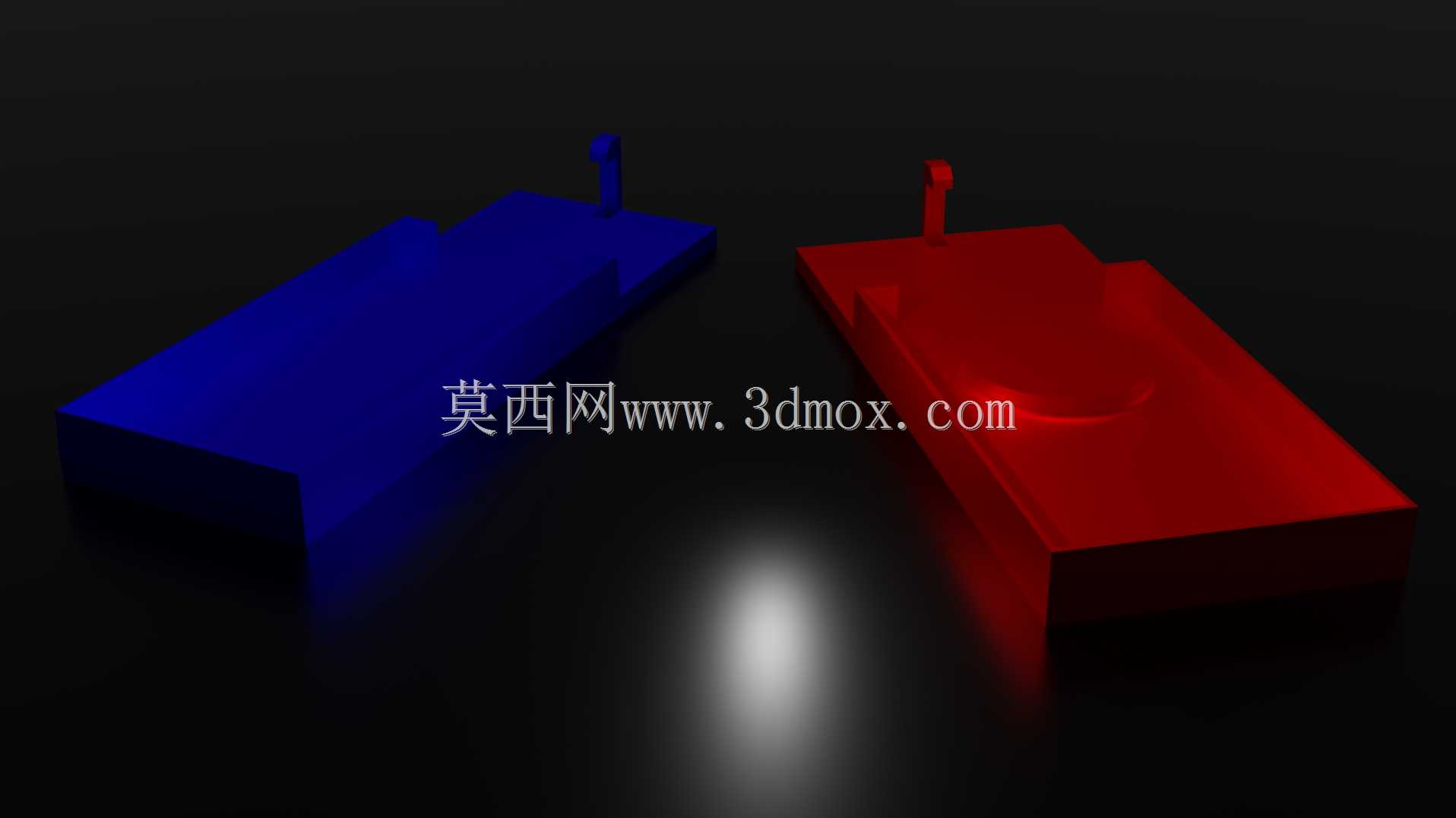

　　不需要特殊的高精度加工就能满足演示需求，整体结构没有复杂的曲面特征，所有特征都是常规的拉伸、切除命令生成，学习者在跟着练习的时候，不需要掌握复杂的曲面建模技巧，就能把注意力完全集中在配置功能的操作逻辑上。在实际的工业设计场景中，这种配置建模的思路可以延伸到大量标准件、系列化零件的设计工作中，比如同型号不同长度的紧固件、同系列不同安装尺寸的支架、同规格不同行程的气缸连接件，都可以用配置的方式在同一个文件里管理所有规格，不需要给每个规格单独存一个文件，既能减少文件管理的混乱，也能在装配体中快速切换不同规格的零件，验证不同选型下的装配干涉情况，大幅提升设计迭代的效率。这套演示件的两个不同颜色的结构，分别对应配置切换后的两种状态，

　　红色件和蓝色件的基体安装尺寸完全一致，仅顶部的导向凸起结构存在形态差异，这种差异刚好对应实际生产中同系列零件的不同功能变体，比如同一个安装基座上，搭配不同的导向结构就能适配不同的执行元件，不需要重新加工整个基座，只需要更换对应的凸起模块，或者在建模时切换配置就能快速验证不同方案的适配性。从建模逻辑来看，设计时先完成共用基体的所有特征，把这部分特征设置为所有配置共用，再单独建立顶部的差异化特征，针对不同配置设置特征的显示与压缩状态，同时给差异化特征的尺寸标注配置专属的参数，切换配置的时候软件会自动压缩不需要的特征，加载对应尺寸的参数，整个过程不需要手动删除或者重建特征，避免了重复建模带来的特征错误、参数不匹配问题。在实训教学场景中，学员可以通过这套演示件的建模过程，掌握配置功能的核心操作逻辑，包括配置的新建、配置专属特征的设置、配置参数的关联、装配体中配置的切换方法，这些技能在后续的实际产品设计中，能大幅减少系列化零件的建模工作量，尤其是在做非标设备的系列化改型时，配置功能的合理运用能把原本需要几天的改型工作压缩到几个小时完成，同时还能保证不同规格零件的基准统一，减少改型过程中的尺寸错误。
