SolidWorks上下文编辑关联管路零部件演示

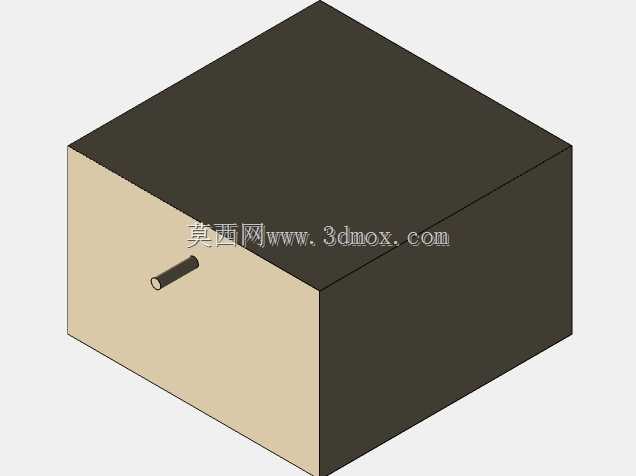

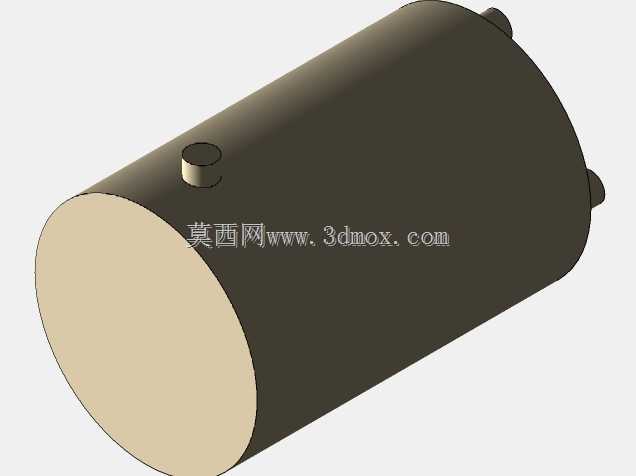

　　在非标自动化产线的流体输送单元、小型实验台的介质循环模块搭建过程中，经常会遇到相邻安装的两个功能部件之间管路需要随部件位置调整自动适配的需求，这套演示结构正是针对这类场景做的功能验证。左侧的方块结构可类比为介质输出端的功能模块，比如小型储液槽、气源处理单元的安装基座，右侧的圆柱结构可类比为介质输入端的执行部件，比如小型过滤罐体、计量泵的泵体单元，二者之间通过弯折的硬质管路实现连通。

　　做这类结构设计时，很多新手会单独绘制管路零件再插入装配体配合，一旦调整两端部件的相对位置、接口高度或者安装间距，管路就会出现配合报错，需要重新编辑管路草图、重新定义折弯位置与走向，反复调整的过程会占用大量设计时间，尤其是在方案迭代阶段，安装位置频繁调整时，这类重复工作会大幅拉低设计效率。而采用在上下文中编辑的设计逻辑，是直接在装配体环境下激活管路零件，参考两端部件的接口端面、安装基准做管路的路径草图，将管路的两个端点分别与两端部件的接口中心做重合约束，管路的折弯段参考装配体的全局坐标系或者相邻安装面做定位，这样当两端的方块、圆柱部件在允许的安装边界内调整位置时，管路的路径会自动跟随接口位置更新，折弯段的角度、直管段的长度会自动重新计算，不需要人工重新编辑草图，也不会出现配合报错的问题。

　　从安装边界来看，这套演示结构的横向安装间距预留了足够的调整余量，管路的折弯半径采用了常规硬质管路的最小允许折弯值，既保证管路走向不会和周边的安装支架、线槽产生干涉，也能满足介质输送时的流阻要求，不会因为折弯半径过小导致介质淤积或者压力损失过大。两端部件的接口采用了常规的快插接口形式，接口伸出长度符合通用气动、液压管路的安装尺寸要求，不需要额外增加转接头就能直接适配标准管路接头。

　　在实际的设备设计场景中，这种关联设计的思路不止适用于管路连接，比如两个部件之间的传动连杆、防护挡板、连接支架，都可以采用同样的上下文编辑逻辑，直接在装配体中参考相邻部件的安装位置做结构设计，保证零件之间的尺寸联动，避免单独建模时出现的尺寸偏差、安装孔位错位、干涉等问题。尤其是在做模块化设备设计时，不同功能模块的安装位置会根据客户现场的布局要求做调整，模块之间的连接零件如果采用关联设计，就能在调整模块位置时自动完成连接结构的更新，不需要逐个修改连接零件的尺寸，大幅减少方案调整时的重复工作量。

　　从结构细节来看，这套演示里的管路采用了直角折弯的走向，是实际设备中最常见的管路布置形式，相比斜向管路，直角折弯的管路更容易固定，也方便预留安装维护的操作空间，管路的外壁和两端部件的外壁之间预留了足够的安装间隙，方便后续安装管夹、接头等辅件，也能避免设备运行时的振动导致管路和部件外壁产生摩擦磨损。右侧圆柱部件底部设置了三个均匀分布的安装支脚，支脚的安装孔位置符合通用小型罐体的安装尺寸规范，可以直接固定在安装台面或者支架上，左侧方块部件的底部为平面安装面，可以直接通过螺栓或者压板固定在安装基准面上，二者的安装面高度差也在常规设备的台面高度差允许范围内，不需要额外增加增高座或者转接板就能完成安装。

　　做这类关联设计时需要注意，要合理选择参考的基准元素，尽量选择部件上不会随意更改的安装基准、接口基准作为参考，不要选择部件上的圆角、倒角这类细节特征做参考，避免后续修改部件细节特征时导致关联的管路或者连接零件出现报错。同时要控制好关联的层级，不要做过多的跨层级参考，避免装配体的特征树过于混乱，后续修改时找不到参考关系导致特征失效。在实际建模过程中，可以先把两端的功能部件按照初步的布局位置放置在装配体中，确定好接口的位置和方向，再插入新的管路零件，在装配体环境下编辑管路零件的草图，直接拾取两端接口的中心点作为管路的起止点，再绘制折弯段的路径，标注好折弯半径、直管段的安全长度，退出编辑状态后，就可以拖动两端的部件测试联动效果，调整位置时观察管路的更新是否正常，是否存在干涉或者尺寸异常的情况，确认无误后就可以保存零件，后续生成工程图时，管路的尺寸会自动跟随装配体的位置更新，不需要重新标注尺寸。
