山地自行车燕把把立组合结构设计

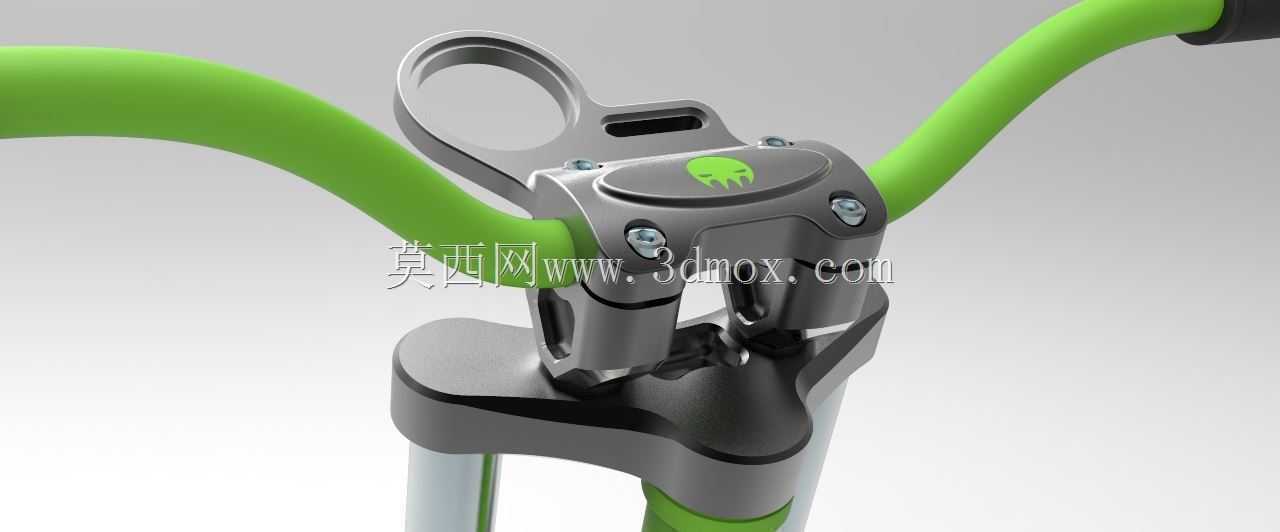

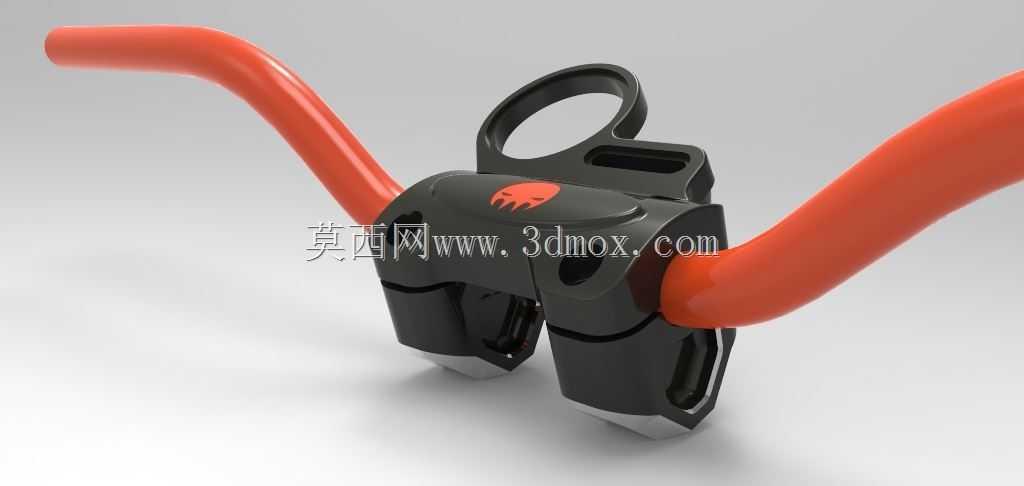

　　这套把组结构针对山地越野骑行场景开发，核心解决大落差越野路面下的操控刚性与握持舒适度平衡问题，适配硬尾、软尾山地车的前端操控系统装配需求。设计阶段首先锁定安装边界：把立采用双钉对锁结构适配标准28.6mm前叉舵管，车把夹持端为31.8mm通用口径，可兼容市售绝大多数同规格山地车燕把、直把换装需求，把立自身长度设定为50mm短把立规格，抬升角度为0度，更适配林道、enduro骑行场景下的灵活转向需求，减少大角度转向时的舵管受力杠杆比，提升前轮反馈的直接性。车把部分采用大后掠燕把构型，握持段后掠角度设置为12度，抬升量20mm，两端握持区预留了把套、刹车手柄、指拨、升降座管控制器的安装空间，每侧安装位有效长度达到110mm，

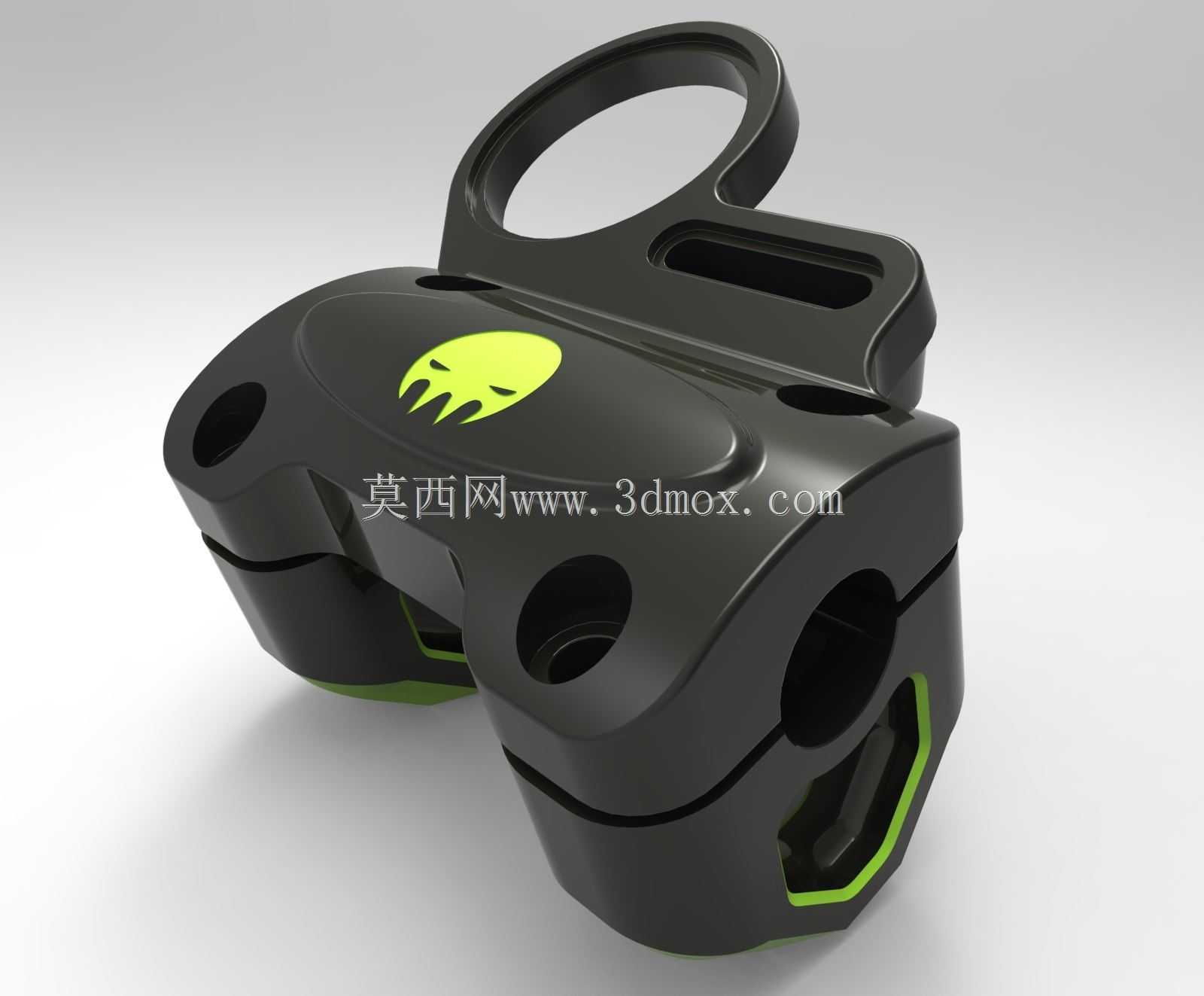

　　可根据不同骑手的手掌宽度、操控习惯调整配件安装位置，把横中部做了等径加强处理，避免夹持位置出现应力集中导致的把横断裂风险。把立的锁紧结构做了受力优化，上盖采用环形镂空设计，既可以作为码表架、运动相机的安装基座，又能在保证结构强度的前提下降低整体重量，锁紧螺栓采用内六角沉头设计，装配后螺栓端面与把立本体齐平，避免越野过程中剐蹭骑行服、背包带，同时减少摔车时螺栓受撞击变形的概率。实际装配过程中，需要先将把立套入前叉舵管，预紧舵管吊芯螺丝调整碗组间隙后，再锁紧把立侧方的对锁螺栓，最后装入车把调整好握持角度，按对角顺序拧紧把立上盖的四颗夹持螺栓，保证车把四周受力均匀，避免出现夹持应力不均导致的车把压溃、转向卡滞问题。这套结构在做受力仿真时，

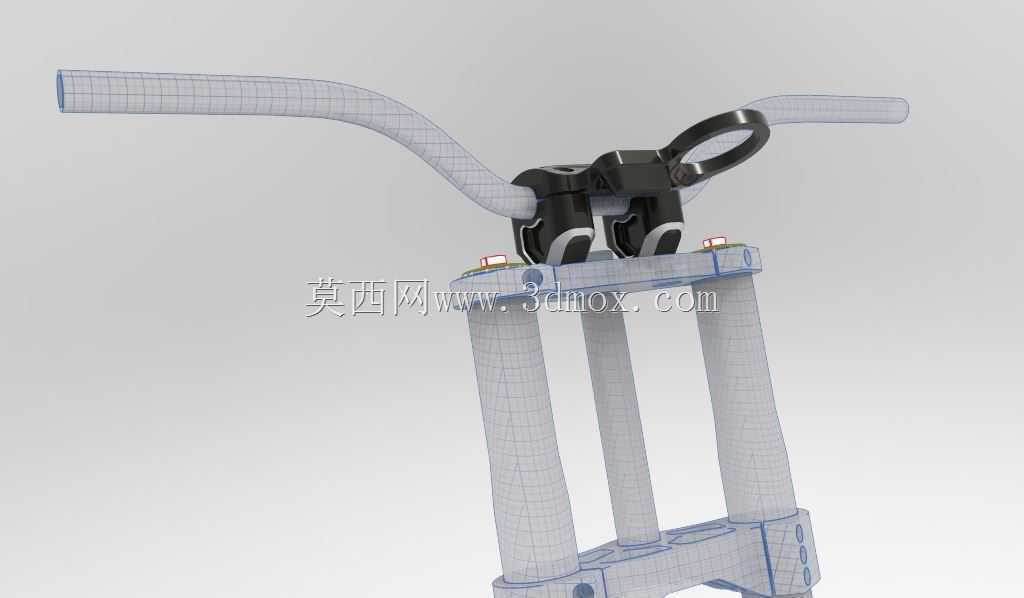

　　针对越野场景常见的正面冲击、侧向掰动、落地冲击三个工况做了校核，把立本体采用一体锻造构型，应力集中区域做了圆角过渡处理，可承受1200N的垂直冲击载荷不发生塑性变形，满足重度越野骑行的强度需求，车把的网格建模还原了碳纤维铺层的等壁厚结构，可直接用于后续的铺层优化、受力验证工作，也可作为整车装配仿真时的前端操控系统标准件调用，匹配不同车架、前叉的装配干涉检查需求。
