四轮自行车前轮转向节轮毂集成结构

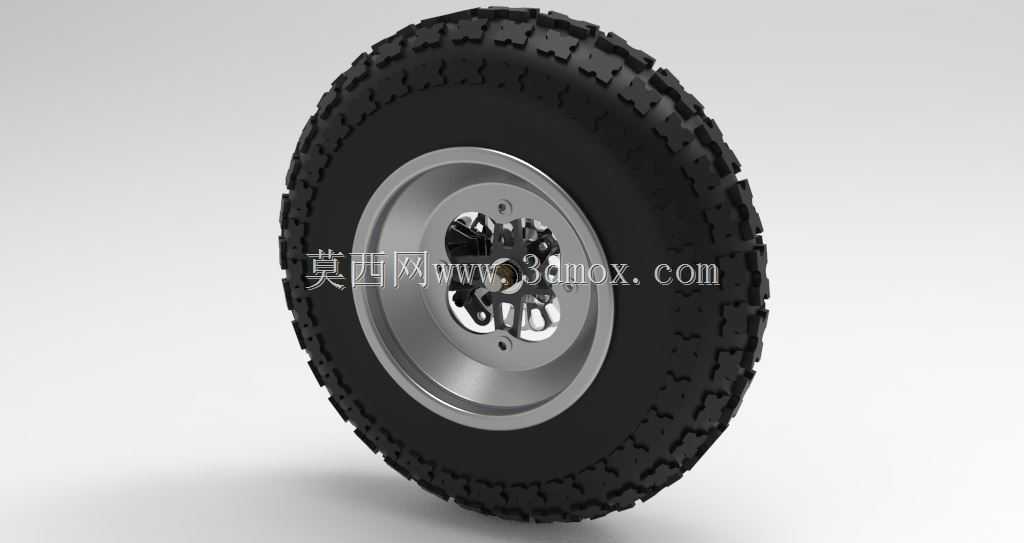

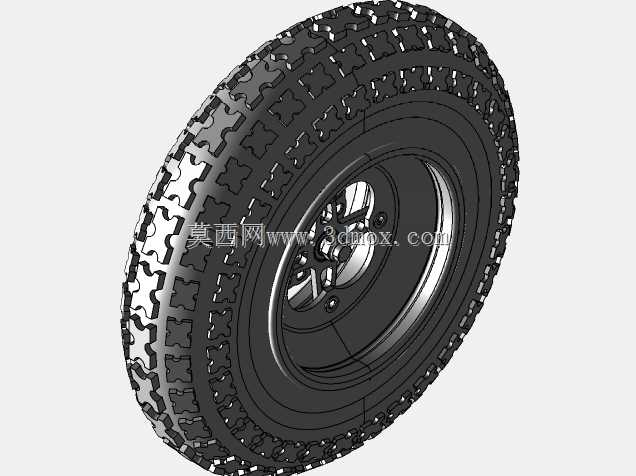

　　在休闲观光四轮自行车、场地竞技四轮脚踏车的行走系统设计中，前轮转向节轮毂总成是兼顾转向灵活性与承载可靠性的核心部件，其结构合理性直接决定车辆的转向手感、行驶平顺性以及复杂路况下的结构耐久度。这套总成的设计首先围绕四轮自行车的特殊使用场景展开，不同于两轮自行车的前轮单臂承载结构，四轮自行车前轮需要同时承担垂直载荷、转向力矩以及非铺装路面带来的侧向冲击，因此在转向节的结构布局上，采用了集成式安装耳座设计，将转向摇臂安装位、制动器安装位、轮毂轴承支撑位整合在同一铸钢基体上，减少了分散连接带来的装配累积误差，也避免了多部件拼接在交变载荷下出现的连接松动问题。

　　从实际功能实现来看，轮毂部分采用了深沟球轴承双支撑结构，轴承内圈与轮轴过盈配合，外圈与轮毂本体压装定位，能够同时承受径向载荷与转向过程中产生的轴向载荷，匹配的越野花纹轮胎胎面宽度达到120mm，在场地砂石路面行驶时可以提供足够的接地面积，降低单位面积接地压力，减少松软路面的下陷风险。转向节的主销后倾角设置为4度，主销内倾角设置为6度，这一参数组合是在多轮场地测试后确定的，既能够保证转向时车轮自动回正的力矩足够，让驾驶者在松开方向把后车轮可以快速回到直线行驶位置，又不会因为回正力矩过大导致转向沉重，适配休闲骑行与场地竞技的双重使用需求。

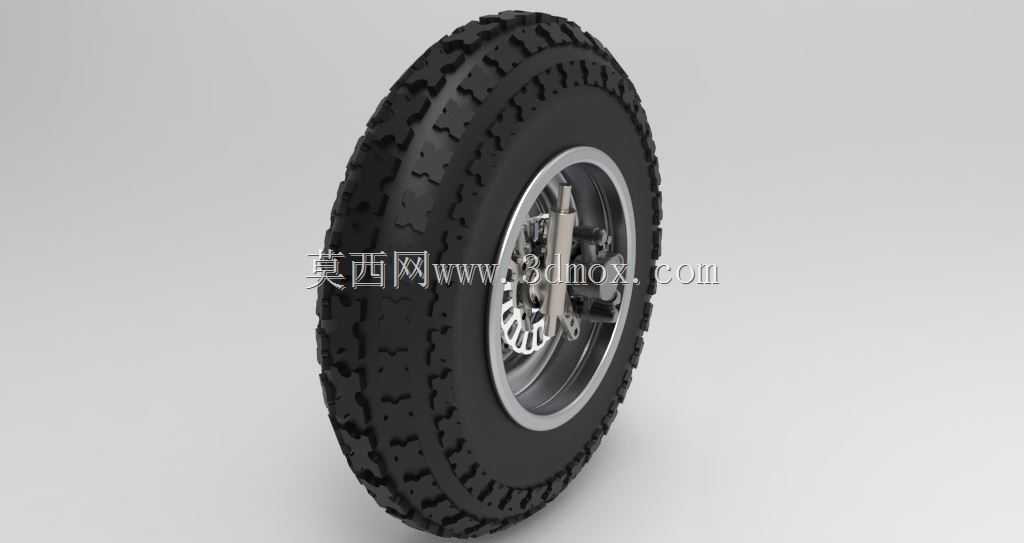

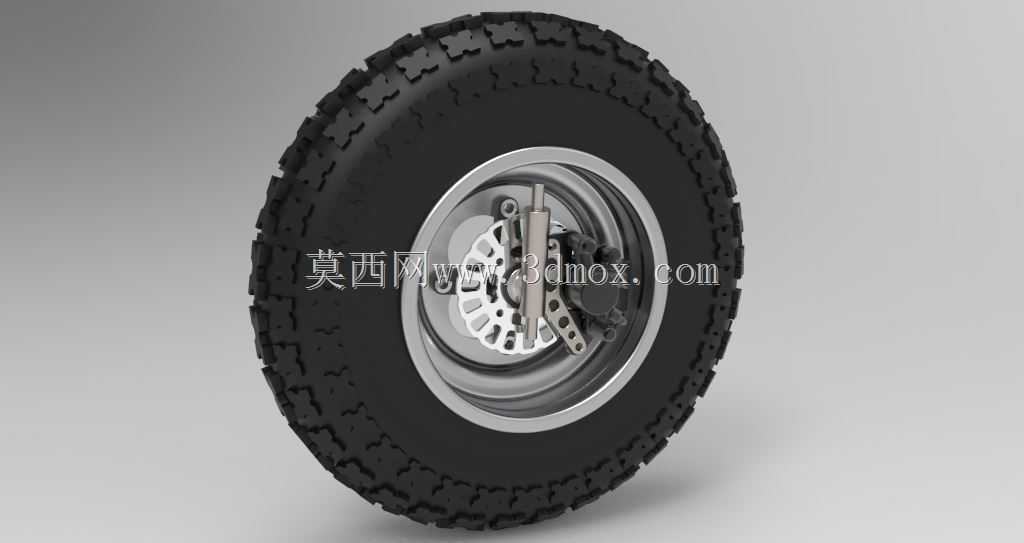

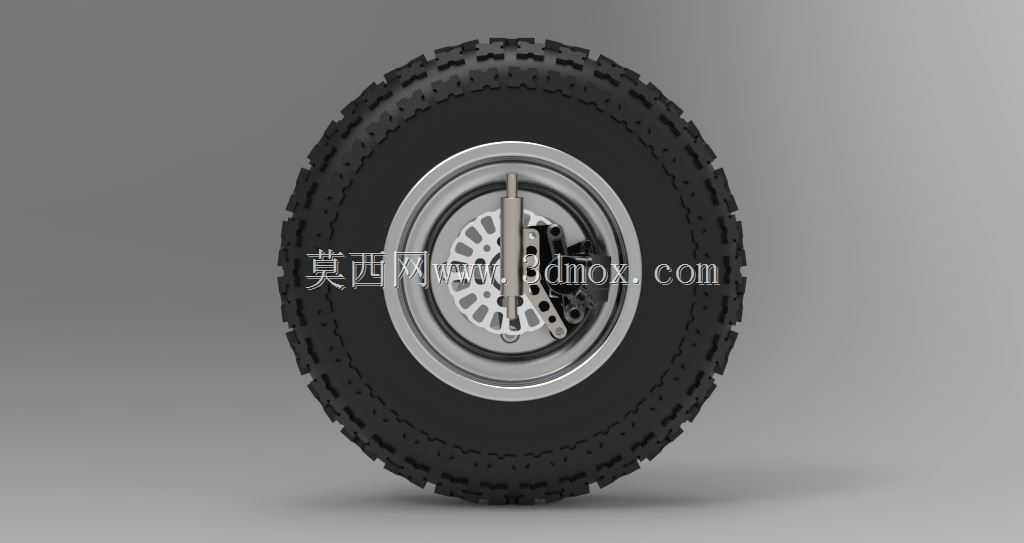

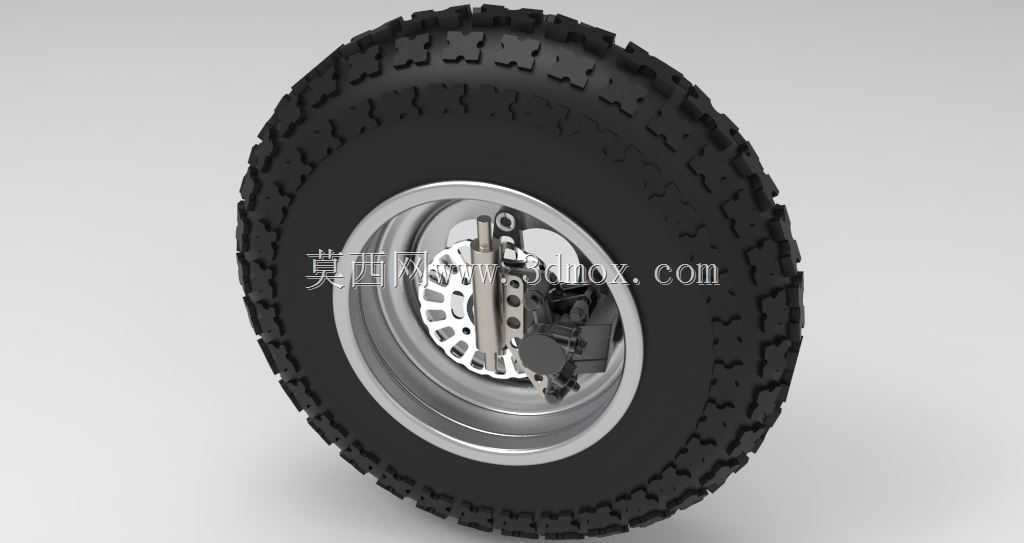

　　在安装边界的设计上，转向节上端的摇臂连接孔位采用了标准12mm通孔设计，孔位间距与通用四轮自行车的转向横拉杆球头尺寸完全匹配，不需要额外加工转接件即可完成整车装配；轮毂的螺栓孔分布圆直径为100mm，采用4孔均布布局，兼容市面上多数休闲四轮车的轮辋安装规格，后期维护更换配件的通用性较强。制动器安装位采用了浮动式碟刹安装座，安装面与轮毂中心的垂直度公差控制在0.05mm以内，能够保证刹车盘片在制动过程中均匀贴合，避免出现偏磨、制动抖动的问题，碟刹盘的通风槽结构也可以在连续制动场景下快速散发热量，降低制动热衰减带来的安全隐患。

　　设计过程中还重点考虑了装配工艺性，整个总成的零部件全部采用可拆卸式连接，轮毂轴承的安装位预留了拆卸工艺槽，后期维护时不需要破坏基体结构即可完成轴承更换；转向节与轮轴的连接采用了开槽螺母配合开口销的防松结构，在长期颠簸路面行驶时不会出现螺母退扣的问题，相比普通尼龙防松螺母的可靠性更高，适合户外非铺装场地的使用环境。轮辋部分采用了分体式冲压焊接结构，在保证轮辋整体刚度的前提下降低了单件重量，减少了转向时的簧下质量，让转向操作更加轻盈，也降低了骑行过程中的体力消耗。

　　从结构受力的仿真验证结果来看，在承受1.5倍额定垂直载荷（单轮额定载荷120kg）、同时施加最大转向力矩的工况下，转向节的最大应力出现在摇臂安装耳座的根部，应力值为187MPa，远低于铸钢材料的屈服强度，安全系数达到2.1以上，能够满足长期使用的强度要求；轮毂在承受侧向冲击载荷时，轮辐位置的最大变形量为0.23mm，不会出现轮辋变形导致的轮胎漏气、轴承卡滞问题。轮胎与轮辋的配合采用了无内胎式密封结构，轮辋边缘的密封槽尺寸精度控制在IT7级，配合专用密封胶条即可实现无内胎装配，相比传统有内胎结构减少了穿刺漏气的概率，也降低了爆胎风险。

　　在实际装车测试中，这套总成的转向空行程控制在3度以内，转向传动比设置为1:1.2，方向把转动15度时车轮偏转12.5度，既能够保证低速行驶时的转向灵活性，在场地绕桩场景下可以快速完成方向修正，又能够在较高速度骑行时保持方向稳定性，不会因为转向过于灵敏导致车辆发飘。轮毂的转动阻力经过优化，轴承预紧力调整到合适区间后，空转滑行距离可以达到8米以上，有效降低了传动过程中的能量损耗，提升骑行时的省力表现。
