施维英S58SX混凝土泵车等比例复刻模型

　　在建筑施工领域，尤其是超高层楼宇、大跨度基建项目的混凝土浇筑作业中，混凝土泵车是核心输送装备，承担着将商混从地面接驳点连续输送至几十米甚至上百米高空作业面的关键职能，其臂架展开姿态、支腿跨距边界、各节臂铰接配合精度，直接决定了现场浇筑的覆盖范围与作业效率，也是结构设计人员在做施工场地规划、设备选型时必须精准掌握的核心参数。

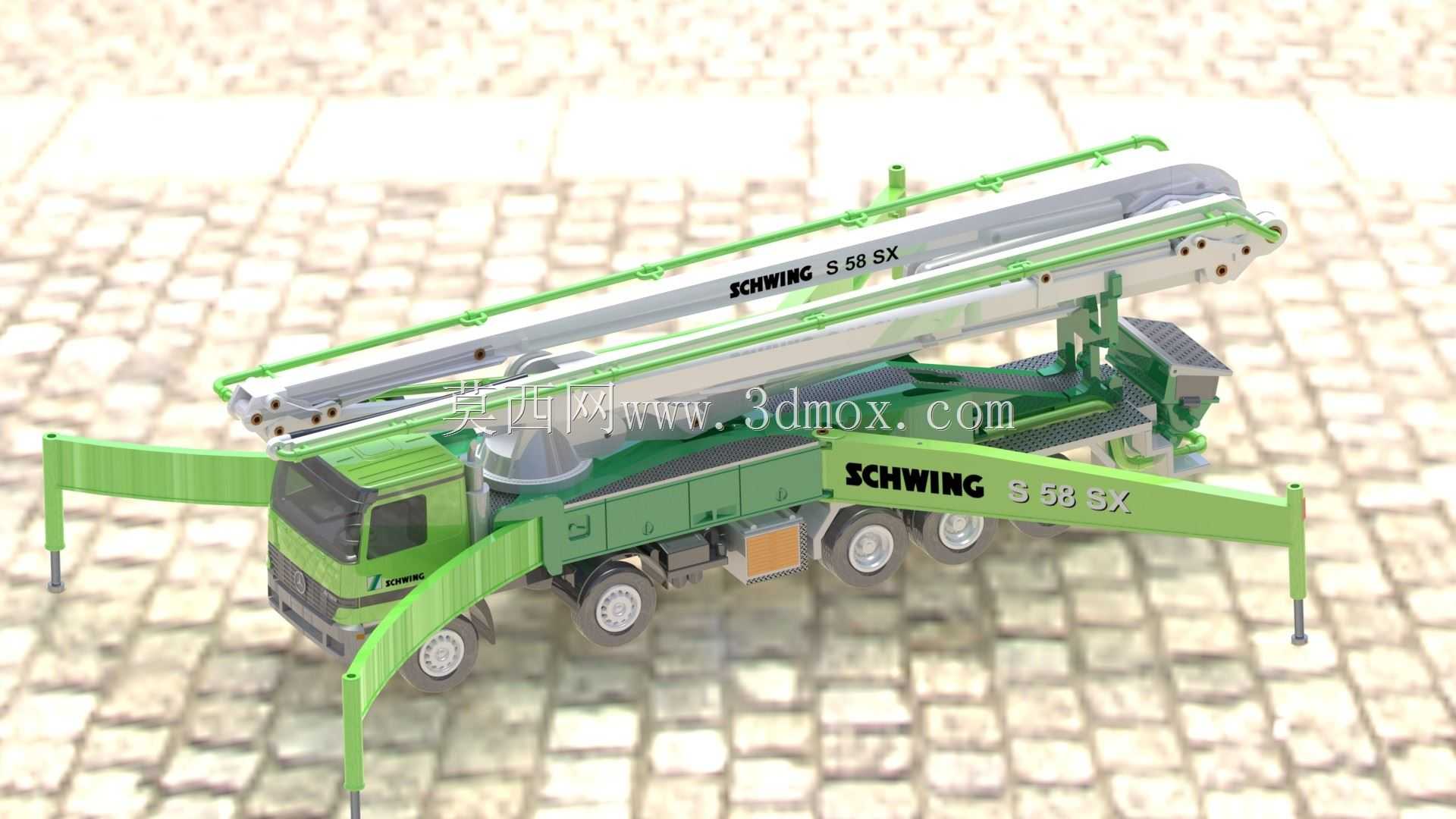

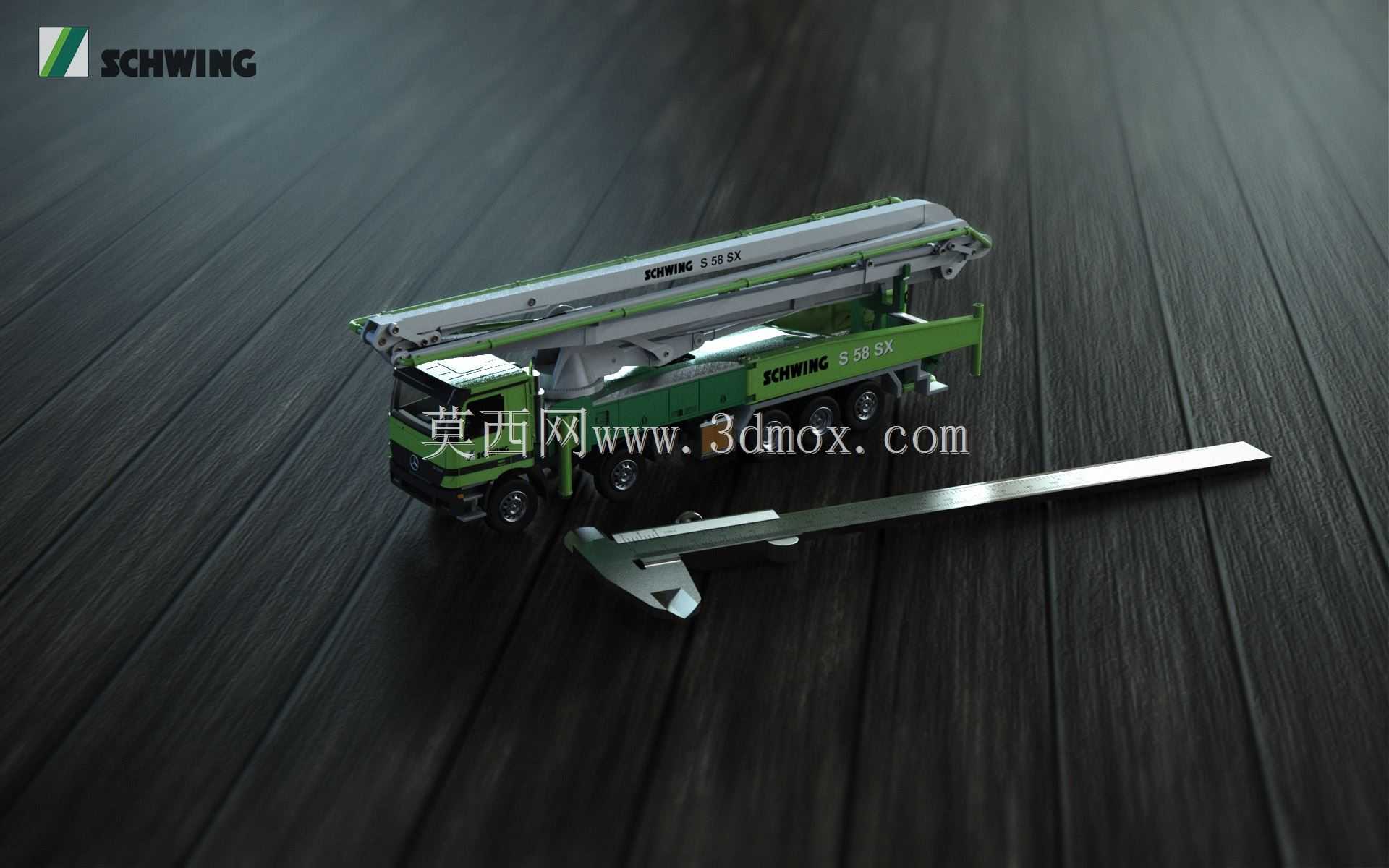

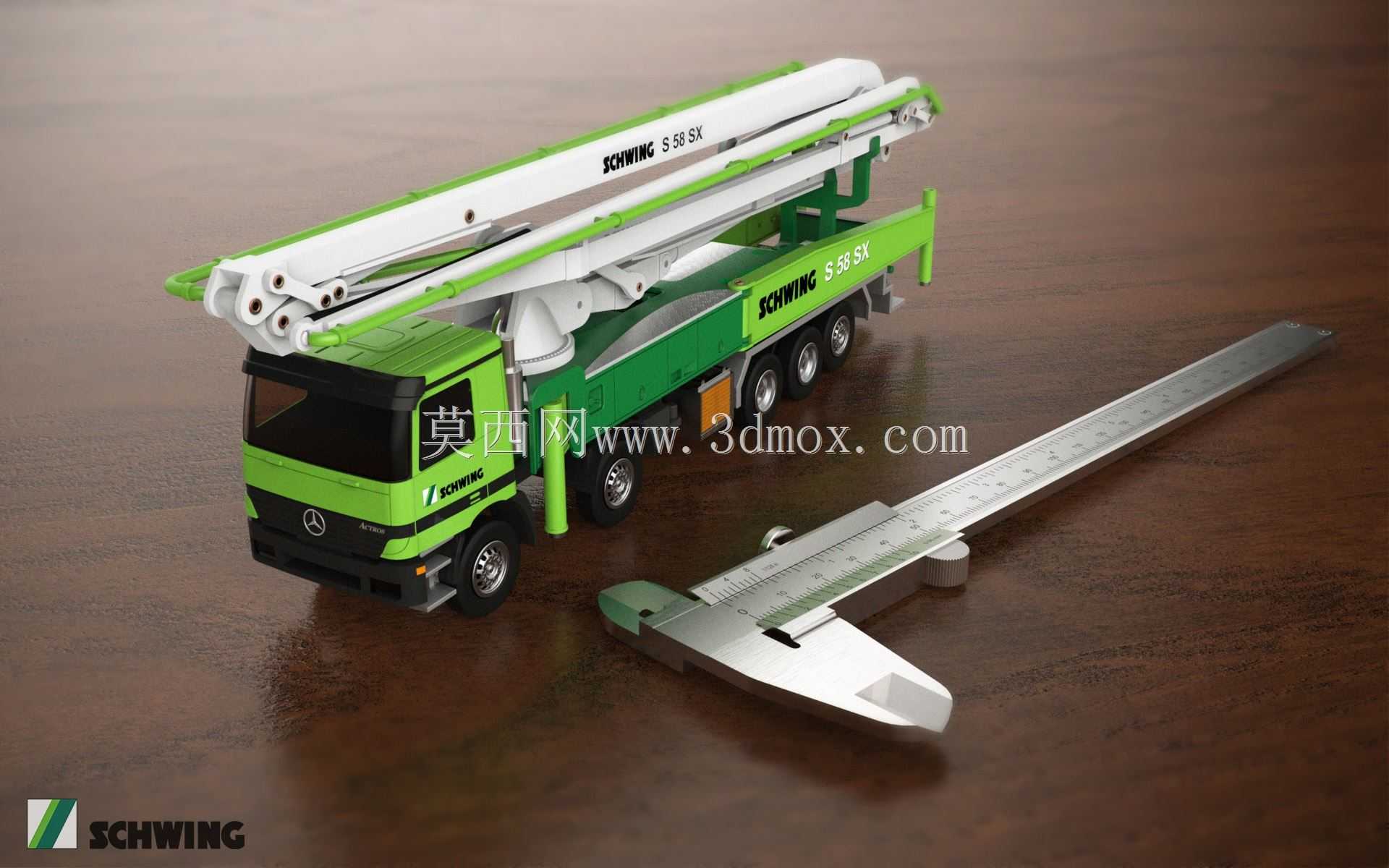

　　本次复刻的施维英S58SX泵车模型以1:50的压铸原型为参照，建模过程中依托游标卡尺完成全尺寸逆向测绘，对每一个可拆解的零部件都做了尺寸校核，尽可能还原实车的装配逻辑。从实际工程应用的角度看，这类大跨度泵车的作业场景多集中在城市核心区的商混浇筑项目，场地往往受周边建筑、临时围挡、基坑边缘的限制，对支腿展开的最小占地边界、臂架折叠后的整车通行尺寸有极高要求，建模时特意还原了X型支腿的铰接结构、各节臂架的折叠收纳状态，能够直观呈现设备转场时的外形轮廓，以及作业时支腿完全展开后的安全支撑范围，可用于施工前期的场地排布模拟，验证泵车站位是否满足臂架覆盖作业面的要求，规避臂架与周边构筑物干涉的风险。

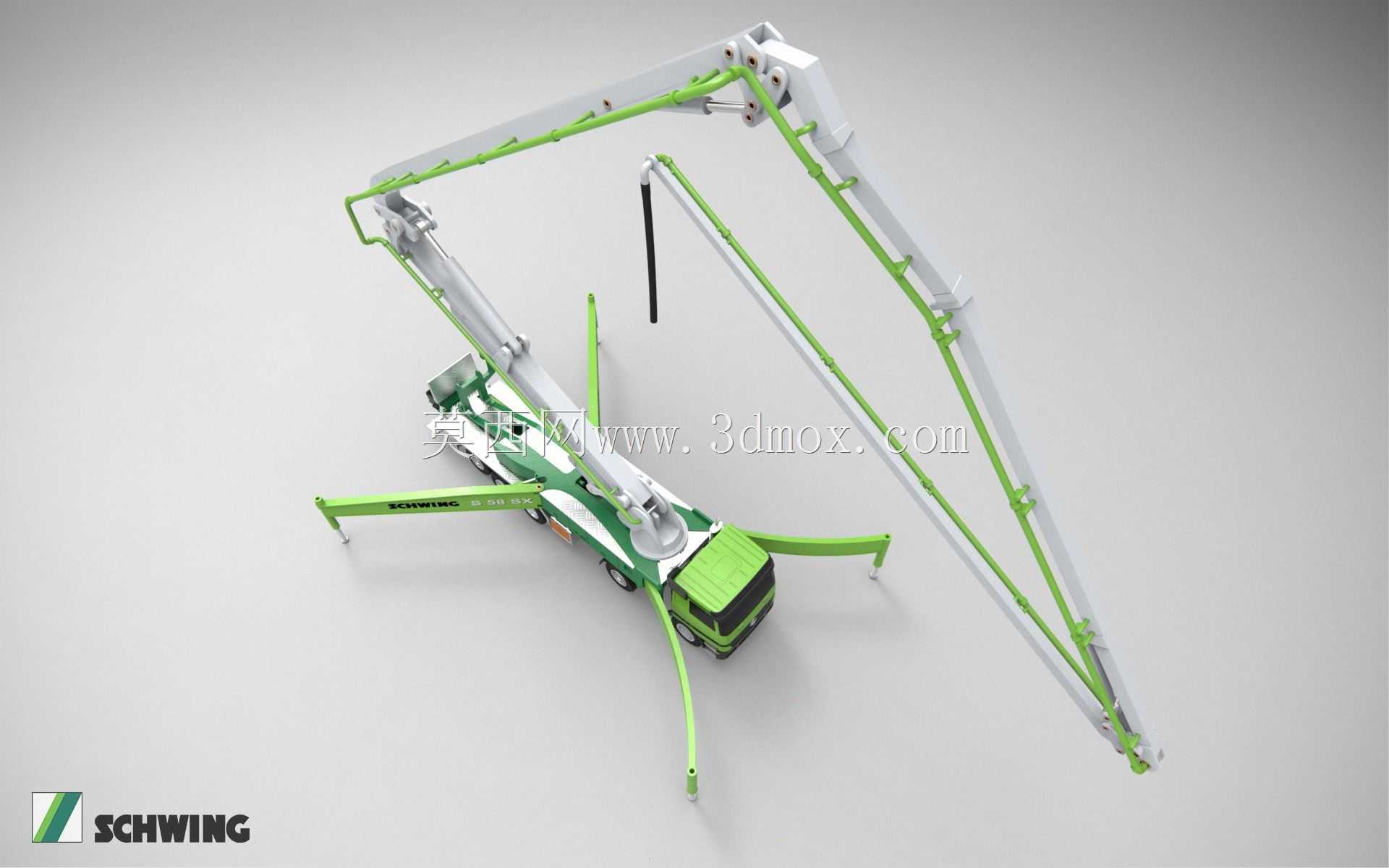

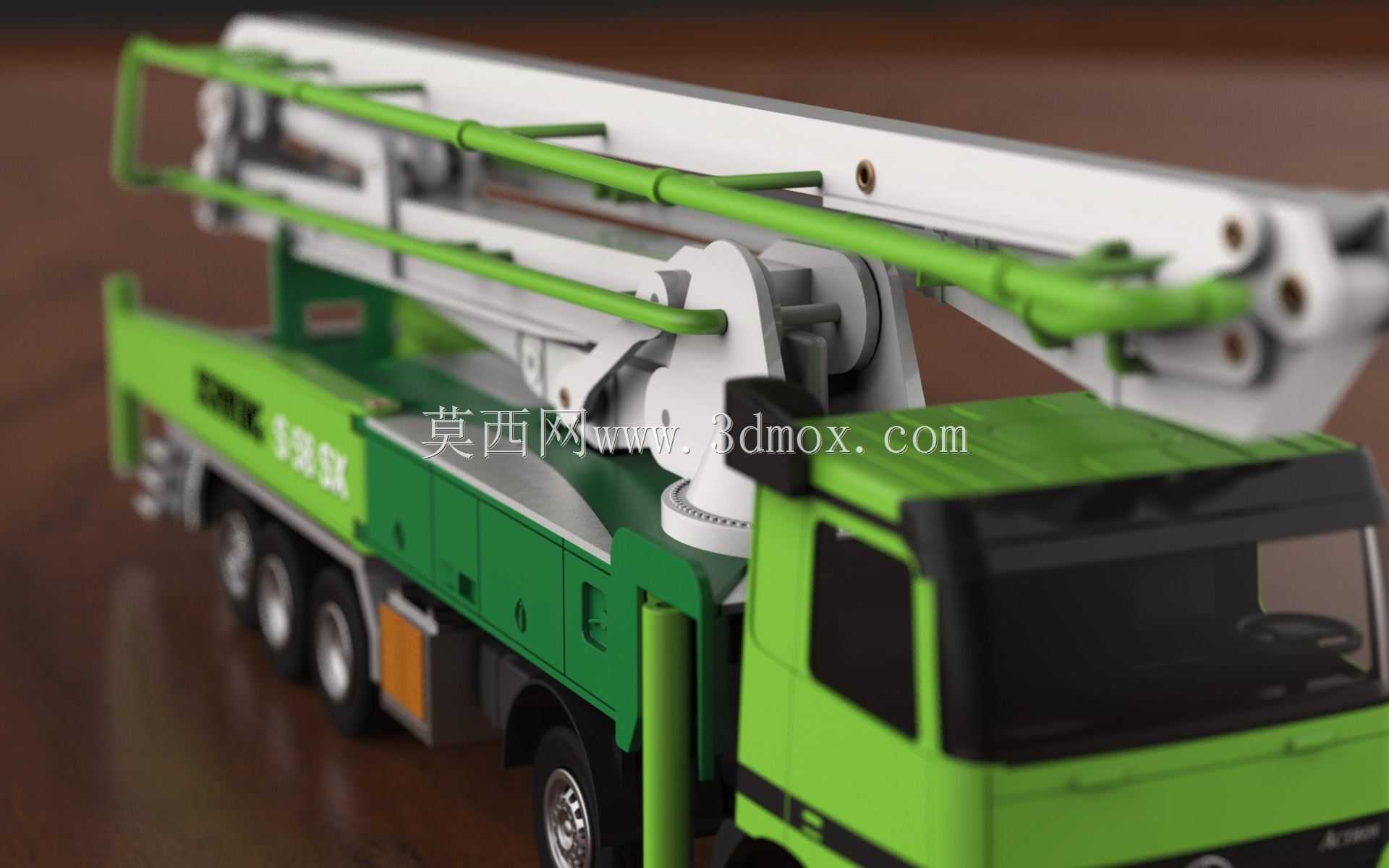

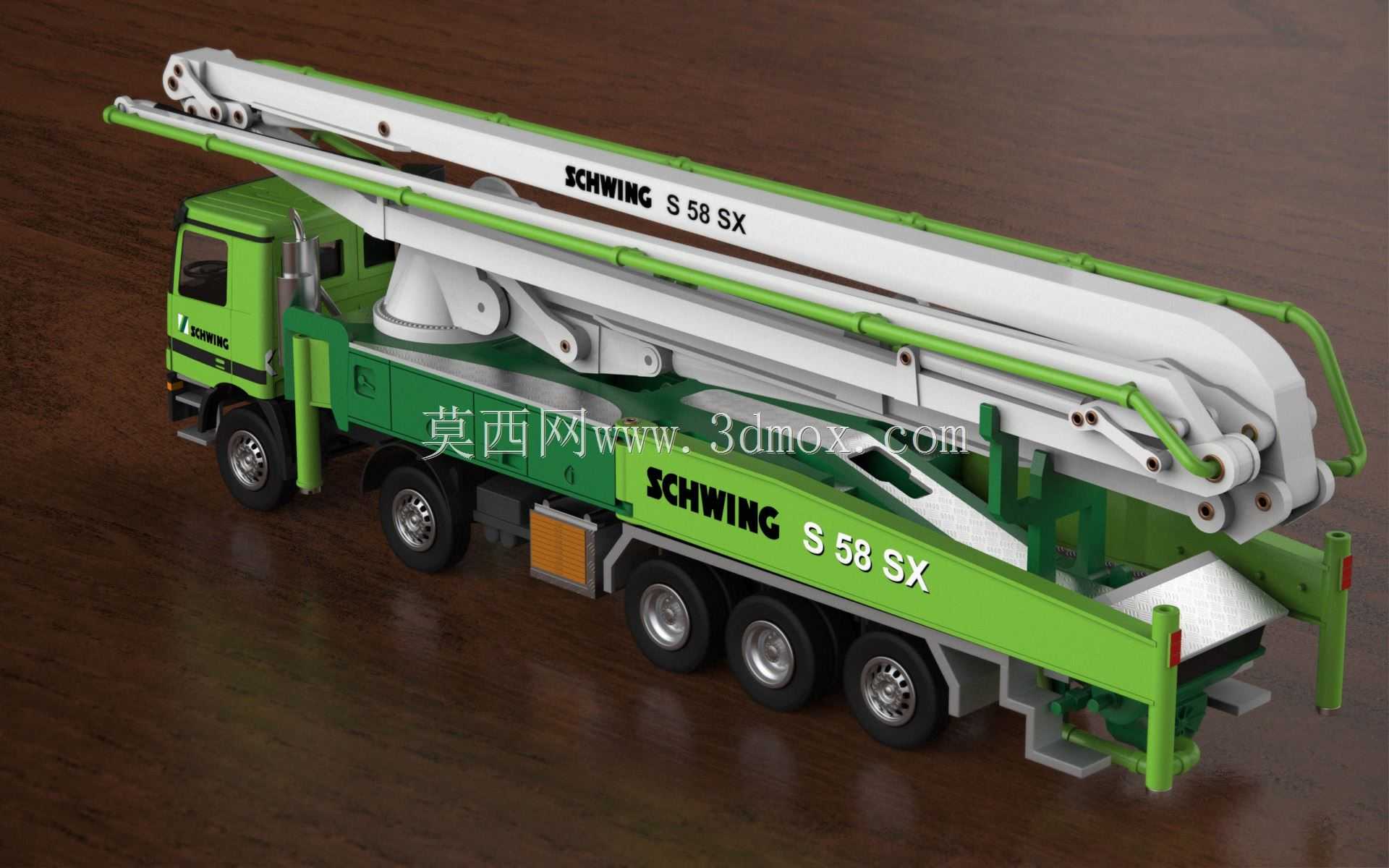

　　从功能结构上看，实车的臂架采用多节RZ型折叠结构，每一节臂的铰接点位置、伸缩油缸的安装位都在模型中做了还原，臂架的管径、输送管的排布走向完全参照实车测绘尺寸，能够清晰看到混凝土从泵体出料口沿臂架管路输送至末端软管的完整路径，对于刚接触工程机械设计的人员来说，可以直观理解臂架变幅时管路的随动逻辑，以及各节臂的配重平衡设计思路。底盘部分的走行结构、驾驶室轮廓、泵体侧的散热格栅、操作平台护栏等细节也都做了等比例还原，轮胎的花纹、支腿盘的结构都和压铸原型保持一致，甚至连臂架上的标识位置都做了对应，保证整体外形的还原度。

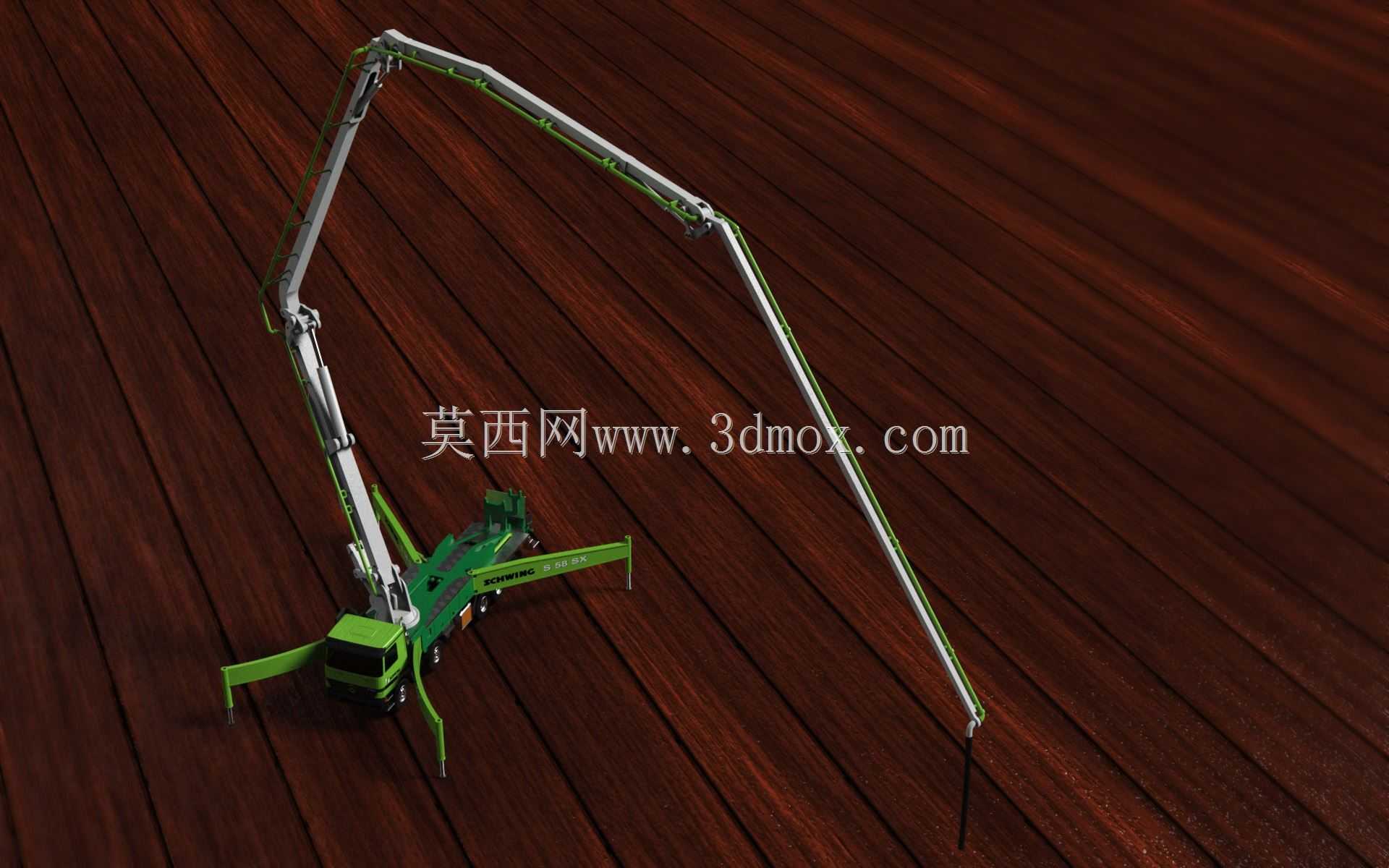

　　建模过程中针对无法无损拆解的部件，采用了外观尺寸拟合加内部结构逻辑推演的方式，保证总成装配时所有配合面的公差匹配，比如臂架铰接处的销轴连接、支腿伸缩的导轨配合，都按照实际装配关系做了约束，模型可以模拟臂架的展开、折叠动作，支腿的伸缩、支撑动作，能够直观展示设备从转场状态到作业状态的完整切换过程。不同于常规的外观展示模型，这个复刻模型更侧重结构装配逻辑的还原，所有零部件的配合间隙都参照压铸模型的实际公差做了设定，既保证活动部件的动作顺畅，也不会出现配合过松导致的姿态松垮问题，可用于结构原理展示、施工方案模拟，也能作为工程机械类产品设计的参考样例，帮助设计人员快速理解大跨度臂架类泵车的结构布局思路，在做同类产品改型设计时，可以直接参考其臂架铰接点的位置排布、支腿的支撑跨距设计，减少前期方案验证的重复工作量。

　　在实际项目中，很多施工方在做前期场布时，往往因为对泵车的实际作业边界掌握不准，出现泵车站位后臂架无法覆盖全部作业面，或是支腿展开距离基坑边缘过近存在安全隐患的问题，这类精准等比例的模型可以导入场布软件中，直接模拟不同站位下的臂架覆盖范围，提前规划好泵车的停靠位置、商混罐车的通行路线，避免施工过程中出现设备移位、管路接长等额外作业，有效提升现场浇筑的作业效率。同时对于三维建模从业者来说，这类多铰接、多活动部件的设备建模，能够很好地锻炼层级装配、运动约束设置的能力，建模过程中需要反复核对每个铰接点的同轴度、各部件的运动干涉边界，保证动作模拟时不会出现部件穿模、运动死点的问题，和实际设备的动作逻辑完全匹配。
