立式储料罐配套管路输送泵组结构

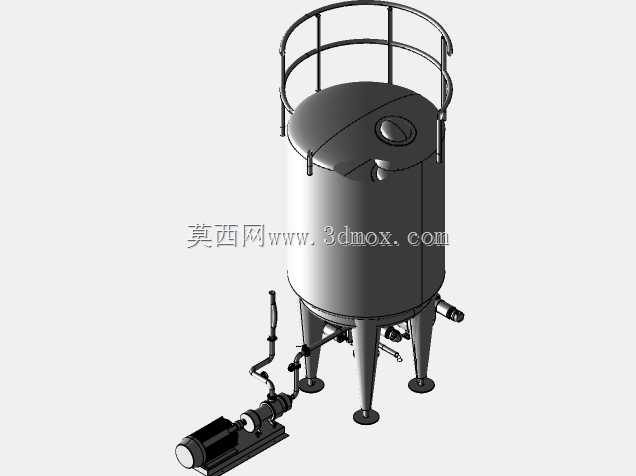

　　这套带配套泵组的立式储料设备，在食品饮料、精细化工、日化生产的物料暂存与转序环节应用十分普遍，日常生产里主要承担液态或低粘度浆状物料的中间存储、定量输送任务，衔接上游配料工序与下游灌装、反应或包装工段，是连续化生产流程里衔接物料存储与输送的核心单元。从结构设计逻辑来看，整体采用立式锥底罐体布局，罐体直筒段承担主要的物料存储容积，底部锥角设计充分考虑了物料自流排尽的需求，避免罐内残留物料长期堆积变质，锥底设置的多支支腿将罐体抬升到合适的安装高度，既给底部管路、阀门和泵组留出了安装操作与检修空间，也能借助重力势能降低泵的入口吸程阻力，减少泵组气蚀风险。罐体顶部设置的环形安全护栏，是按照高空操作平台的安全规范设计的，

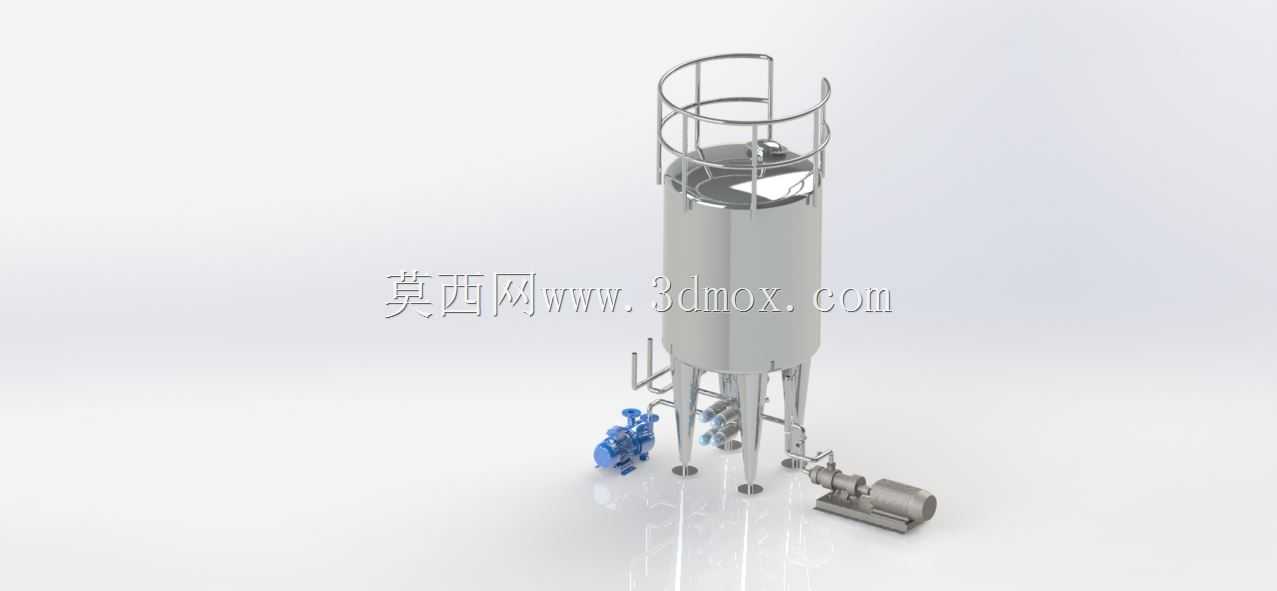

　　操作人员登上罐顶进行进料口检查、呼吸阀维护、清洗作业时，护栏能提供可靠的临边防护，护栏的竖向栏杆间距、顶部扶手高度都符合常规工业操作平台的安全设计要求，罐顶预留的人孔结构方便人员进入罐内进行定期清洗与检修作业。罐体侧面布置的进料、清洗、测温测压等接口，都按照工艺管路的常规排布逻辑设置在便于操作的高度，接口的法兰连接尺寸匹配通用工业管路标准，方便现场安装时对接不同工艺管线。配套的两台泵组根据功能不同做了差异化布置，靠近罐底出口位置的离心泵，主要承担常规生产时的物料连续输送任务，泵的入口通过短管直接对接锥底出料口，缩短入口管路长度降低流阻，泵的出口预留了对接下游工艺管路的法兰接口，泵体与电机采用共用底座安装，

　　底座上预留的地脚螺栓孔方便现场将泵组固定在地面基础上，抵消泵运行时的振动。另一台蓝色的小型泵组是CIP清洗回程泵，主要在罐体就地清洗时输送清洗液，完成罐内、管路内壁的冲洗循环，不用额外拆卸管路就能完成设备清洁，符合食品、医药类生产的卫生级设计要求。从安装边界来看，罐体整体高度要结合车间层高、进料口的对接高度综合确定，支腿的分布圆直径要匹配地面基础的预埋螺栓位置，泵组与罐体之间的管路要设置软连接段，抵消泵运行振动传递到罐体上，同时要预留出泵组日常维护时拆卸叶轮、更换机封的操作空间，罐体周围要留出至少0.8米的巡检通道，方便日常查看设备运行状态、操作阀门。设计时还充分考虑了物料特性的适配，如果输送的是易凝固类物料，

　　罐体侧壁和锥底还可以预留保温层安装位或者伴热管路接口，泵组也可以选配带保温夹套的型号，避免物料在存储和输送过程中温降凝固。整套结构的管路排布尽量减少直角弯头，降低物料输送过程中的阻力损失，所有管路的支撑都独立设置，不将管路重量压在泵体或者罐体接口上，避免长期运行后接口受力变形出现泄漏。在实际选型应用时，罐体的容积要匹配生产线的小时产能，保证上下游工序产能波动时能有足够的缓存容量，泵的流量和扬程要根据输送距离、管路阻力、终端设备的工作压力来计算确定，避免泵选型过大造成能耗浪费，或者选型不足导致输送流量达不到生产要求。
