对置双缸四冲程汽油动力装置结构

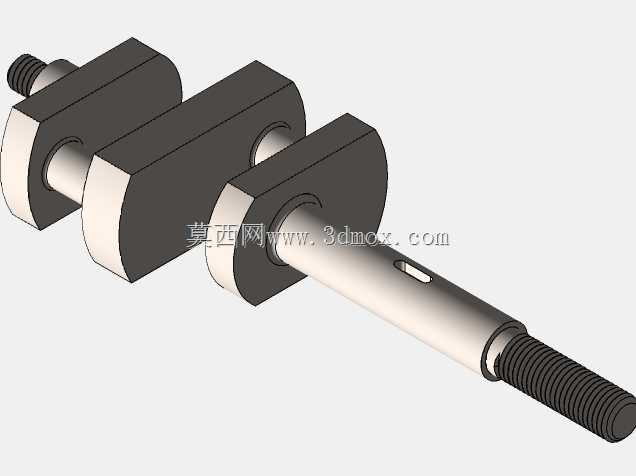

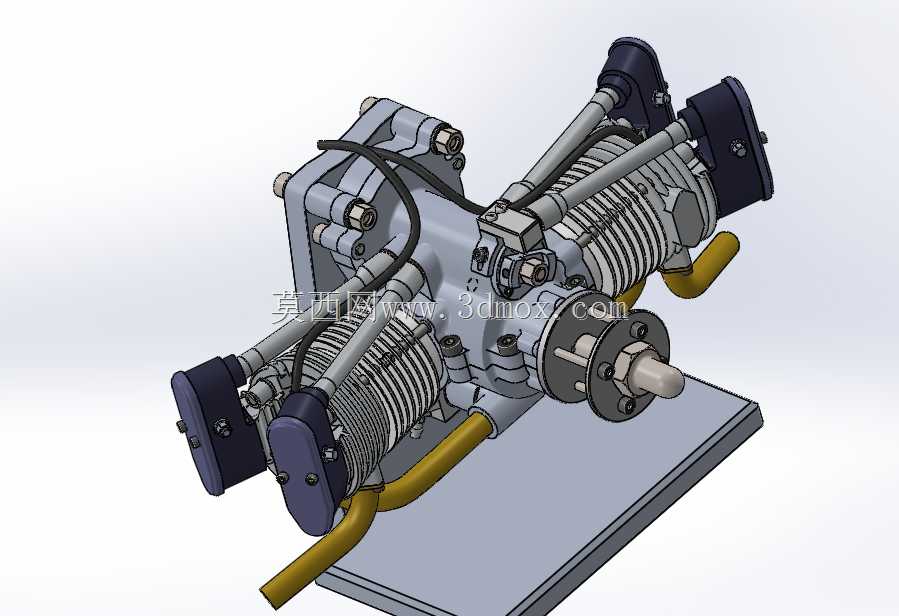

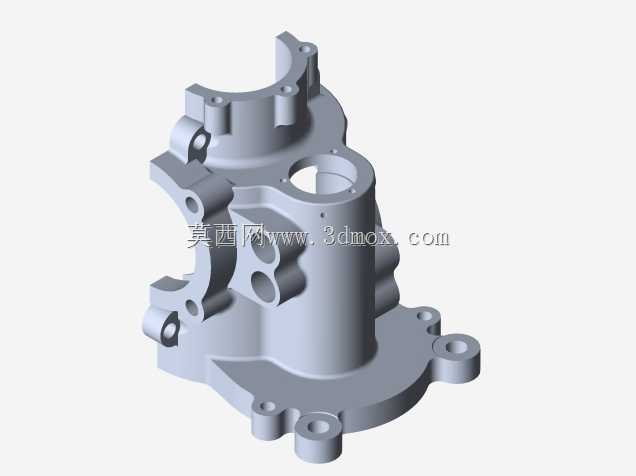

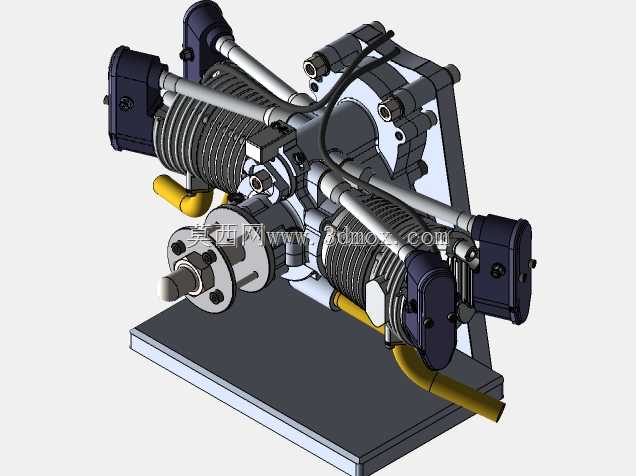

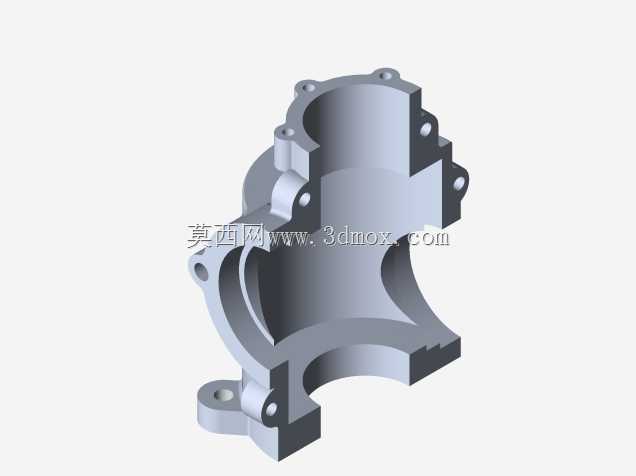

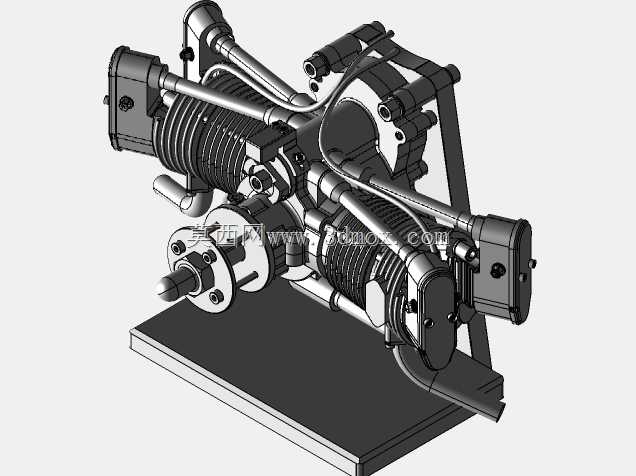

　　这套对置布局的双缸四冲程汽油动力结构，常被应用在小型通航试验飞行器、大载重航模、轻型无人作业平台以及小型便携动力设备上，作为核心动力输出来源，相比同排量单缸机型，它的动力输出平顺性优势非常明显，两个活塞对向往复运动可以抵消大部分一阶往复惯性力，运行时的整机振动幅度被大幅压低，不需要额外加装厚重的减震配重结构，就能满足对振动敏感的搭载设备的运行要求。从实际功能设计来看，它完整覆盖了四冲程内燃机的进气、压缩、做功、排气全流程工作逻辑，两个气缸呈水平对置排布，共用集成式的曲轴箱腔体，曲轴采用双曲柄错角180度的设计，保证两个气缸的做功行程交替进行，动力输出的连续性更强，不会出现单缸机做功间隔角过大带来的动力脉冲问题。

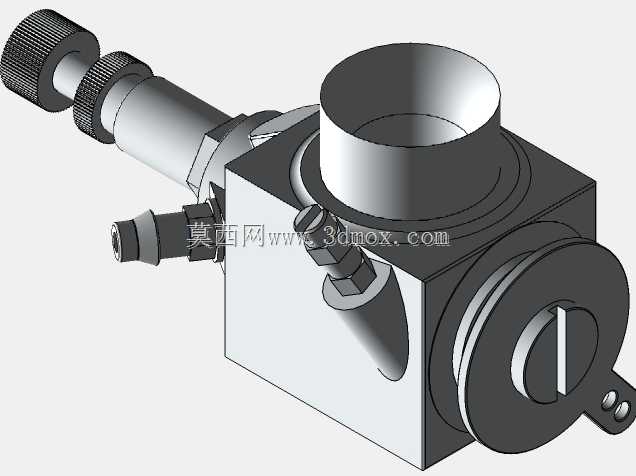

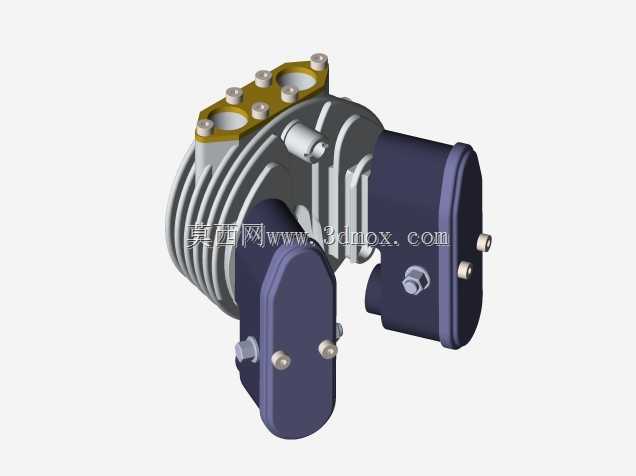

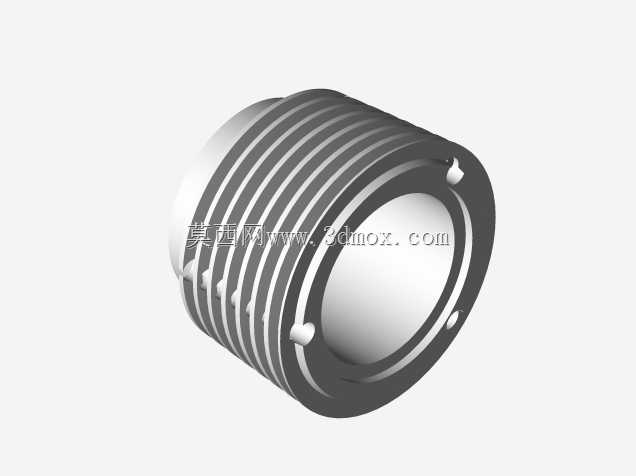

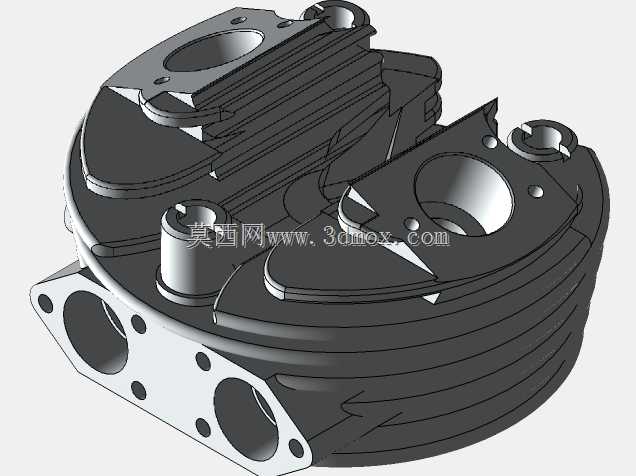

　　散热结构采用了外露式散热鳍片设计，属于风冷散热构型，不需要额外布置复杂的水冷管路、散热水箱与循环水泵，整体结构更紧凑，重量也更轻，非常适合对自重控制严格的轻型搭载场景，散热鳍片的排布方向顺着气缸轴向延伸，运行时迎面气流可以顺着鳍片间隙快速流过，带走气缸与燃烧室区域的工作热量，保证连续高负荷运行时的热稳定性。进排气管路采用了侧置布局，进气端预留了化油器或者电喷节气门的安装位，排气端采用弯管结构引导废气排出，避免高温废气直吹机身其他部件，点火线路采用独立高压引线连接两个气缸的火花塞，保证点火时序的精准性，不会出现错火、缺火的问题。设计过程中优先考虑了结构的紧凑性与维护便利性，气缸盖与曲轴箱采用分体式连接结构，通过螺栓紧固，

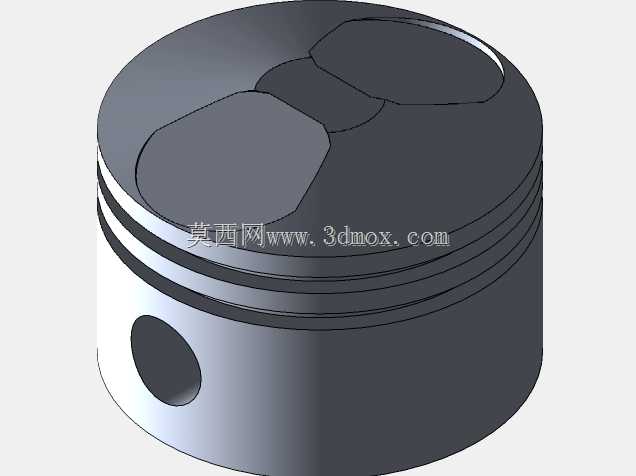

　　后期拆解维护气门、活塞组件时不需要完全拆解整个动力总成，气缸外壁的散热鳍片做了等间距排布，既保证散热面积足够，也不会因为鳍片过密导致加工难度上升、碎屑残留难以清理的问题。整机的安装基准为底部的一体式安装平板，平板上预留了四个对称的安装固定孔位，安装边界的长宽尺寸控制在小型动力舱的适配范围内，曲轴输出端从曲轴箱侧部伸出，采用标准的轴径与键槽设计，可以直接连接螺旋桨、传动皮带轮或者减速齿轮组，不需要额外做输出轴的转接改装。从结构细节来看，活塞与气缸壁的配合间隙按照风冷汽油机的热膨胀系数做了预留，避免高负荷热机状态下出现拉缸、卡滞的问题，连杆采用分体式大头结构，方便与曲轴曲柄销装配，曲轴的支撑位设置了滚动轴承，降低运转时的摩擦阻力，

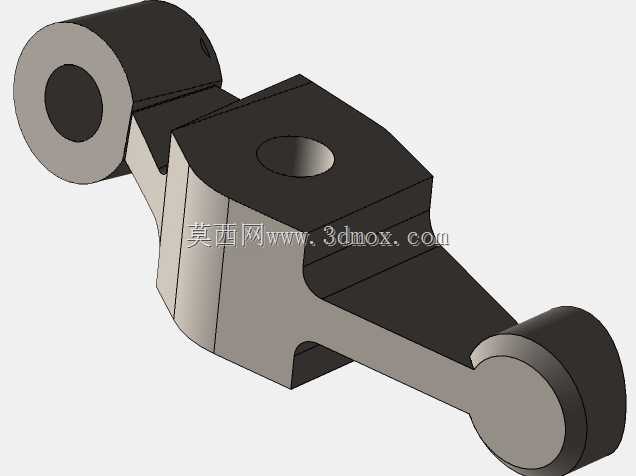

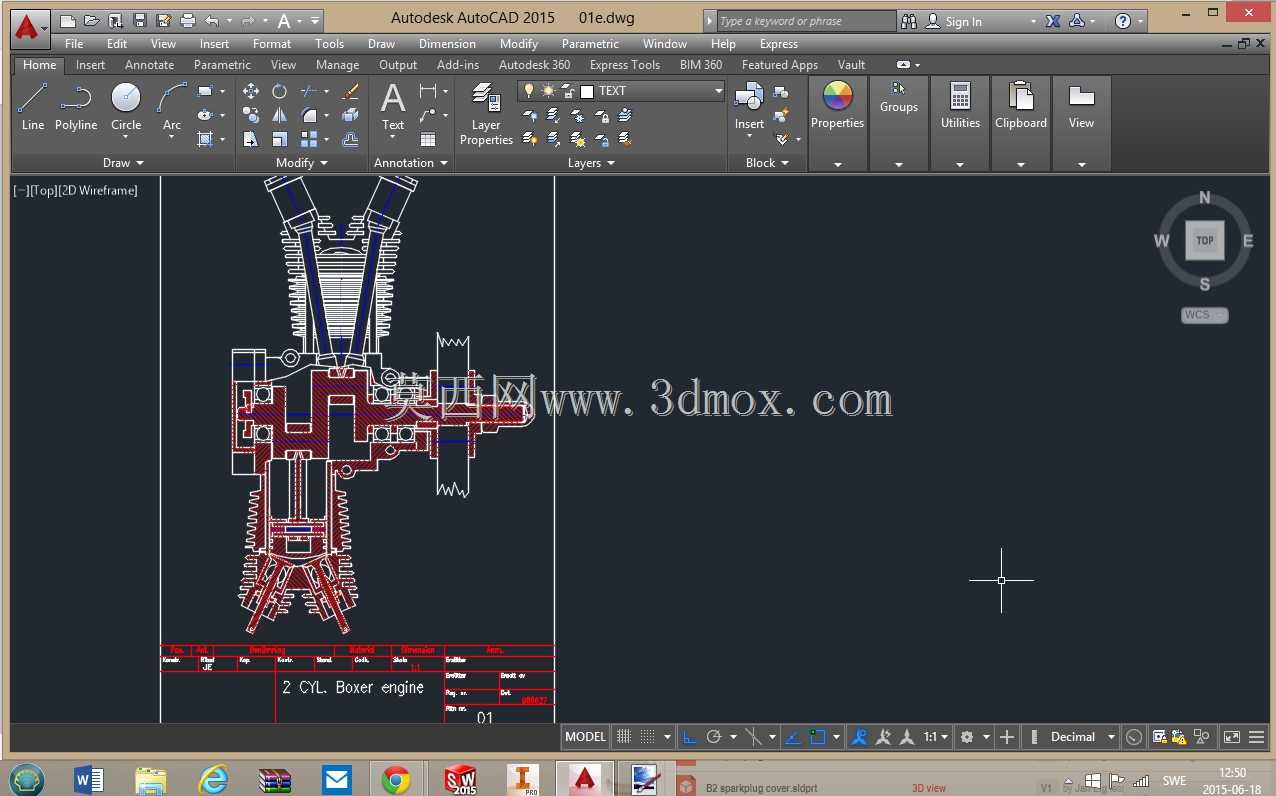

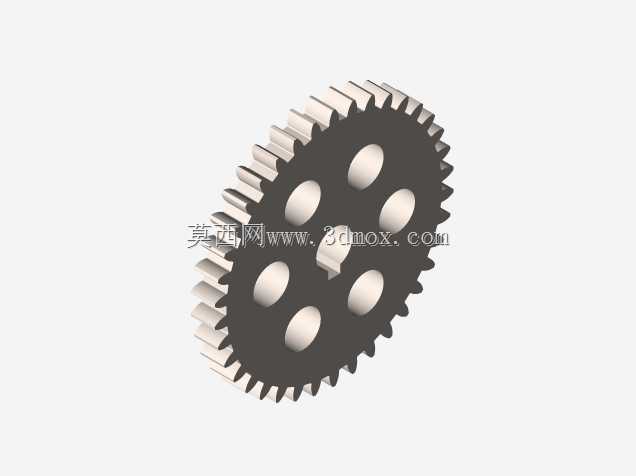

　　同时提升曲轴的径向支撑刚度，避免高转速下出现曲轴挠曲变形。气门组件采用顶置布局，通过推杆与曲轴箱内的凸轮轴联动，凸轮轴的正时通过齿轮组与曲轴同步，保证进排气门的开闭时序与活塞运动位置精准匹配，不会出现气门碰撞活塞的故障。整机的外部管路除了进排气结构外，还预留了燃油管路的走向空间，布线时高压点火线与高温排气管道保持了足够的安全间隙，避免长期高温烘烤导致线路老化破损。这类对置双缸动力结构相比直列双缸或者V型双缸结构，整机的重心更低，横向尺寸虽然略宽，但高度方向的尺寸非常小，搭载在飞行器上时可以有效降低整机的重心高度，提升飞行姿态的稳定性，搭载在地面小型设备上时，也可以降低设备的整体重心，减少运行时的晃动。在建模过程中，所有配合面的公差都按照通用内燃机的装配要求做了预留，螺栓连接位都做了对应的沉孔或者凸台结构，保证螺栓紧固后不会突出安装面，影响其他部件的装配，所有转角位置都做了合理的工艺圆角，既避免应力集中导致的部件开裂问题，也符合实际铸件的生产工艺要求，不会出现无法加工的尖锐直角结构。
