微型双缸柴油动力装置结构设计

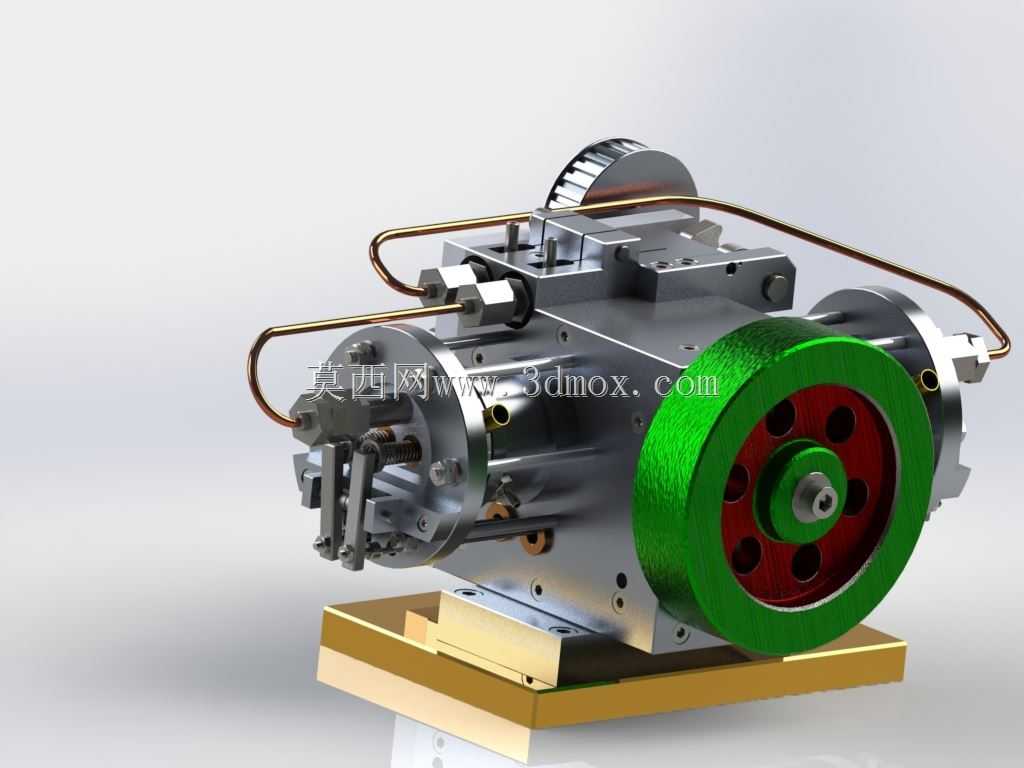

　　在小型动力配套领域，这类小排量双缸柴油机常被用于小型发电机组、微型农机、便携作业设备、小型船舶辅机等场景，相比单缸柴油机，它的动力输出平顺性更好，振动控制更优，能在负载波动较大的工况下保持稳定的转速输出，适配对动力连续性有要求的小型作业装备。从结构设计来看，这款动力装置采用直列双缸布局，缸体采用一体化铸铝壳体设计，既保证了缸体的结构刚性，又能有效降低整机自重，适配小型设备对安装重量的限制。喷油组件采用顶置布置方式，高压油路通过外置金属油管连接喷油嘴与高压油泵，油管走向沿缸体上表面排布，避开了缸体高温区域，同时预留了足够的安装与检修空间，日常维护时无需拆解周边附属结构即可完成油路密封检查与喷油嘴调校。飞轮端采用大直径带轮结构，轮缘做了加厚配重设计，既可以作为动力输出端连接皮带传动组件，又能通过自身转动惯量平衡双缸做功间隔的转速波动，保证曲轴运转平稳，飞轮与曲轴的连接采用锥面配合加平键定位的方式，传递扭矩可靠，拆装维护便捷。设计过程中，首先要确定核心性能参数对应的结构边界，27毫米的喷油孔布置位置需要匹配缸内燃烧室的形状，保证燃油喷射的雾化范围能覆盖整个燃烧室区域，提升燃油燃烧效率；25毫米的冲程设计平衡了活塞往复运动的惯性力与整机的输出扭矩，不会因为冲程过长导致活塞线速度过高加剧缸套磨损，也不会因为冲程过短导致低转速下扭矩输出不足。28立方厘米的总排量决定了缸体的径向尺寸不会过大，整机的横向安装空间可以控制在紧凑范围内，1:

　　20的压缩比是柴油机典型的高压缩比设计，对应的缸盖燃烧室结构、活塞顶部凹坑形状都需要匹配这个压缩比数值，保证压缩终了的缸内温度能达到柴油燃点，无需额外点火装置即可完成做功。安装底座采用分体式金属基座设计，基座与缸体之间通过螺栓连接，基座底部预留了四个标准化的安装孔位，可以直接固定在配套设备的安装机架上，安装孔的位置公差按照通用小型动力的安装规范设计，能适配多数同级别小型动力的安装位，降低配套设备的改造成本。缸体两侧的端盖采用螺栓紧固的密封结构，端盖与缸体之间设置了密封槽，安装时配合密封垫可以有效防止机油渗漏，端盖上预留了观察孔位，可以在不拆解端盖的情况下检查内部配气机构的运转状态。冷却系统采用自然风冷结合壳体散热片的结构，

　　缸体外表面布置了密集的散热鳍片，飞轮转动时带动的气流可以顺着散热鳍片的方向流过缸体表面，带走做功产生的热量，无需额外设置冷却水箱与冷却管路，进一步简化了整机结构，降低了故障点。配气机构采用侧置凸轮轴设计，通过齿轮传动与曲轴连接，传动比精准，无需定期调整皮带张紧度，长期运转的可靠性更高，齿轮组布置在缸体前端的齿轮室内部，通过机油飞溅润滑，减少了额外的润滑管路设计。油路系统除了高压燃油管路，还在缸体内部设置了机油道，通过曲轴运转带动的机油泵将机油输送到各个摩擦副表面，包括曲轴轴瓦、活塞销、凸轮轴轴承等位置，保证运动部件的润滑充分，降低运转磨损。从安装边界来看，整机的长度、宽度、高度尺寸都控制在小型动力的常规范围内，

　　输出轴的中心高与通用小型柴油机保持一致，配套设备无需重新设计安装机架即可完成替换，外接燃油管路的接口位置设置在缸体侧面，接口采用标准螺纹规格，可以直接连接通用的燃油滤清器与燃油箱。在实际选型应用中，这类小排量双缸柴油机适合作为1-2千瓦级发电机组的动力源，也可以配套小型田园管理机、微型割草机等农林设备，还能作为小型模型、实验台架的动力演示装置，结构紧凑、维护简便，运转稳定性优于同排量单缸柴油机。建模过程中需要重点关注各个运动部件的干涉检查，比如活塞在上止点、下止点位置时与气门、缸盖的间隙，曲轴转动时连杆与缸体内壁的间隙，飞轮转动时与周边壳体、安装基座的间隙，这些间隙值需要控制在合理范围内，既要避免运动干涉，又要尽可能压缩整机的外形尺寸，实现结构紧凑化设计。同时各个密封面的平面度、连接螺栓的孔位公差都需要符合机械设计规范，保证实际加工装配后的密封性能与连接强度，油路的走向需要避免出现直角急弯，减少燃油流动阻力，保证高压燃油的输送稳定性。
