七缸星型航空发动机结构设计方案

　　这款七缸星型布局活塞动力装置，早期主要适配轻型通航飞机、航空模型以及小型特种地面动力单元，在航空模型赛事、轻型无人机动力配套、小型应急动力机组场景中有着长期应用。区别于直列、V型缸体布局，星型结构将七个气缸围绕中心曲轴箱呈圆周等角度排布，这种布局从根源上缩短了曲轴的总长度，大幅降低了曲轴工作时的挠度变形风险，同时让所有气缸的散热条件保持高度一致，不需要额外设计复杂的分路冷却导流结构，风冷工况下的热稳定性表现远优于同排量直列机型。

　　从功能特性来看，七个气缸按固定点火顺序交替做功，曲轴每旋转两周即可完成七次做功冲程，动力输出的平顺性远优于少缸数机型，扭矩输出曲线更平缓，不需要搭配大质量飞轮即可稳定带动螺旋桨或负载运转，对于自重控制要求严苛的航空类场景，这种结构能有效削减动力单元的总自重，提升整机功重比。中心曲轴箱采用分体式拼接结构，前输出端预留标准法兰安装位，可直接适配定距螺旋桨或减速传动组件，后端整合了附件安装接口，可直接固定磁电机、燃油泵、机油分配管路等附属部件，不需要额外设计转接支架。

　　设计过程中首先要确定的是气缸中心距参数，要保证相邻气缸的散热鳍片之间预留足够的冷却气流通道，避免相邻缸体的热辐射叠加造成局部过热，同时要控制整体径向尺寸，避免安装时与机身框架、整流罩结构发生干涉。每个气缸的气门组件采用顶置布局，推杆从中心曲轴箱的凸轮轴位置引出，沿气缸外壁排布到缸头位置，这种结构能最大限度压缩缸头的轴向尺寸，同时保证配气机构的维护可达性，不需要拆解整机即可调整气门间隙。活塞与连杆组件采用关节式连杆设计，一个主连杆固定在曲轴曲柄销上，其余六个副连杆通过铰接销连接在主连杆的大端凸缘上，这种结构能保证所有活塞的行程一致，避免不同气缸的压缩比出现偏差，同时减少了曲柄销的受力集中点，提升曲轴组件的疲劳寿命。

　　安装边界方面，动力单元的主安装节设置在曲轴箱后部的加强筋位置，三个呈120度分布的安装耳采用一体化铸造成型后做铣削加工，安装孔位内嵌钢质衬套，避免长期振动造成安装孔磨损变形，安装时要保证曲轴轴线与负载输入轴线的同轴度公差控制在0.1mm以内，避免运转时产生额外的径向载荷造成轴承过早失效。润滑系统采用干油底壳设计，机油储油箱独立设置在机身侧部，通过机油泵将压力机油输送到曲轴主轴承、连杆铰接点、凸轮轴衬套等摩擦副位置，回流的机油通过回油泵抽回储油箱，避免星型布局下机油灌入下部气缸造成积碳或液击问题。燃油供给方面可适配化油器或低压电喷系统，进气总管设置在曲轴箱前部中心位置，通过七个独立进气道将混合气分配到各个气缸，保证各缸的进气量偏差控制在2%以内，避免出现个别缸空燃比异常造成功率波动。

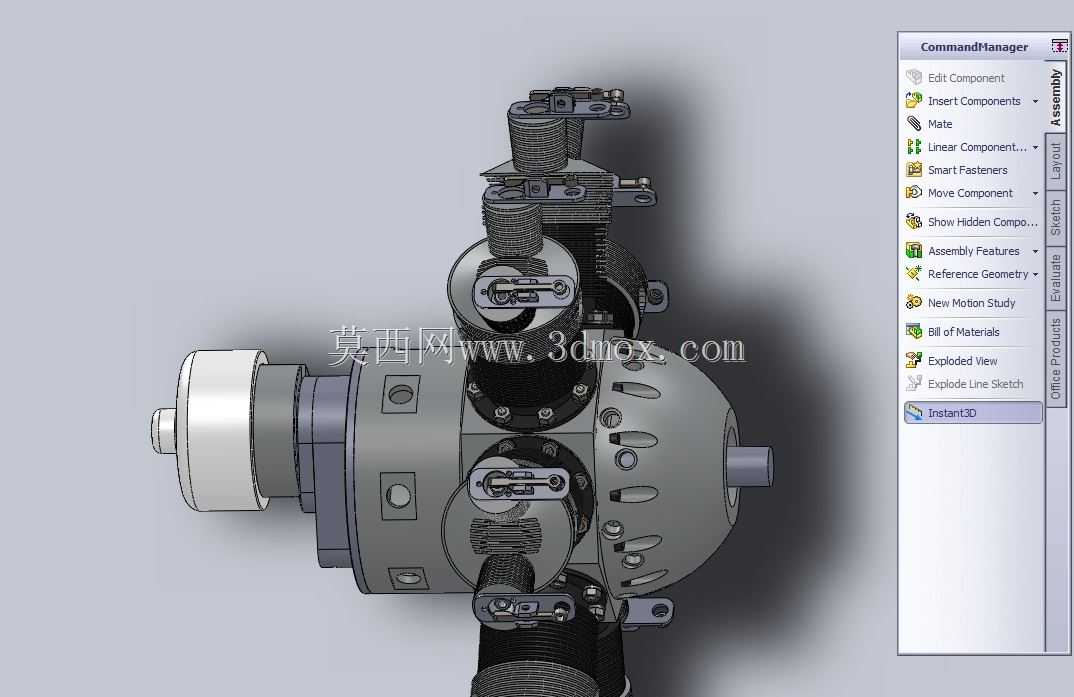

　　实际建模过程中，需要重点验证活塞在上止点位置时与气门的安全间隙，避免气门开启时序偏差造成活塞撞气门的故障，同时要校核曲轴旋转时连杆与曲轴箱内壁的运动间隙，预留至少1.5mm的安全距离，避免热膨胀后出现运动干涉。气缸散热鳍片的厚度和间距要根据热负荷计算结果调整，鳍片过密会增大冷却气流的流通阻力，过疏则会导致散热面积不足，缸头温度过高引发爆震问题。排气总管采用环形收集结构，七个气缸的排气支管汇入环形总管后从下部统一排出，避免各缸排气相互干扰造成排气背压升高，影响动力输出效率。目前该结构已完成核心组件的建模匹配，剩余的密封件、紧固件等细节零件补充完成后，即可完成整体装配校验，后续可通过运动仿真验证各部件的运动轨迹是否存在干涉，再通过有限元分析校核核心受力部件的结构强度，优化局部应力集中位置的结构尺寸，保证整机运转的可靠性。
