双尾撑布局跟踪侦察无人机三维设计

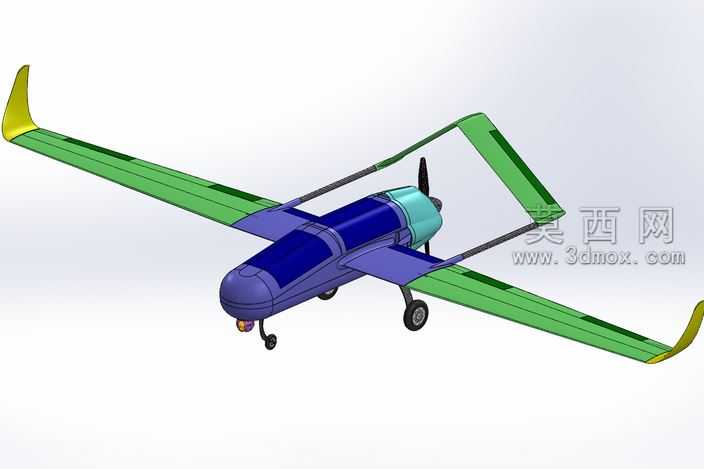

本款跟踪者无人机采用三维建模软件完成全参数化设计，整体采用成熟的双尾撑常规布局，兼顾低空飞行稳定性与长航时气动需求。建模过程中首先完成机身主曲面的搭建，以流线型纺锤形机身作为主体结构，机头位置预留光电跟踪设备的安装舱位，机身中段设置航电设备、动力电源的容纳腔体，曲面过渡全程采用G2连续曲率处理，保证渲染后机身表面的顺滑质感，避免出现棱角突兀的建模瑕疵。机翼部分采用大展弦比平直翼设计，建模时单独拆分机翼主体、翼尖小翼两个结构模块，翼尖设置上反式翼梢小翼，降低诱导阻力提升飞行效率，机翼与尾撑杆的连接位置做了加强筋结构的细节建模，还原真实飞行器的结构受力逻辑。尾翼部分采用倒V形连接的双垂尾加平尾的一体式尾撑结构，尾撑杆从机翼后缘延伸至机尾，与垂尾平滑连接，既保证尾翼的气动操纵效率，也提升整体结构的刚性。动力系统布置于机身尾部上方，采用后置螺旋桨推进布局，建模时还原了两叶螺旋桨、整流罩的细节结构，螺旋桨桨叶做了翼型曲面处理，符合空气动力学设计要求。起落架采用后三点式起落架布局，三个机轮均单独建模，包含轮架、轮胎、转轴的细节结构，前轮设置转向操纵结构，后轮采用固定支撑设计，还原小型固定翼无人机的起降结构特征。材质渲染阶段，机身主体采用深蓝色哑光航空涂装材质，机翼主体采用亮绿色航空蒙皮材质，翼尖小翼采用明黄色警示涂装，螺旋桨整流罩采用青蓝色金属质感材质，起落架机轮采用黑色橡胶材质搭配深灰色金属轮架，不同部件的材质粗糙度、反光度均做差异化调整，渲染后整体视觉层次分明，各结构部件辨识度高。设计过程中充分考虑小型跟踪侦察无人机的使用场景，大展弦比机翼保证低速飞行时的升力表现，后置螺旋桨布局避免前向飞行时螺旋桨气流干扰机头光电设备的工作，双尾撑结构提升尾翼的操纵稳定性，适合执行低空跟踪、定点侦察类飞行任务，整体模型结构完整，各部件装配关系清晰，可用于航模设计参考、无人机结构教学演示、航空科普展示等场景。
