内花键空心轴套结构三维设计

　　在重载传动系统的布局设计中，这类内花键结构的空心轴套是扭矩传递路径上的核心衔接零件，常见于工程机械行走机构、机床主轴进给单元、农业机械动力输出端的传动链路里，主要承担同轴动力传递、轴系定位、扭矩缓冲的作用，相比平键连接的轴套结构，内花键的多齿啮合特性可以让载荷均匀分布在整个齿面接触区域，避免单键连接带来的应力集中问题，在频繁正反转、冲击载荷较大的工况下，能有效降低齿面压溃、轴套开裂的失效概率。

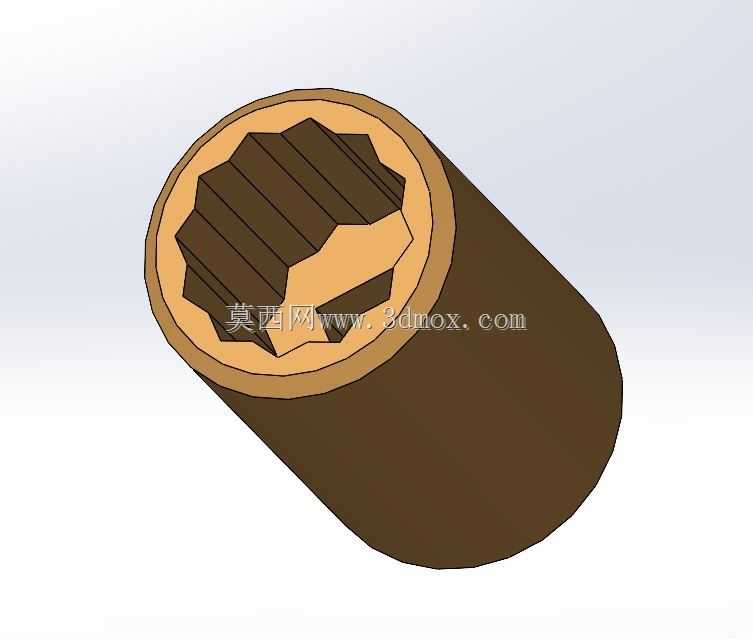

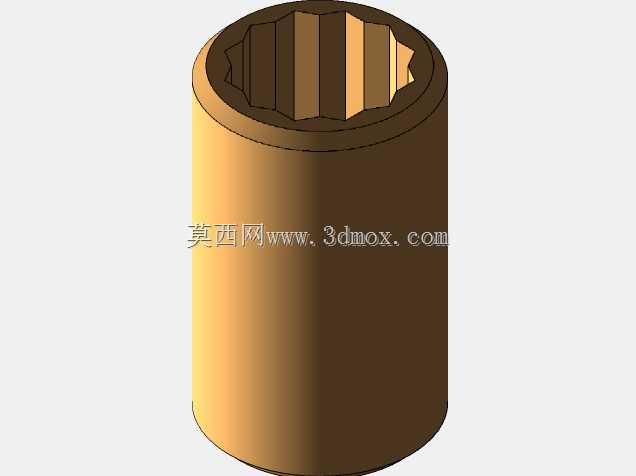

　　从结构设计逻辑来看，该零件采用外圆光滑、内孔加工渐开线花键的空心结构，外圆柱面作为安装基准面，加工时需要保证圆柱度公差控制在合理区间，与配套的轴承内圈、支撑座孔形成过渡配合，安装时通过温差法或者压装工装完成装配，避免敲击导致外圆表面出现磕碰损伤，影响配合精度。内孔的花键齿采用等距分布设计，齿向与轴套轴线保持平行，建模时先通过拉伸命令生成基础空心圆柱基体，再在端面上绘制花键齿形截面，通过切除拉伸命令沿轴向贯通切除出内花键型腔，齿根位置做了微小的圆角过渡处理，这个细节是为了降低热处理环节的应力集中，避免淬火过程中齿根位置出现微裂纹，实际生产中这个圆角的半径通常根据花键模数调整，一般取模数的0.2倍左右，既不影响齿面啮合接触面积，又能提升零件的疲劳强度。

　　尺寸边界方面，这类轴套的轴向长度需要匹配安装位置的支撑跨距，过长会增加轴系的挠度变形，过短则会导致花键啮合长度不足，无法传递额定扭矩，设计时通常让内花键的有效啮合长度比配合花键轴的齿长多出2到3毫米，预留出轴向窜动的间隙，避免工作过程中出现齿端顶死的问题。外圆直径的设计需要兼顾扭转强度与结构轻量化需求，空心结构的壁厚要满足最大传递扭矩下的剪切强度要求，通过扭转强度公式核算时，要把花键齿槽带来的截面削弱纳入计算，不能直接按光滑空心轴的参数核算，否则会出现壁厚设计偏薄、工作时轴套扭转变形超差的问题。

　　实际应用场景中，这类轴套通常会在花键齿面做表面淬火处理，硬度达到HRC45到55之间，提升齿面的耐磨性能，外圆与轴承配合的位置会做磨削加工，表面粗糙度达到Ra1.6以下，保证配合面的接触刚度。安装时需要注意花键副的对中精度，采用齿侧对中的方式保证啮合间隙均匀，避免偏载导致局部齿面过早磨损。在传动系统的维护环节，这类轴套属于易损件，当花键齿面磨损量超过齿厚的10%时就需要更换，否则会导致传动间隙过大，启动、换向时出现明显的冲击异响，影响整个传动链的运行稳定性。建模过程中对花键齿形的参数化处理，可以快速适配不同模数、齿数、压力角的设计需求，调整参数后直接生成对应规格的轴套模型，大幅提升同系列零件的设计效率，不需要重复绘制齿形截面，减少建模过程中的人为误差。
