多段阶梯式空心传动轴结构设计

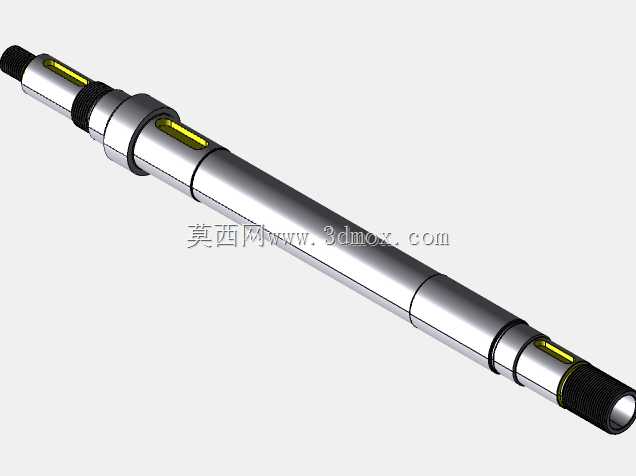

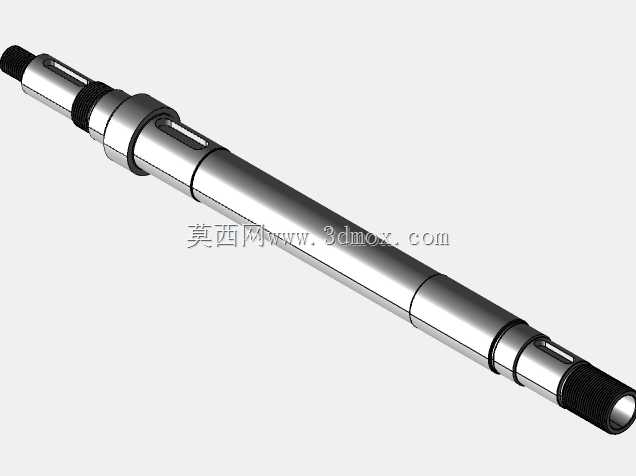

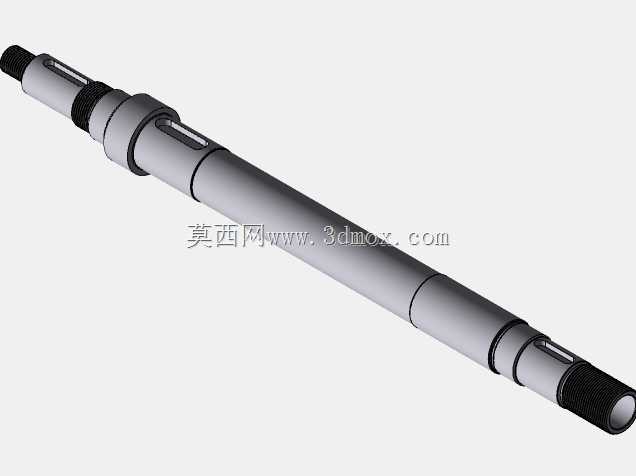

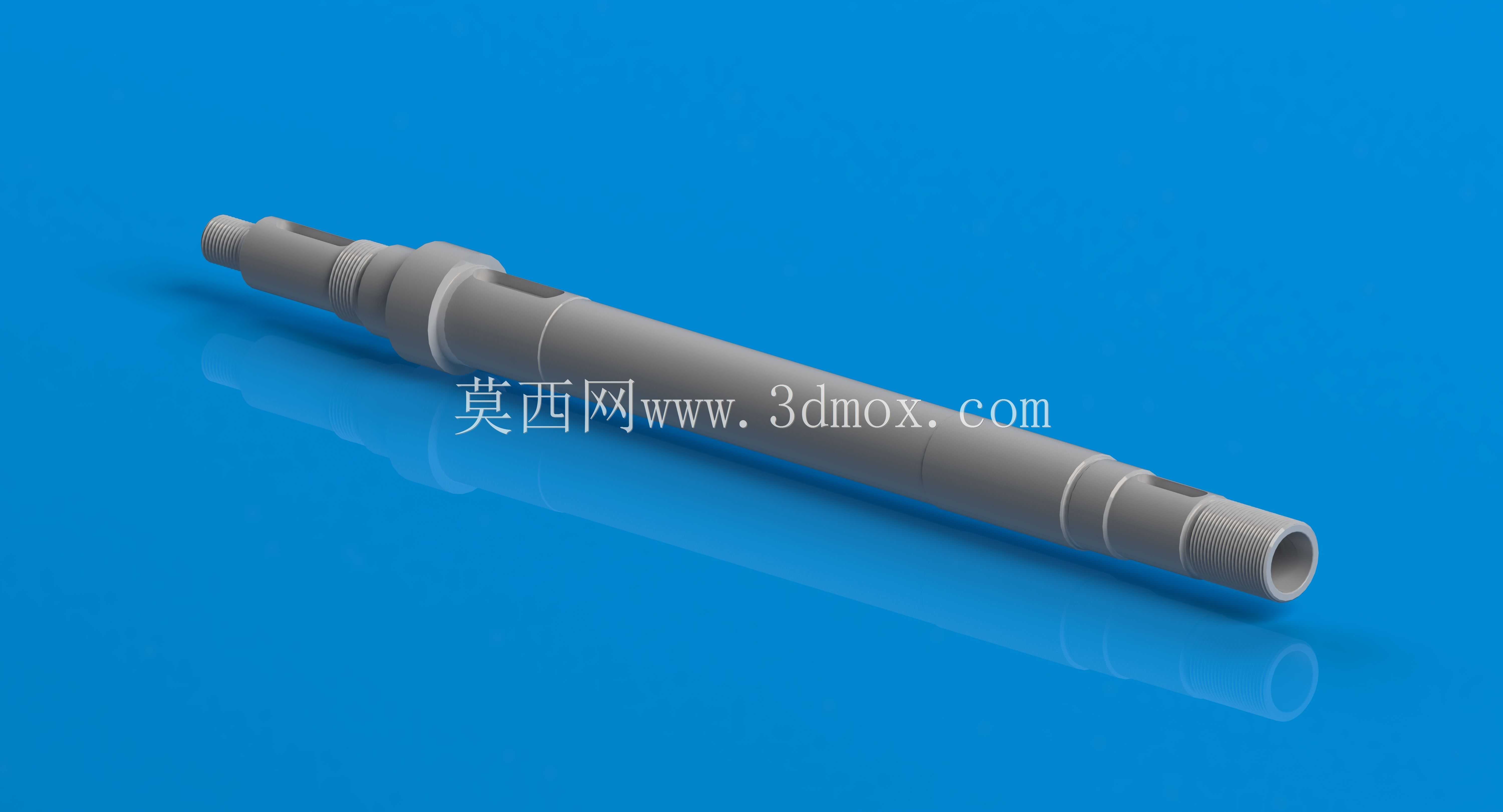

　　在各类旋转传动设备的动力传递链路中，轴类零件始终是支撑传动件、传递扭矩的核心承载构件，本次呈现的多段阶梯式空心轴结构，广泛适配于中小功率传动箱、精密输送设备、轻工机械的动力输出端场景，区别于实心轴的厚重设计，空心结构在保证扭转强度的前提下大幅降低了自身重量，减少了设备高速运转时的转动惯量，对于启停频繁的传动工况而言，能有效降低驱动端的瞬时负载冲击。从结构设计逻辑来看，整根轴采用多段阶梯变径设计，各段轴径的差值严格匹配对应安装位的零件装配需求：两端设置的外螺纹段用于配套锁紧螺母，实现轴承、传动轮等装配件的轴向定位，避免运转过程中零件出现轴向窜动；轴身分布的多段等径圆柱面，分别对应轴承安装位、传动齿轮/带轮安装位、密封件配合位，

　　不同轴段之间的过渡圆角经过反复校核，既避免了直角台阶带来的应力集中问题，也能满足装配时零件的顺利推入，不会出现卡滞或配合面刮伤的情况。轴身预留的键槽结构，是实现扭矩传递的关键配合结构，键槽的宽度、深度以及轴向位置，都对应配套传动件的轮毂尺寸设计，装配时通过平键连接即可实现轴与传动件的周向固定，保证扭矩传递过程中无相对滑动，不会出现传动丢转的问题。从安装边界维度考量，整根轴的总长、各段轴的长度尺寸都严格适配常规轴承座、传动箱体的内部安装空间，两端的中心孔结构既满足加工时的顶尖定位需求，也可作为后期设备维护时的同轴度检测基准；空心的内孔设计并非单纯为了减重，部分工况下还可作为润滑油路通道，或是穿设设备内部的线缆、气路管线，

　　进一步优化设备内部的空间布局。在实际选型应用中，这类阶梯空心轴常搭配深沟球轴承或角接触轴承使用，两端的螺纹段锁紧后可对轴承内圈形成稳定的轴向压紧，配合箱体上的轴承端盖即可实现整根轴的径向与轴向固定，运转过程中轴的径向跳动量可控制在精密传动要求的公差范围内。设计过程中针对轴的受力分布做了针对性的结构优化：承受最大扭矩的中间段轴径做了加粗处理，而仅起支撑作用的端部轴径适当缩小，在满足强度、刚度要求的前提下尽可能压缩材料用量，降低零件的生产制造成本；各配合面的表面粗糙度根据使用场景做了区分，轴承、密封件配合面的粗糙度要求更高，减少运转过程中的磨损，延长密封件与轴承的使用寿命，而非配合面的粗糙度要求适当放宽，降低不必要的加工成本。

　　这类轴结构在实际投产加工时，可选用45号钢或40Cr材质，经调质处理后获得良好的综合力学性能，承受交变载荷的工况下还可对轴颈位置做表面淬火处理，进一步提升表面耐磨性，长期运转下也不易出现轴颈磨损、配合间隙变大的问题。
