双管带安装支耳机械连接结构件

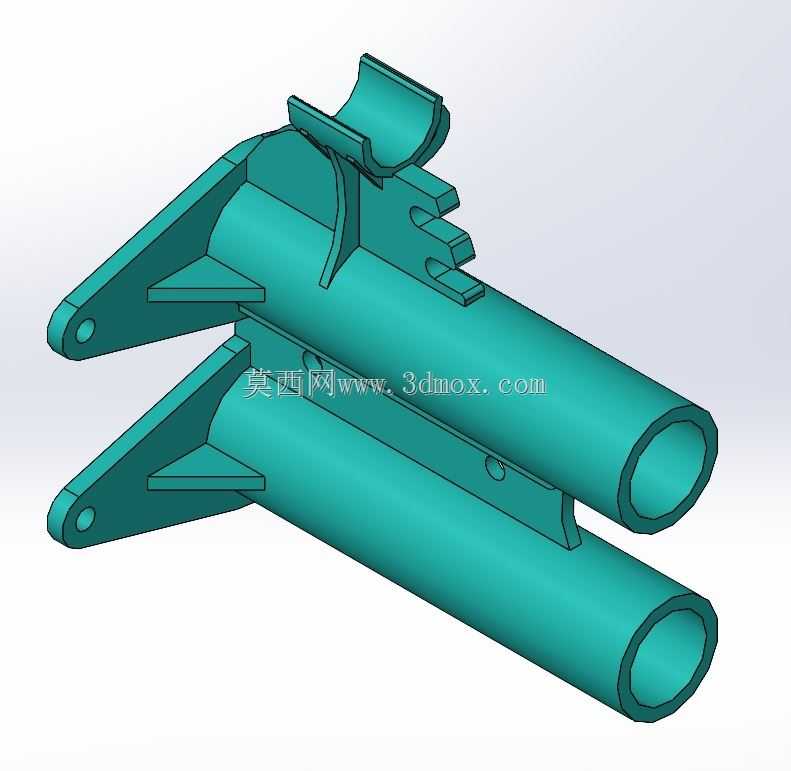

　　该结构件属于管路配套的连接支撑类构件，主要应用在需要并行布设两根同规格圆管的机械装配场景中，常见于小型动力设备的流体管路排布、轻型机架的管件连接、专用作业设备的操作杆组固定等工况，核心作用是为两根平行圆管提供刚性连接支撑，同时通过侧边的支耳结构完成整体组件与设备主体的安装固定，避免管路在设备运行过程中出现相对位移、振动松脱的问题。从结构设计逻辑来看，构件主体采用与圆管外径匹配的弧形包覆结构，与两根平行圆管的接触区域做了整段贴合设计，相比传统的卡箍单点固定方式，更长的贴合面可以分散管路的载荷，降低局部应力集中的风险，尤其是在设备存在持续振动的工况下，整段包覆的结构能有效减少固定位置的管路磨损，延长管路的使用寿命。

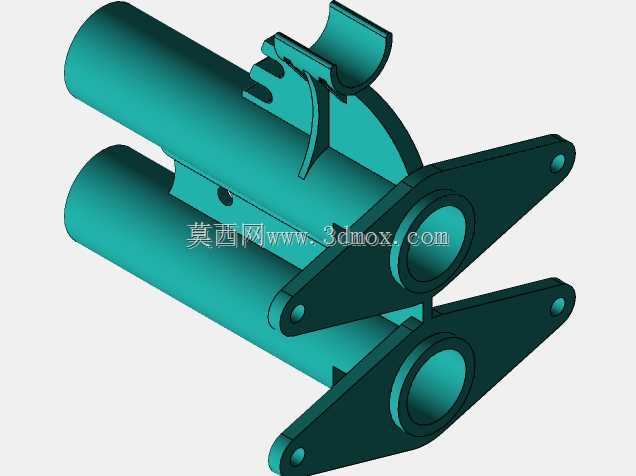

　　侧边延伸出的两个对称安装支耳，每个支耳上都预留了标准的螺栓过孔，支耳与主体管套的连接位置设置了三角形加强筋，这一设计是为了抵消安装螺栓锁紧时产生的弯矩，避免支耳在长期受力后出现断裂变形，支耳的孔位间距经过匹配计算，适配常规的型材安装面间距，不需要额外做转接件就可以直接固定在方管、平板类的安装基座上。构件上部设置的卡扣式定位结构，主要用于固定配套的小尺寸线束或者细径辅管，在实际装配场景中，很多管路组件会附带控制信号线或者润滑油路细管，这个集成的卡扣结构不需要额外增加扎带或者独立管卡，就能完成辅件的走线固定，减少装配环节的零件数量，降低整体装配的工作量。从安装边界来看，两根平行圆管的中心距按照标准管件的安全排布间距设计，

　　预留了足够的安装操作空间，管套的内径尺寸公差按照过渡配合的要求设定，装配时可以采用轻压入或者常温胶接的方式与圆管完成固定，不需要额外做焊接作业，对于后期的管路维护更换也更友好，拆卸时不会破坏主体构件的结构。支耳的安装孔采用沉孔设计，螺栓锁紧后螺栓头不会突出支耳表面，避免与周边其他运动部件产生干涉，构件整体的外轮廓做了圆角过渡处理，没有尖锐的棱角，在装配操作过程中不会划伤操作人员，也不会对周边的管线造成割损。在实际选型应用中，该构件适合用在载荷不大、振动幅度中等的设备场景，比如小型园林作业机具的操作杆组固定、移动式气动设备的管路排布、轻型输送设备的机架管件连接等，相比采用多个独立卡箍拼接的固定方式，这种一体化的连接构件装配效率更高，

　　整体刚性更好，长期使用后的维护成本更低。设计过程中针对受力薄弱位置做了局部加厚处理，尤其是支耳与主体连接的根部、上部卡扣的根部位置，都做了圆角过渡和壁厚增加，避免在受力时出现应力集中导致的开裂，构件的整体壁厚均匀，适合采用注塑或者铸铝工艺批量生产，生产过程中的成型良品率高，后续的机加工余量小，能够有效控制量产的成本。
