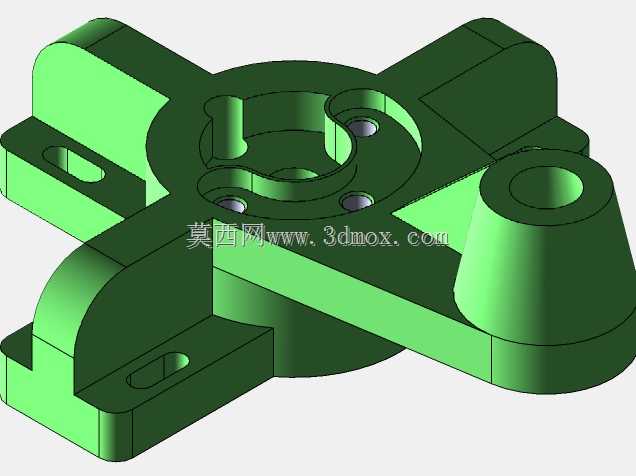

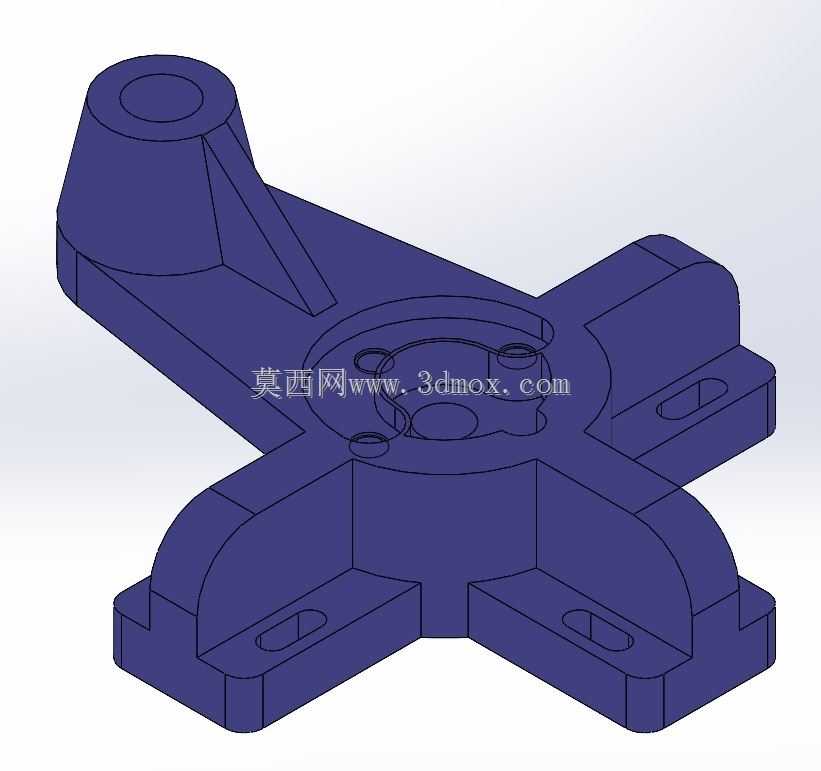

十字型健身器材连接支撑结构件

　　该结构件为健身器材内部的核心连接支撑部件，主要应用于商用力量型健身器械的主体承载节点，承担多方向力的传导与部件定位功能。从实际使用场景来看，这类部件多安装在健身器械的中部交汇位置，一端连接器械的立柱支撑端，另外四个延伸支脚分别对接不同方向的运动摆臂、配重传导杆或者扶手安装位，是整个器械受力路径上的关键中转零件。

　　设计过程中首先考虑的是多向受力的均衡性，整体采用十字对称布局，四个支脚向外等角度延伸，每个支脚末端都设置了带长圆孔的安装平面，长圆孔的设计可以抵消加工与装配过程中产生的位置公差，安装时可根据对接部件的实际位置做小范围调整，降低装配对位的难度，同时长圆孔的走向顺着支脚的延伸方向，能在受力时释放少量形变应力，避免应力集中在安装孔位处造成开裂。支脚与中心主体的衔接位置做了大圆弧过渡，没有采用直角拼接结构，就是为了分散健身器材使用过程中反复加载卸载产生的交变应力，减少长期使用后的疲劳断裂风险。

　　上部的凸台结构为定位安装端，内部设置了同轴的安装孔位，主要用于对接器械的主转轴或者调节机构的固定座，凸台侧面设置的加强筋直接延伸至相邻的两个支脚表面，将凸台承受的竖向载荷直接传导至四个支脚，避免凸台根部因受力过大出现断裂。中心区域的环形凹槽与多个沉孔，是用于安装轴承座或者转动衬套的定位结构，沉孔的深度经过精确计算，能保证固定螺栓安装后端面不突出于零件表面，不会干涉后续转动部件的运动轨迹，环形凹槽的尺寸与配套的轴承外圈过盈配合，装配时可直接压入定位，不需要额外设计压装工装的定位结构。

　　从安装边界来看，零件整体的最大外轮廓尺寸适配常规商用健身器材的中部安装空间，四个支脚的安装平面处于同一水平面上，安装后可保证整个连接座的水平度，避免对接的运动部件出现倾斜卡滞。零件的壁厚设计遵循等强度原则，受力较大的中心区域与加强筋位置壁厚适当增加，支脚末端非主要受力区域壁厚做了合理减薄，在保证整体结构强度满足1.5倍额定载荷静载测试、10万次交变载荷疲劳测试要求的前提下，尽可能控制零件的整体重量，降低后续压铸或者注塑加工的材料成本。

　　实际选型使用时，该零件可适配多种不同类型的力量健身器械，包括坐姿推胸训练器、高低拉训练器、腿部屈伸训练器等，只需要根据不同器械的受力需求调整对应支脚的安装孔位尺寸，不需要大幅改动整体结构，具备较强的通用性。零件的表面没有多余的装饰结构，所有的曲面与棱角都做了圆角处理，既可以避免加工过程中出现应力集中，也能防止装配和后期维护时尖锐边角划伤操作人员。在三维建模过程中，所有的安装孔位、配合面都设置了明确的公差基准，中心凸台的同轴度、支脚安装面的平面度都按照机械加工的通用公差要求设定，可直接导出工程图用于压铸模具开发或者机加工生产，不需要额外做结构细节的调整。
