天圆地方变径放样折弯钣金结构件

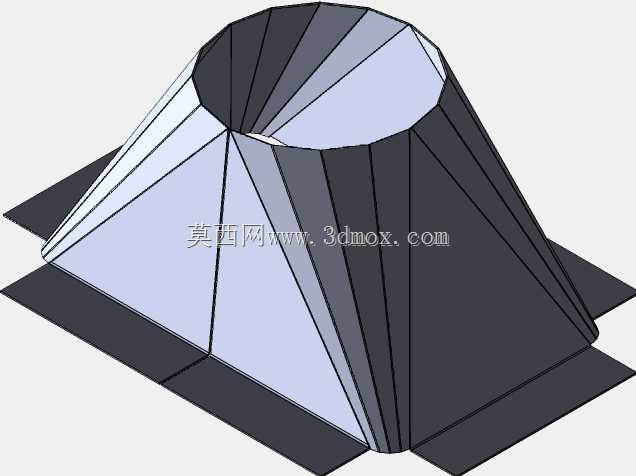

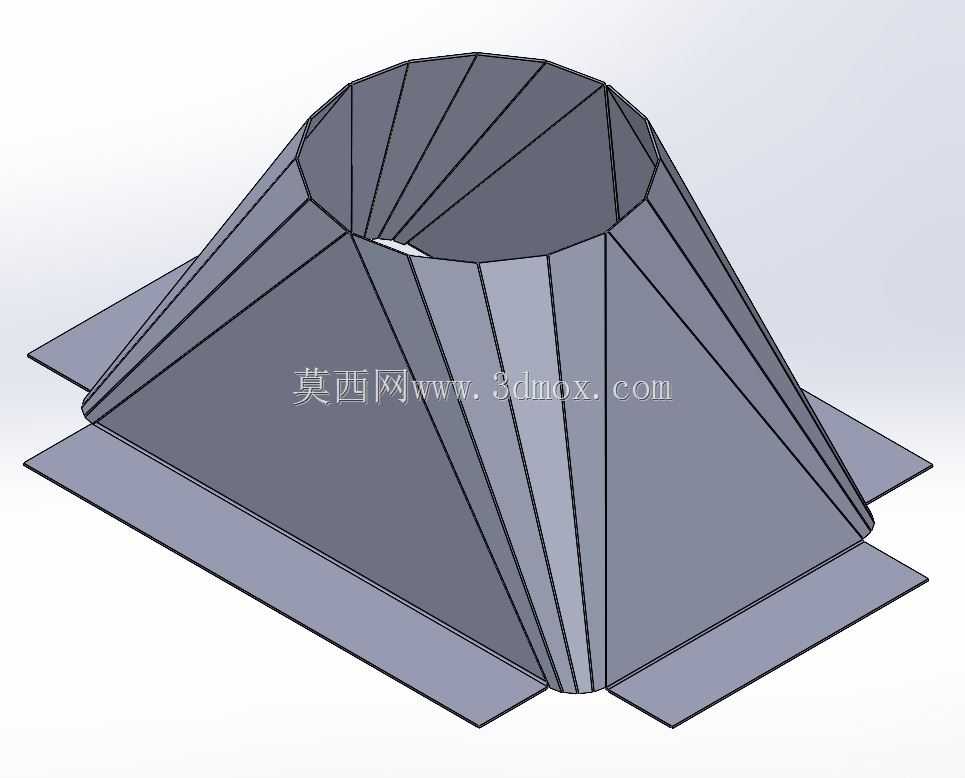

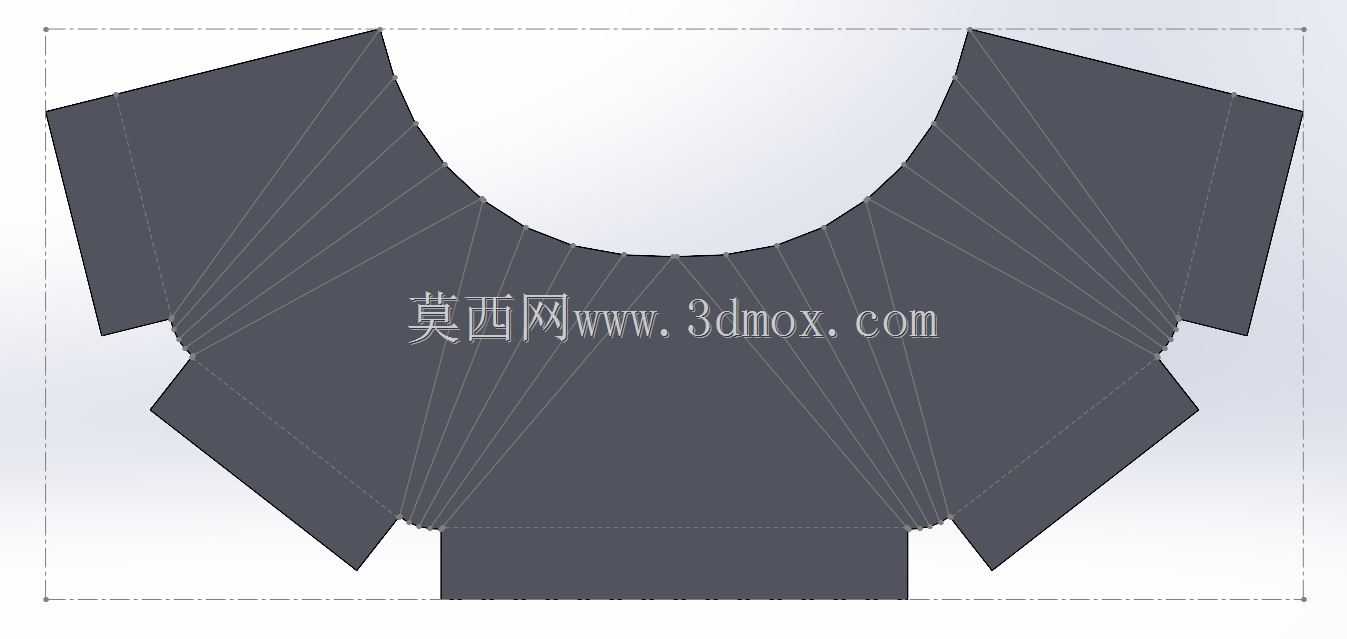

　　这类放样折弯成型的天圆地方结构，是通风除尘、物料输送管路系统里极为常见的过渡连接件，核心作用是实现圆形管路与方形管路/设备接口之间的平滑连通，避免管路截面突变造成的风阻骤增、物料卡滞问题，在车间除尘管网、粮食输送线、空调通风系统、粉体投料工位的管路衔接场景中应用十分广泛。从结构设计逻辑来看，这类构件采用多段折弯拼接的钣金成型思路，没有采用曲面拉伸的一体成型方案，完全适配常规钣金加工的工艺边界，每一块折弯板料的展开轮廓都可以通过放样计算直接输出，不需要额外的曲面开模工序，普通数控折弯机配合等离子/激光下料设备就能完成加工，加工门槛低，现场拼接时只需要沿着折弯接缝进行焊接或者咬口连接就能成型，非常适合现场管路改造的非标定制场景。

　　从安装边界来看，构件底部为方形法兰边结构，四个方向的平直折边可以直接贴合方形设备的接口端面或者方形风管的法兰盘，通过螺栓紧固或者铆接就能完成固定，不需要额外制作转接法兰；上部的圆形端口可以直接对接标准规格的圆形风管，端口处预留的直边段可以满足风管套接、卡箍紧固的安装需求，不会出现对接错位的问题。在功能特性上，多段折弯形成的近似锥面过渡结构，能够让管路内的流体沿着壁面平滑转向，相比直角转接或者突变截面的接头，风阻系数可以降低40%以上，在除尘系统中能够减少粉尘在管壁处的沉积，避免长期运行后管路积尘堵塞的问题；在粉体输送场景中，平滑的内壁过渡可以减少物料流动时的磕碰阻力，降低物料破碎率，同时减少管壁的磨损速度，延长构件的使用寿命。

　　设计过程中需要重点控制每一段折弯板的折弯角度与拼接边的对齐公差，折弯时要保证各段板料的母线交汇点一致，避免成型后出现端口错位、接缝间隙过大的问题，底部方形法兰边的平面度需要控制在合理范围内，保证安装时的密封性能，防止管路漏风、漏料；上部圆形端口的圆度误差需要适配对接风管的公差要求，避免套接时出现间隙过大或者无法插入的问题。这类结构相比旋压成型的天圆地方构件，加工灵活性更高，不需要配备专用的旋压模具，对于非标准规格、小批量定制的管路衔接需求，生产周期更短，加工成本更低，即使是现场施工时遇到的非标接口，也可以通过现场放样、手工折弯的方式快速制作，不需要依赖大型加工设备，在设备安装、管路改造的现场作业场景中具备很强的实用性。另外，

　　构件底部延伸出的方形折边除了作为法兰连接面之外，还可以在安装时作为定位基准，安装时只需要将方形折边与设备接口的方形边缘对齐，就能保证整个构件的安装垂直度，避免安装倾斜导致的管路受力不均、接口密封失效问题。在壁厚选择上，可以根据管路内的输送介质压力、物料磨损特性选择对应厚度的钣金板材，常规通风场景采用普通镀锌板即可满足防腐与强度需求，磨损较大的粉体输送场景可以采用耐磨钢板或者不锈钢板制作，多段折弯的结构对于不同厚度的板材都有很好的适配性，不会因为板材厚度变化出现成型困难的问题。
