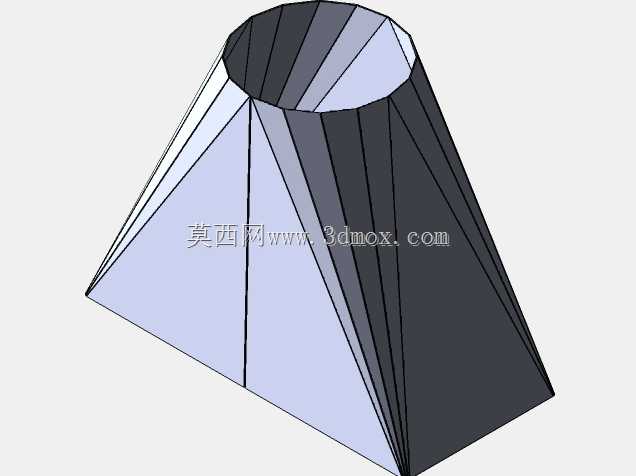

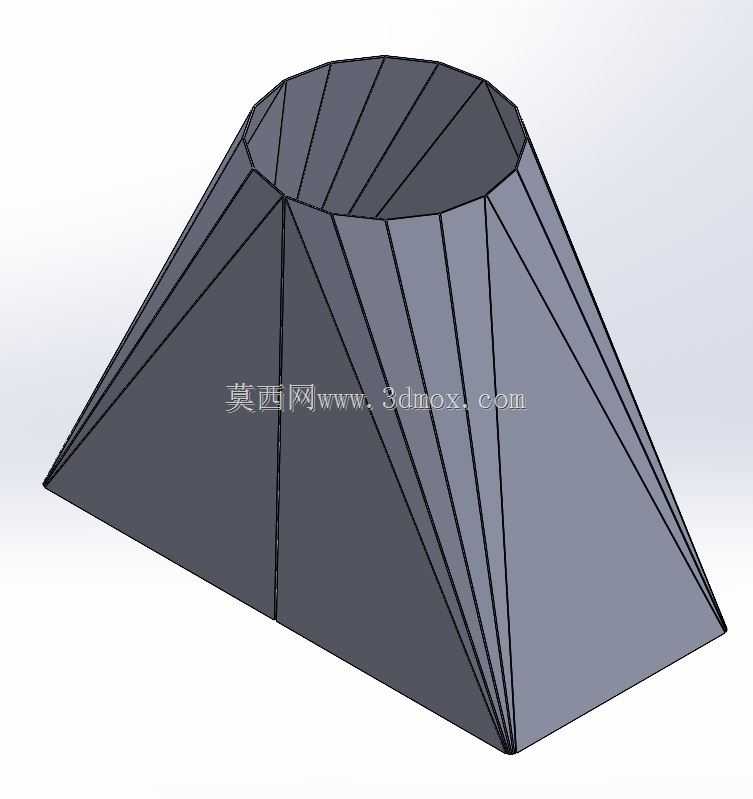

方变圆天圆地方放样折弯钣金结构

　　这类方变圆的放样折弯结构，在通风除尘、物料输送、环保设备的管路衔接场景中应用极为广泛，日常做除尘系统管路布局、粉体输送管道转接、工业通风管道变径时，经常会遇到方形设备接口与圆形管路对接的需求，这一结构就是专门解决两端截面形状不匹配的衔接问题，避免管路对接时出现截面突变带来的风阻骤增、物料卡滞、局部紊流等问题。

　　从实际使用的功能特性来看，该结构属于典型的钣金类变径接头，区别于焊接拼焊的变径结构，放样折弯成型的构件接缝少，整体结构刚性更均匀，在承受管路内部风压、物料冲刷时，应力分布更合理，不会出现拼焊位置应力集中导致的焊缝开裂、变形问题。在粉体输送场景中，光滑过渡的内壁可以减少物料挂壁残留，尤其是输送面粉、塑料粒子、金属粉末这类流动性有差异的物料时，渐变的截面不会形成物料堆积的死角，能有效降低管路堵料的概率；在通风排烟场景中，平滑的型面过渡可以减少局部涡流产生的风噪，同时降低管路系统的压损，减少风机的出力损耗。

　　设计这类构件时，首先要明确两端的安装边界：方形端通常对接设备的方形出风口、方型料仓出口或者方形风管法兰，圆形端对接标准圆形风管、圆型设备接口，设计时需要先锁定两端的截面尺寸、两端面的垂直间距，同时要确认两端面的平行度要求——常规通风管路应用中两端面平行度公差控制在1mm/m即可，若是有压力要求的粉体输送管路，平行度公差需要提升到0.5mm/m，避免安装后法兰密封面错位出现漏风、漏料问题。放样折弯的核心是将三维的变径曲面展开为平面钣金下料图，建模时需要合理拆分折弯面，每个折弯面的折弯角度要匹配现有折弯设备的加工能力，避免出现过小折弯角度导致的板材开裂、折弯不到位问题；同时要预留合适的折弯止裂槽，止裂槽的尺寸要根据板材厚度调整，常规1-2mm厚的冷轧钢板、镀锌板加工时，止裂槽宽度设置为1.5倍板厚即可，防止折弯转角位置出现板材撕裂。

　　从外形尺寸的适配逻辑来说，这类结构没有固定的标准尺寸，完全根据对接的两端接口参数定制，方形端的边长范围可以从几十毫米的小型设备接口，到数米的大型除尘设备出风口，圆形端的直径同样匹配对接管路的通径，设计时要注意变径段的长度不能过短，若变径段长度小于两端截面尺寸差的1.5倍，截面过渡会过于陡峭，不仅折弯加工难度陡增，使用时的流阻也会大幅上升；但变径段也不宜过长，否则会占用过多安装空间，提升材料成本，常规应用中变径锥角控制在15-30度区间是兼顾加工难度、流阻表现、安装空间的最优区间。

　　建模过程中需要注意，放样折弯的钣金件要提前预留板材的折弯扣除量，不同材质、不同厚度的板材折弯扣除值存在差异，比如1mm厚冷轧钢板90度折弯的扣除值约为1.8mm，2mm厚镀锌板的扣除值约为3.5mm，若未准确设置折弯扣除值，下料展开后的尺寸会出现偏差，最终折弯成型后两端的接口尺寸无法和对接法兰匹配，导致安装失败。另外，结构的折缝线分布要均匀，折缝线从方形端的四个角点向圆形端均匀分布，保证每个折弯面的宽度基本一致，避免出现个别面过窄导致折弯时变形、成型后型面凹凸不平的问题，成型后的构件内壁要保证顺滑，没有明显的折弯凸起阻碍物料或者气流通过。

　　在实际安装场景中，该结构两端通常会配套焊接法兰或者插接边，方形端匹配方形法兰的螺栓孔位，圆形端匹配圆形风管的法兰孔位或者插接尺寸，设计时要提前核对对接法兰的孔距、螺栓规格，避免现场安装时出现孔位错位。对于有密封要求的应用场景，比如输送有腐蚀性气体、易燃易爆粉体的管路，折弯成型后还要在接缝位置做满焊处理，同时做密封试漏，保证结构的气密性；普通通风场景下，接缝位置做点焊或者咬口连接即可满足使用要求，能进一步降低加工成本。
