L型带定位缺口钣金支撑安装座

　　日常做设备结构设计时，这类L型折弯钣金支撑件是小尺寸工位辅件里最常用的一类，很多人觉得钣金件就是折个弯打个孔，真到现场装的时候才会发现，边角的小结构没处理好，要么装的时候卡边，要么用久了受力变形翘边，反而耽误整台设备的装配进度。这个构件的核心应用场景集中在小型自动化设备的工位侧边、电控柜内部元件承托、轻型输送线的侧边挡料定位这几类场景，本身承载的载荷不算大，大多是承托小型传感器、走线槽、轻质工装板这类重量在5kg以内的部件，不需要做太厚的板材，常规1.2mm到2mm的冷轧板折弯就能满足强度要求，表面做喷塑或者镀锌处理就能适配一般车间的防腐蚀需求。从结构设计逻辑来看，垂直立边和水平底边的折弯内角做了标准的R角处理，不是直角死折，

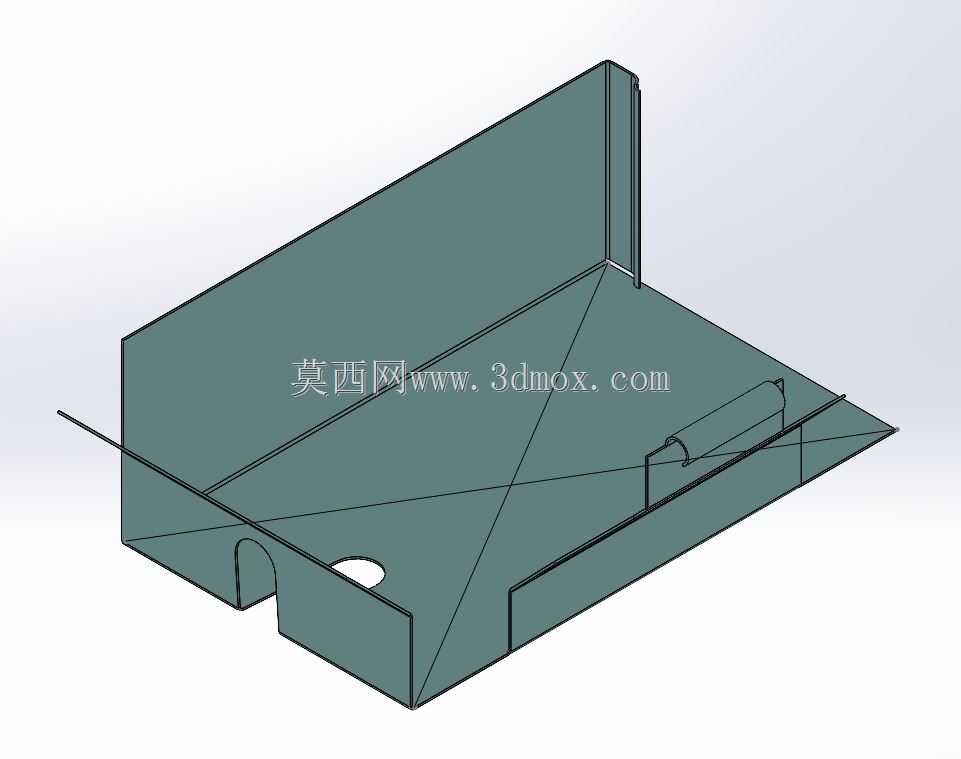

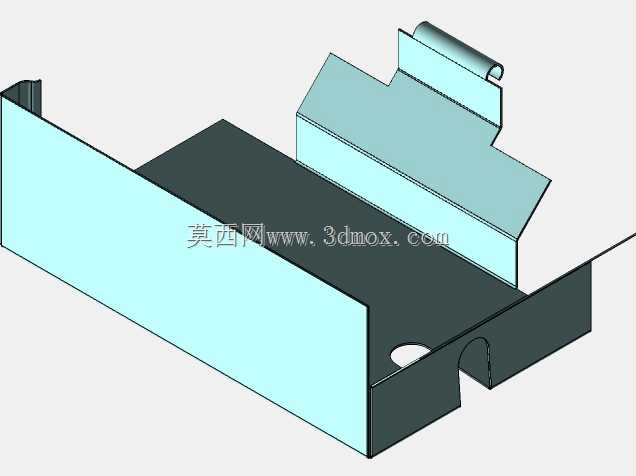

　　一方面是避免折弯处应力集中导致板材开裂，另一方面也能让安装时立边和贴合的设备框架面完全贴实，不会因为折弯处的材料堆积出现缝隙，导致安装后构件歪斜。水平底边上预留的两个不同形状的缺口，一个是半圆开口槽，一个是长圆形避让孔，半圆槽是用来卡装设备上的圆柱型定位销的，安装的时候不需要完全拧下固定螺丝，把构件顺着槽口卡进去就能快速定位，比全封闭的圆孔安装效率高不少，后期调整位置的时候也不用完全拆下来，松掉螺丝就能顺着槽口微调位置；长圆形避让孔是用来避开安装面上的凸起焊点或者螺丝头部的，很多型材框架焊接的时候会有凸起的焊渣，或者框架上预装的螺丝头突出表面，没有这个避让孔的话，底板就没法完全贴实安装面，强行拧螺丝会让底板变形，长期受力还会出现固定螺丝松动的问题。立边靠近顶端的位置做了小幅度的内折压边，这个结构很多新手设计的时候容易漏掉，单块平板立边如果没有压边加强，手稍微用点力就能把立边掰变形，压上一个5mm左右宽度的折边之后，整个立边的抗扭强度能提升三倍以上，哪怕侧面受到意外的磕碰，也不容易出现永久性变形，而且压边的边缘做了钝边处理，没有锋利的切口，安装调试的时候不会划伤操作人员的手部，也不会刮破设备上的走线外皮。底板侧边向上翻起的小折边，一方面是和立边形成封闭的受力结构，让整个构件的刚性更好，另一方面那个翻边上的小卷边结构，是用来临时固定细径走线的，设备上的传感器线可以顺着这个卷边卡进去，不需要额外扎带就能临时固定走线，

　　在样机调试阶段改线的时候特别方便。设计这类钣金件的时候要特别注意安装边界的尺寸预留，水平底板的外延尺寸不能超过安装工位的安全边界，不然会和相邻的运动部件产生干涉，比如用在输送线侧边做挡料的时候，底板如果突出太多，会刮到输送带上的工件，立边的高度也要匹配被承托部件的安装高度，太高会浪费材料，太低的话没法给部件提供足够的侧向支撑，容易导致被承托的部件歪斜。另外折弯的时候要算好板材的折弯扣除量，不同厚度的板材折弯系数不一样，如果直接按理论尺寸下料，折出来的构件实际尺寸会和设计值有偏差，比如2mm厚的冷轧板，90度折弯的扣除量大概在3.5mm左右，下料的时候就要把这个量提前算进去，不然做出来的构件装到框架上会出现孔位对不上的问题。

　　还有底板上的缺口位置，要和安装框架上的定位销位置严格对应，缺口的开口宽度要比定位销的直径大0.2mm左右，太松的话安装后构件会晃，太紧的话卡装的时候会很费劲，甚至卡不进去。这类钣金件不需要做焊接处理，全靠折弯成型，生产效率很高，开料用激光切割一次性把所有孔位和外形切出来，上折弯机几道折弯就能成型，不需要后续的焊接打磨工序，批量生产成本很低，而且整体没有焊接应力，长期使用也不会因为应力释放出现变形。在实际选型替换的时候，要先确认安装面的平面度，如果安装面本身有超过1mm的平面度误差，就不能用这种薄钣金支撑件，不然安装后构件会跟着安装面变形，影响上面固定的部件精度，这时候就要换厚度更大的板材或者机加工的支撑件。另外如果用在有油污或者切削液的工位，表面处理要选镀锌而不是喷塑，喷塑层长期接触切削液容易脱落，镀锌层的耐腐蚀性更好，适合这类潮湿多油的工况。
