带安装耳的钣金壳体结构设计

项目分类:通用五金配件 发布时间:2022-02-05 ID:538245
  • 带安装耳的钣金壳体结构设计
  • 带安装耳的钣金壳体结构设计

  日常做结构设计时,这类带侧装耳的钣金壳体是小型机电内置组件里非常常见的结构,大多用来承载小型控制板、散热模组这类需要固定同时兼顾通风的内置功能单元,常见于小型工控终端、桌面型机电设备的内置功能仓、小型电源模块的外防护结构上。从实际使用场景来看,这类壳体不需要承担大载荷的结构支撑,核心作用是给内部电子元件提供物理防护,隔绝外部灰尘、意外触碰带来的元件损伤,同时预留的安装耳可以直接通过螺栓固定在设备的内部安装梁或者安装板上,不需要额外设计转接固定件,能大幅减少整机装配时的零件数量,降低装配工序的复杂度。

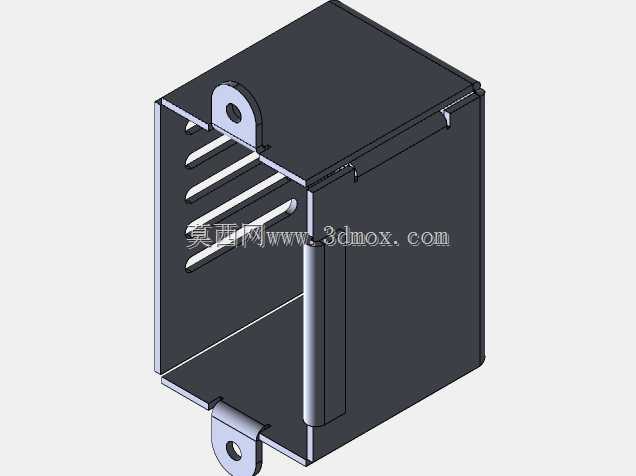

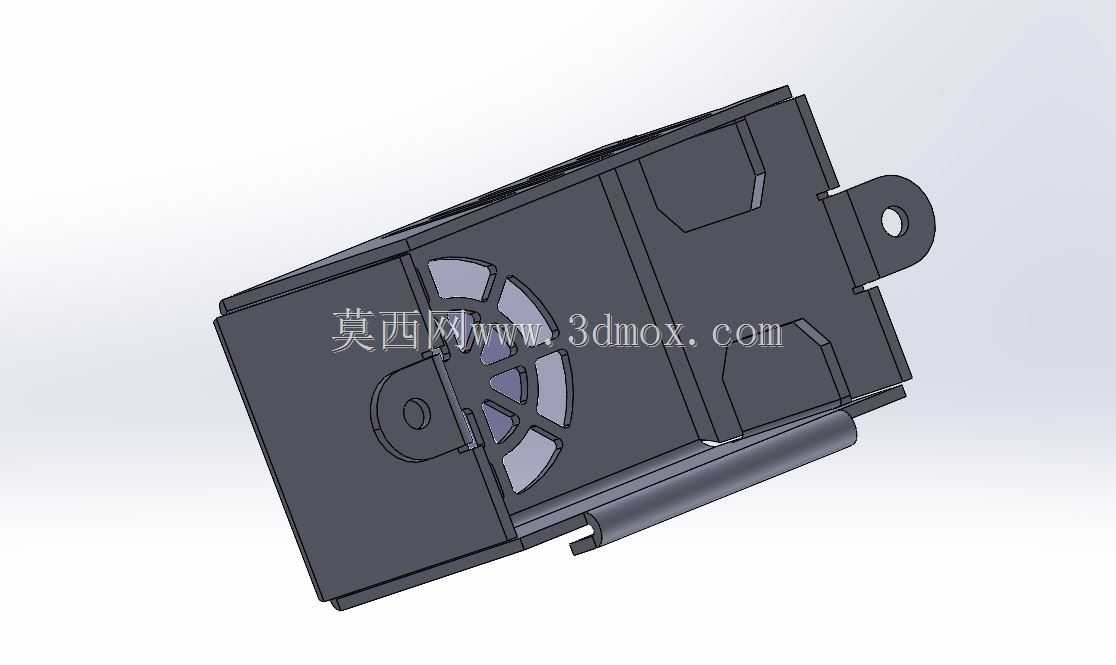

  设计这类钣金件的时候,首先要考虑的是折弯工序的工艺可行性,所有折弯边的内R角要匹配所选板材的厚度,避免折弯时出现开裂或者回弹超差的问题,图中壳体的侧边翻边、安装耳的折弯处都做了合理的圆角过渡,既符合钣金冲压折弯的工艺要求,也能去除锐边避免装配时划伤操作人员。壳体表面预留的格栅式通风口,是对应内部散热风扇的出风位置设计的,通风口的栅条宽度和间隙做了平衡,既保证足够的通风通流面积,满足内部元件的散热需求,也能避免较大的异物掉入壳体内部触碰带电元件或者运转的风扇叶片,栅条的排布方向顺着内部气流的流向,能减少风阻降低散热时的气流噪音。

  从安装边界来看,侧边伸出的安装耳上开有圆形安装孔,孔位距离壳体侧边的距离要满足螺栓安装时的扳手操作空间,两个安装耳的孔位同轴度要控制在合理公差范围内,避免装配时出现孔位错位无法穿入螺栓的问题。壳体的整体外形做了等壁厚的钣金折弯设计,各个拼接边的止口位置做了贴合设计,组装时可以通过卡扣或者点焊完成拼接,不需要额外增加大量的紧固件,能有效控制零件的整体重量和加工成本。壳体一侧预留的半开放槽位,是用来引出内部线束或者对接外部接口的位置,槽位的边缘做了翻边处理,避免锋利的板边划伤线束绝缘层,造成短路隐患。

  实际建模过程中,这类钣金件要优先使用钣金模块进行特征搭建,先绘制基础的平板草图,再依次添加折弯、法兰、切除、成型特征,确保展开后的平板下料图尺寸准确,不需要后续二次修整就能直接用于激光切割或者冲压下料,所有特征的参数要匹配常规钣金加工厂的加工能力,比如最小冲孔直径、最小折弯边高度都要符合行业通用加工规范,避免设计出的结构无法落地加工。壳体表面的平整区域可以用来粘贴产品标识或者参数标签,不需要额外设计标识安装位,充分利用钣金件的平面空间。这类结构在做强度校核时,主要考虑安装固定后的抗振动性能,因为大多用在有轻微振动的机电设备上,安装耳和壳体主体的连接位置要做适当的加强,比如增加小的压筋或者折弯补强,避免长期振动后安装位置出现开裂变形,影响内部元件的固定稳定性。
