家用燃气灶具燃烧器头结构设计

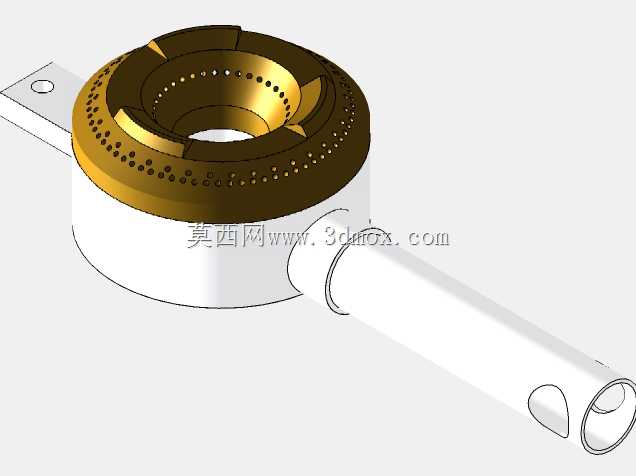

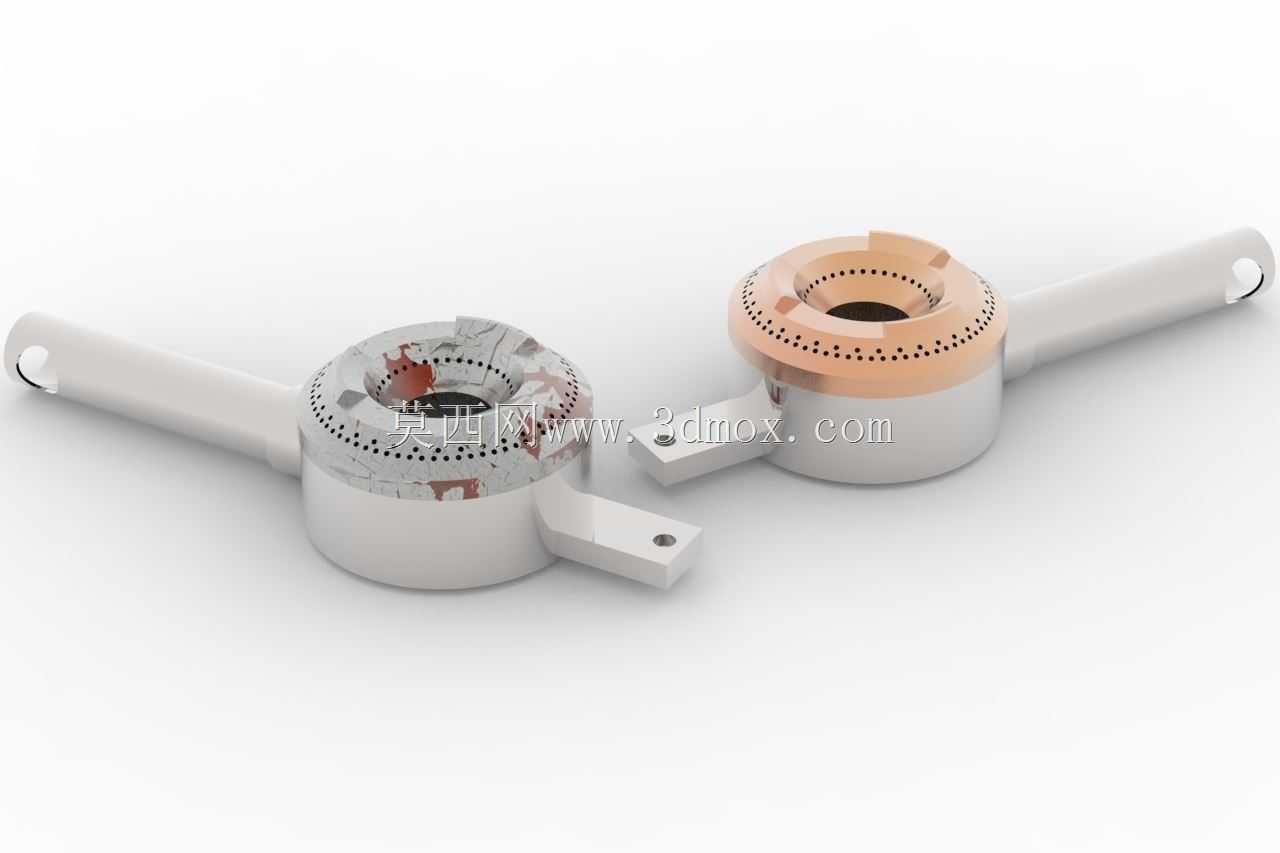

　　日常家用嵌入式、台式燃气灶具的核心燃烧部件就是这类燃烧器头，它直接决定灶具的热效率、燃烧充分度与烟气排放指标，是灶具整机里最核心的功能组件，不管是民用厨房灶具、小型商用台式灶还是户外便携燃气炉，都需要匹配对应参数的燃烧器头来完成燃气的稳定燃烧。从结构上看，这款燃烧器头采用分体式设计，上部火盖采用铜合金材质，下部基座与引射管采用铝合金压铸成型，两种材质的搭配是经过多轮工况验证的：铜合金的耐高温性能更好，长期接触800℃以上的火焰灼烧不易变形，火孔区域的抗烧蚀能力远优于铝合金，而下部基座不需要直接接触高温火焰，用铝合金可以在保证结构强度的前提下降低整体重量，同时压铸工艺的成型精度更高，引射通道的内壁粗糙度更容易控制，

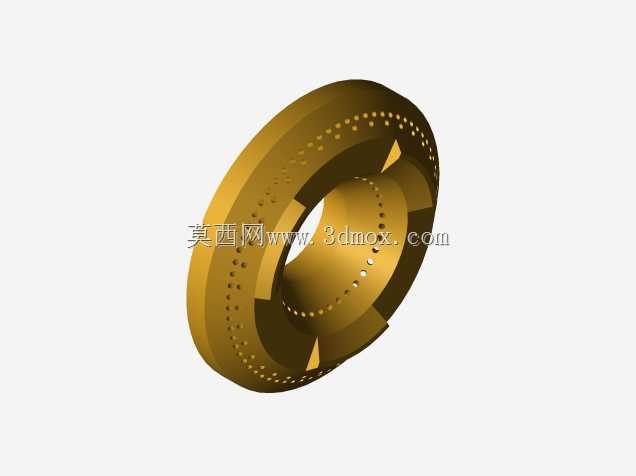

　　能减少燃气引射过程中的阻力损失。设计这款燃烧器头的时候，首先要匹配的是家用灶具的额定热负荷，常规家用灶单眼热负荷在3.5kW到4.5kW区间，火盖上的火孔采用多排环形布置，外圈主火孔为斜向出火设计，角度控制在20度到25度之间，这样火焰喷出后能更好地贴附锅底，减少热量向周围空气的散逸，提升热效率；内圈的小火孔为竖直出火，主要负责小火状态下的稳定燃烧，避免调小火时出现离焰、熄火的问题。火孔的直径设计在0.9mm到1.2mm之间，孔径太小容易被烹饪溢出的汤汁、积碳堵塞，孔径太大则会导致火焰传播速度跟不上燃气喷出速度，容易出现脱火问题，同时火孔之间的间距保持在3mm以上，防止相邻火孔的火焰互相干扰，避免出现火焰合并、燃烧不完全的情况。

　　引射管的设计是整个燃烧器头的核心，它利用燃气从喷嘴高速喷出的射流作用，将周围的一次空气吸入引射管内部，和燃气进行充分预混，引射管的收缩段、混合段、扩压段的长度比例经过反复调整，保证一次空气的引射量达到理论空气量的60%左右，这样既能让燃烧更充分，减少一氧化碳的生成，又能避免一次空气过多导致的火焰不稳定。引射管末端的安装支耳上设计有定位孔，和灶具底壳的定位柱配合后，可以保证燃烧器头的安装位置精度，让喷嘴和引射管的进气口保持同轴，偏差控制在0.5mm以内，否则会导致引射效率下降，出现燃烧黄焰、噪音大的问题。基座侧面的定位凸台是用来和火盖配合定位的，保证火盖安装后不会出现转动，火孔的位置和引射通道的出口精准对齐，

　　不会出现燃气从配合缝隙溢出的情况。安装边界方面，这款燃烧器头的整体高度控制在65mm以内，引射管的水平长度为110mm左右，适配常规家用灶具的底壳安装空间，火盖的最大外径为120mm，和常规的炉头装饰盖、锅支架尺寸匹配，不需要额外调整灶具的其他配套结构。在实际使用场景中，这类燃烧器头需要承受日常烹饪的溢液考验，所以火盖和基座的配合面设计有密封台阶，即使有少量汤汁溢出，也不会顺着配合缝隙流到引射管内部，避免下次点火时出现爆燃的问题；同时火盖的表面设计有导流槽，溢出的汤汁会顺着导流槽流到灶具的盛液盘里，不会在火盖表面积存形成积碳。设计过程中还要考虑火孔的防堵性能，外圈火孔采用阶梯孔设计，外侧孔径略大于内侧孔径，即使有少量积碳附着在火孔出口，也不会完全堵塞火孔，日常清洁时用毛刷就能轻松清理，不需要拆卸火盖。另外，燃烧器头的整体流道设计没有直角拐角，所有转角都采用圆角过渡，减少燃气和空气混合过程中的涡流损失，降低燃烧时的工作噪音，正常燃烧时的噪音可以控制在55dB以下，符合家用厨电的噪音标准。在结构强度方面，引射管和基座的连接位置做了加厚处理，因为安装时需要对接喷嘴，日常清洁时也可能会有外力触碰，加厚设计可以避免这个位置出现断裂变形，保证长期使用的结构稳定性。铜合金火盖的表面做了高温氧化处理，长期使用后不会出现明显的变色变形，比普通铸铁火盖的抗腐蚀性能更好，使用寿命可以达到8年以上，满足家用灶具的整机寿命要求。
