偏心传动结构曲柄盘机械构件

项目分类:通用机械零部件 发布时间:2022-02-05 ID:538330
  • 偏心传动结构曲柄盘机械构件
  • 偏心传动结构曲柄盘机械构件
  • 偏心传动结构曲柄盘机械构件
  • 偏心传动结构曲柄盘机械构件
  • 偏心传动结构曲柄盘机械构件

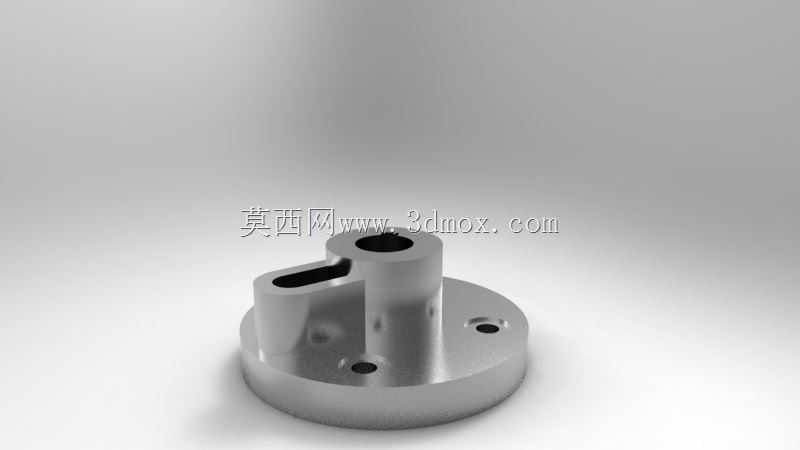

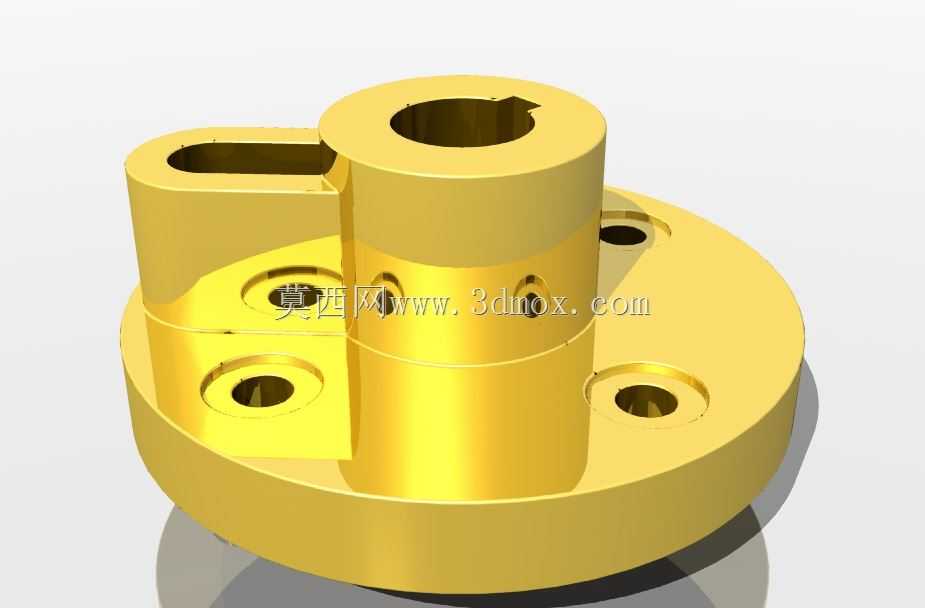

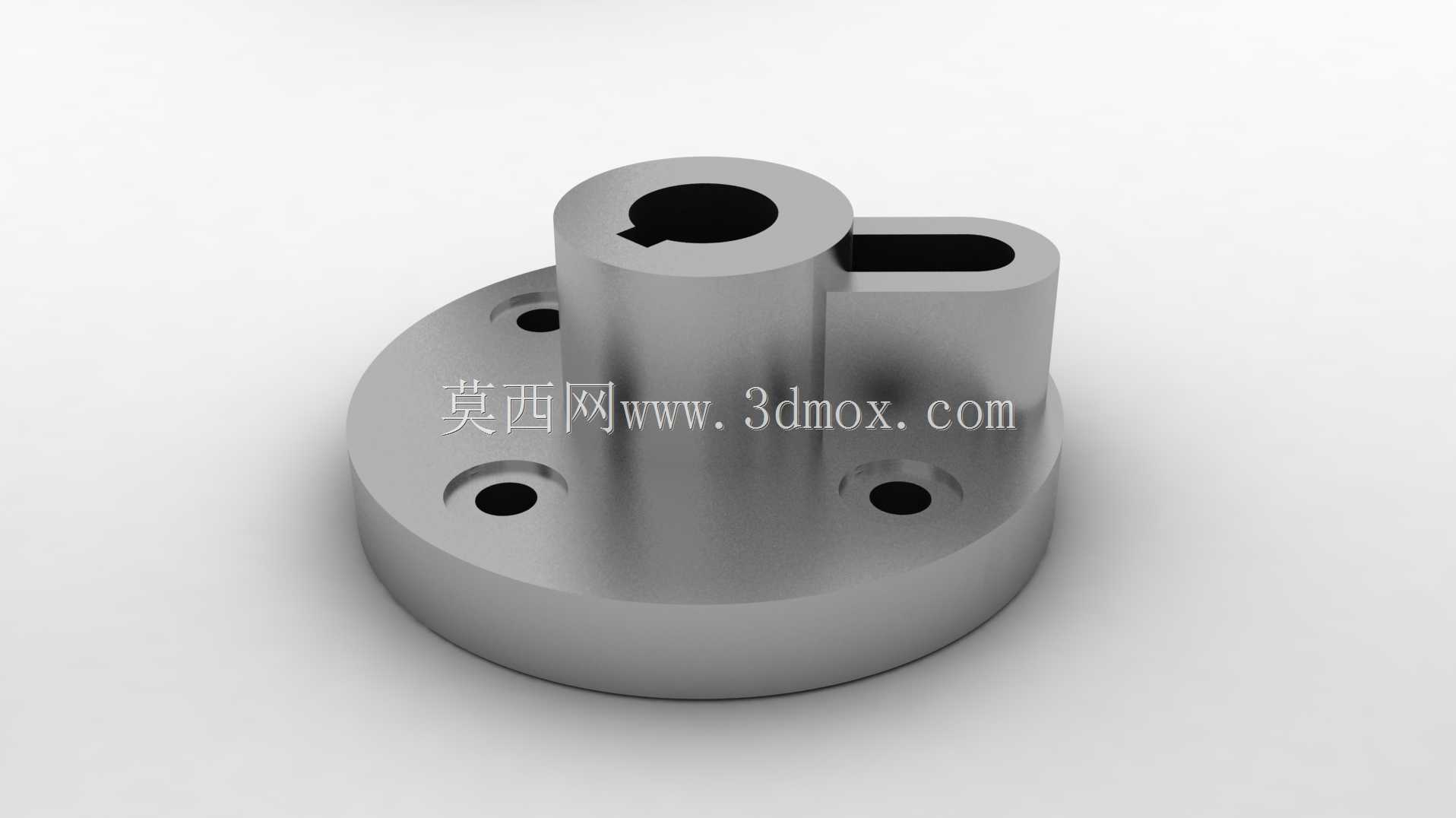

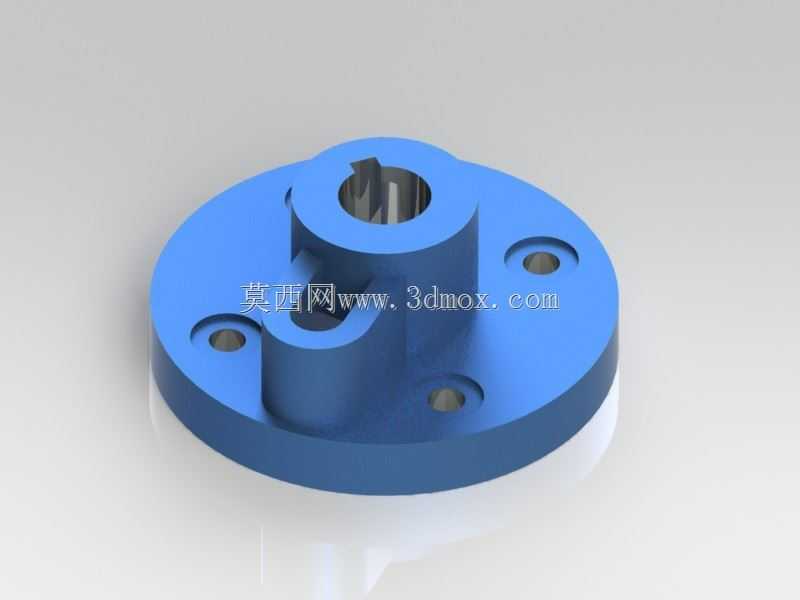

  在各类需要实现回转运动与往复运动转换的传动场景中,这类偏心结构的盘类构件是核心传力单元,常见于中小型冲压设备的进给机构、轻工包装机械的间歇传动模组、通用机床的进给传动链以及部分农用机械的动力输出端,承担着将主轴的连续回转运动转化为从动件规律往复动作的核心作用,其结构设计的合理性直接决定整套传动机构的运行精度与疲劳寿命。从实际装配边界来看,该构件底部为带安装孔的圆形法兰基座,基座上的三个通孔呈非均匀圆周分布,对应安装面的定位销孔与螺栓过孔位置,安装时可通过内六角螺栓将基座完全固定在设备的安装立板或主轴端面上,基座底面的平面度要求控制在0.02mm以内,避免安装后出现偏载导致的传动抖动。基座上方的偏心立柱是实现曲柄功能的核心结构,

  立柱中心与基座回转中心存在固定偏心距,这个偏心距的数值直接决定从动件的行程范围,设计时需要根据整套机构的动作行程要求反推确定,立柱外圆的圆柱度公差需控制在0.015mm以内,保证与配套连杆铜套的配合间隙处于合理区间,既不会因为间隙过大产生传动冲击,也不会因为间隙过小出现运转卡滞。立柱侧面开设的长条形通槽为传动销的安装让位槽,同时可作为传动过程中的应力释放结构,避免偏心位置在长期交变载荷作用下出现应力集中开裂,槽口的边缘做了R1.5的圆角过渡,进一步降低应力集中系数。整个构件的外形没有多余的冗余结构,所有非配合面的拔模斜度控制在1°以内,既满足金属切削加工的工艺要求,也适配粉末冶金压制成型的批量生产需求。从设计思路层面,

  这类构件在建模时首先需要确定回转中心与偏心中心的相对位置,以基座底面为装配基准面,先绘制基座的法兰轮廓,确定安装孔的分布圆直径与孔径,再向上拉伸生成偏心立柱结构,最后切除侧面的长槽结构,建模过程中需要重点校验偏心立柱与基座连接位置的壁厚,保证最小壁厚不小于5mm,满足45号钢调质处理后的强度要求,同时要对所有锐边做倒钝处理,避免装配过程中划伤操作人员,也减少运转过程中的应力集中点。在实际设备运行过程中,该构件随主轴做匀速回转运动,偏心立柱带动配套的连杆做平面运动,进而驱动末端的滑块或摆杆实现预设的动作轨迹,由于长期承受交变的弯曲与冲击载荷,构件的材质通常选用45号钢经调质处理,硬度控制在HB220-250之间,

  配合表面做高频淬火处理,硬度达到HRC45-50,提升配合面的耐磨性能,延长构件的使用寿命。安装时需要保证基座端面与主轴轴线的垂直度误差不超过0.02mm,否则会导致偏心立柱的回转轨迹出现偏摆,进而引发整套传动机构的振动、噪音过大,甚至出现连杆卡死的故障。在日常设备维护中,需要定期检查该构件安装螺栓的预紧力,同时检查偏心立柱与连杆配合面的磨损情况,当配合间隙超过设计允许值的0.1mm时,需要及时更换构件或配套铜套,避免传动精度下降影响设备的加工或运行精度。
