便携式触控多媒体播放器精细三维结构

　　做消费电子结构设计这些年，手持类便携数码产品的建模最考验对人机交互边界、装配公差堆叠的把控，这次完成的这款触控便携播放器三维模型，从一开始的草绘阶段就锚定了单手握持的核心使用场景——日常通勤时单手持握操作拇指覆盖触控区域的可达范围，是确定整机轮廓弧度的核心依据。整机采用一体化铝合金背壳搭配正面钢化玻璃触控面板的叠层结构，建模过程中先拆分出背壳的金属冲压成型特征：背壳边缘的R角从顶部到底部做了渐变处理，靠近握持虎口位置的R角放大到1.2mm，既避免金属锐边硌手，也给侧边的物理按键预留了0.3mm的装配间隙，不会出现按键卡滞的问题。底部的3.5mm音频接口做了精准的安装边界预留，接口中心距离机身底边4.2mm，

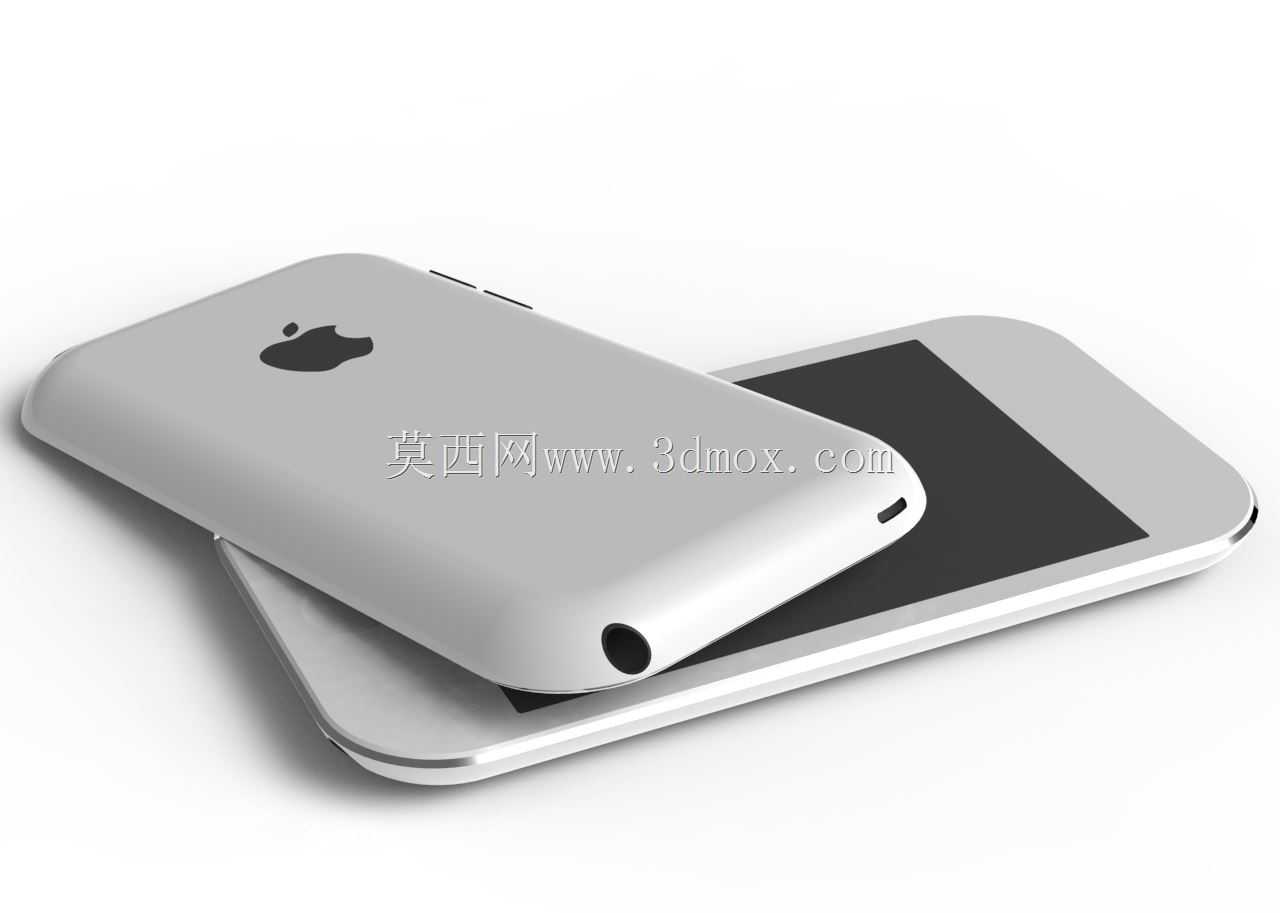

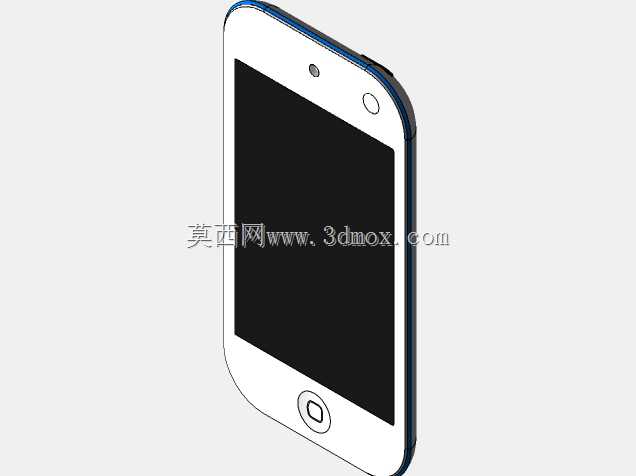

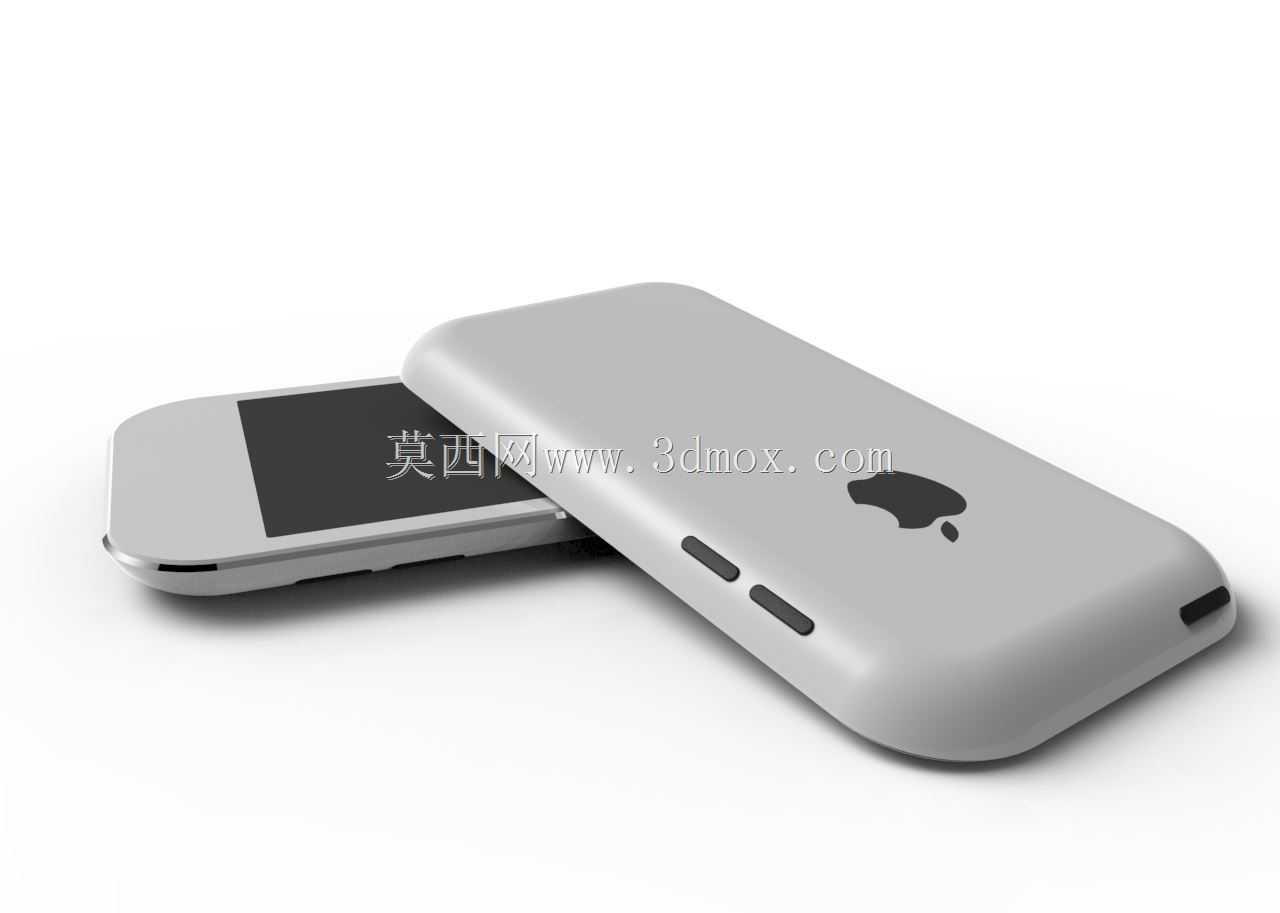

　　接口周围的塑料加强筋厚度设置为0.8mm，既保证接口插拔时的结构强度，也不会过度侵占内部电池的仓体空间。正面的触控显示模组采用全贴合设计，建模时把显示层、触控层、保护玻璃的三层叠层公差控制在0.15mm以内，屏幕黑边的宽度从顶部到底部保持一致，视觉上的对称感是手持数码产品精致度的核心来源，这点在草绘阶段就拉了对称基准线做约束，避免后期曲面偏移出现宽窄边的问题。侧边的音量按键、电源按键都做了独立的按键支架特征，按键的凸起高度设置为0.7mm，按压力度对应的行程预留0.25mm，这个行程参数是参考了多数用户按动按键的指尖反馈确定的，行程太短会有生硬的触碰感，太长则会出现按键松垮的旷量。背壳的苹果logo区域做了0.1mm的下沉蚀刻特征，

　　建模时没有用简单的贴图替代，而是做了实际的曲面凹陷，还原金属蚀刻的真实质感，这个细节在做产品渲染验证外观效果时，能准确呈现不同光线角度下logo的光影变化。内部结构的建模也同步做了堆叠验证：电池仓的尺寸匹配3.7V锂聚合物电池的常规规格，主板区域预留了WIFI模块、音频解码芯片的安装位，各个元器件之间的安全间隙保持在0.5mm以上，避免组装时出现元器件干涉。机身顶部的边角做了大弧度的曲面过渡，这个弧度不仅是外观需求，也对应了内部天线的净空区要求，金属背壳在天线位置做了纳米注塑的断点特征，保证无线信号的传输效率，这点在建模时特意和天线设计的常规参数做了匹配，没有做成全封闭的金属壳体，避免出现信号屏蔽的结构缺陷。从实际应用场景来看，

　　这个模型既可以作为消费电子结构设计的教学案例，帮助新人理解手持设备的公差堆叠、人机工程设计逻辑，也可以用于数码配件的设计开发——比如保护壳的建模可以直接参考这个整机的外轮廓尺寸，预留0.2mm的装配间隙就能做出贴合度合格的保护套结构，贴膜的定位尺寸也能直接从模型的正面屏幕轮廓提取，不用再反复测绘实机。建模过程中所有的曲面都做了G2连续处理，背壳和正面玻璃的衔接处做了0.1mm的台阶差，这个台阶差是为了给屏幕粘贴的泡棉胶预留压缩空间，组装完成后玻璃和金属背壳的衔接处不会出现高低不平的刮手感。底部的扬声器开孔做了阵列式的通孔特征，每个开孔的直径0.8mm，开孔之间的间距1.2mm，开孔区域的内侧做了防尘网的安装槽，槽深0.2mm，刚好可以粘贴0.15mm厚度的尼龙防尘网，不会出现防尘网突出壳体的问题。整个模型的尺寸控制在长度110mm、宽度58mm、厚度7.2mm，这个厚度是兼顾电池容量和握持手感的平衡值，太薄会压缩电池仓空间导致续航不足，太厚则会让单手握持时的虎口张开角度过大，长时间持握容易产生疲劳。
