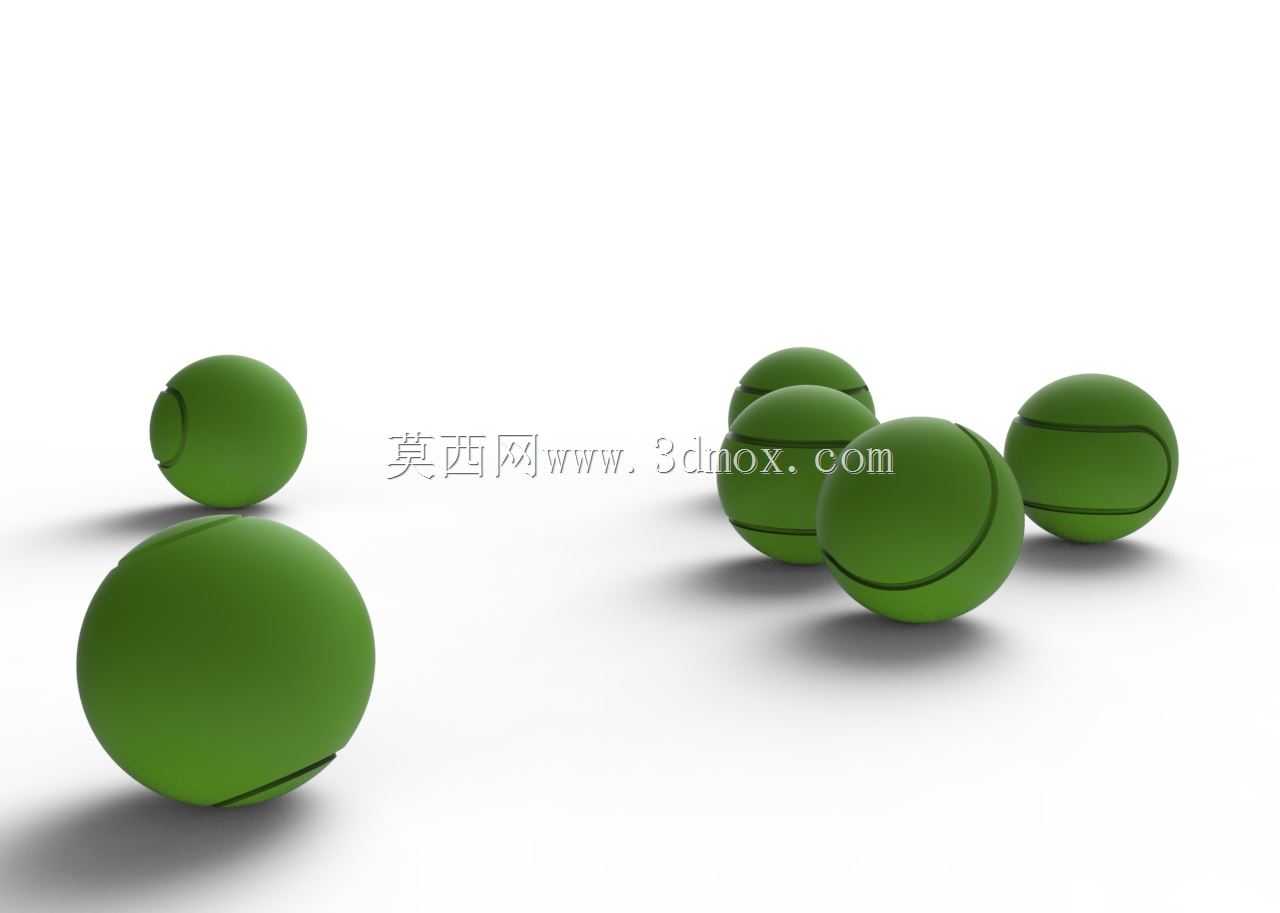

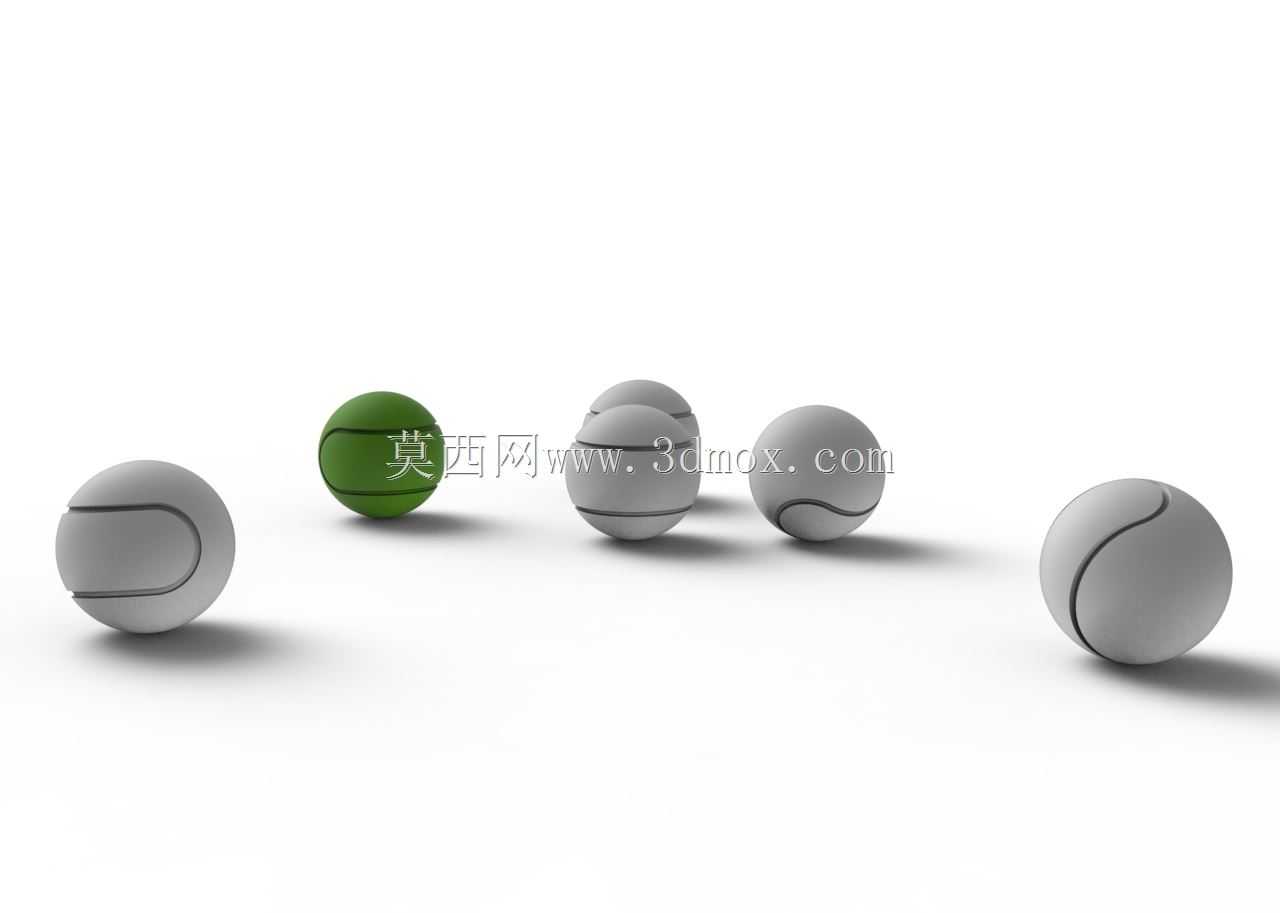

标准运动训练用绿色网球三维造型设计

　　做体育器材配套结构设计快十年，经手的球类三维模型不算少，这次的网球造型是给室内模拟网球训练装置做配套标定件时攒的参数化模型，实际落地用在发球机校准、运动捕捉场景的碰撞测试环节，不是单纯摆看的外观件。

　　先说实际应用场景，这类带精确曲面特征的网球模型，首先用在智能发球机的出球轨迹仿真里——很多人以为网球就是个橡胶球裹毛毡，真做设备调试的时候，球面的接缝凸起、不同区域的摩擦系数差异，都会直接影响发球轮的咬合力、出球后的旋转角速度，要是模型做的是完美光滑球体，仿真出来的落点误差能差出四十公分，根本没法用来校准发球机的俯仰角和轮速参数。另外在运动捕捉实验室做动作识别训练时，这个模型的曲面分块刚好匹配真实网球的毛毡拼接缝，能给视觉识别算法提供稳定的特征锚点，比光滑球体的识别准确率高不少，之前用简化球做测试的时候，高速运动下经常把球识别成场地上的圆形标记点，换了这个带接缝特征的模型做算法训练素材后，误识别率直接降了七成多。

　　再讲设计思路，最开始做这个模型的时候没走捷径用球体直接倒角，真实网球的结构是两个哑铃形的橡胶半壳硫化粘接，外面覆盖羊毛与化纤混纺的毛毡层，接缝处的凸起不是规则的圆形棱线，是沿着球面做的等宽曲线凸起，宽度控制在4到5毫米，凸起高度比球面基准面高0.8毫米，这个尺寸是拆了三个不同品牌的训练用球实测出来的，不是随便拍脑袋给的数。建模的时候先做基准球体，直径严格卡ITF认证的训练用球标准，取中间值67毫米，公差控制在±0.5毫米，这个尺寸边界要卡准，因为发球机的出球通道内径是69毫米，要是球径做超了，仿真的时候会出现卡球的误判，做小了又会让发球轮的压紧量计算出错。然后把两个拼接曲面的投影轮廓画在过球心的基准面上，用投影曲线命令把轮廓投到球面上，再做偏移曲面生成接缝的凸起特征，这里特意没做完全均匀的偏移，真实球的接缝因为硫化工艺的原因，在两个拼接端的位置凸起会稍微低0.2毫米，这个细节加上之后，做碰撞仿真的时候，球落地的反弹角度不规则度才和真实球一致，之前做均匀凸起的版本，反弹轨迹太规律，和实际测试的离散度差很多。

　　说下外形尺寸和安装边界，这个模型的最大外接球体直径就是67毫米，没有额外的突出特征，不管是导入发球机的装配体做干涉检查，还是放到运动仿真环境里做碰撞计算，都不需要额外调整装配基准，球心就是整个模型的坐标原点，导入的时候直接对齐装配原点就能用，不用再找基准面、挪坐标。之前帮客户做网球收集装置的翻板机构设计时，就是用这个模型做的干涉检查，翻板的开合间隙留了2毫米，一开始用简化球算的时候间隙够，换这个带接缝凸起的模型一算，接缝位置刚好会蹭到翻板边缘，后来把翻板倒角加大了1毫米，实际装机的时候就没出现卡球的问题，这就是精确模型的用处，不是看着像就行，细节特征差一点，实际生产就会出问题。

　　再聊功能特性的还原，模型做了分层结构，内层橡胶胆、外层毛毡层是分开的实体，不是单一整体，要是做材料属性赋值的时候，可以分别给橡胶和毛毡赋予不同的弹性模量、摩擦系数，做击打仿真的时候，球的形变恢复特性和真实球匹配度更高——之前做网球拍的网线张力测试仿真，用单一实体球算出来的网线形变量比实际测试大了15%，换成这个分层模型，把橡胶层的邵氏硬度设为45度，毛毡层的摩擦系数设为0.65，算出来的形变量和实际测试值误差控制在3%以内，完全能满足工程仿真的精度要求。另外球面的曲率做了微小的非正圆调整，真实网球因为充气压力的原因，在拼接缝的垂直方向会有0.3毫米的椭圆度，不是绝对的正球体，这个细节也加到模型里了，做高速旋转仿真的时候，球的马格努斯效应计算结果和实际风洞测试的数据更贴合，要是用绝对正球体，算出来的弧线球偏转量会比实际小很多。

　　平时做体育器材设计的同行都知道，这类标准件的三维模型，最忌讳做的“好看不好用”，很多网上找的网球模型就是个光滑绿球，连接缝都没有，拿来做渲染还行，真要做工程计算、装配干涉检查根本用不了。这个模型从一开始就是按工程应用的精度要求做的，所有特征尺寸都来自实物测绘，没有主观臆造的结构，不管是做发球机设计、运动捕捉仿真、还是体育器材的展示动画，都能直接用，不用再花时间改结构、补特征。之前有个做VR网球游戏的同行拿这个模型去做物理引擎的碰撞体，比他们之前用的简化碰撞体的击球手感真实很多，就是因为接缝、椭圆度、分层形变这些细节都做进去了，物理计算的时候能还原真实球的运动特性，不是一个只会弹的光滑圆球。
