IP68防护等级电缆防水密封接头

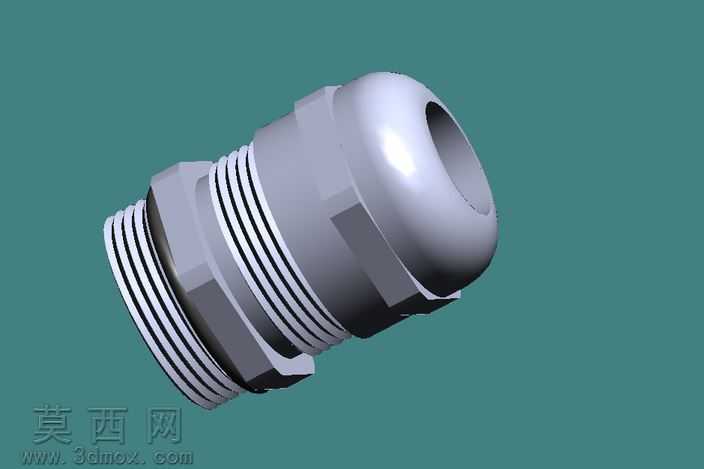

本作品为IP68等级电缆防水密封接头的三维数字化模型，建模阶段严格遵循工业防水接头的通用设计规范，以公制外螺纹连接端、线缆锁紧端、内置密封腔的三段式结构为核心搭建基础特征。建模过程中首先通过旋转凸台命令生成接头的主体回转基体，精准还原外螺纹段的牙型参数、退刀槽尺寸，以及中部六角拧动位的对边宽度、倒角角度，确保六角结构的尺寸符合标准扳手的操作空间要求；针对端部的线缆穿入端，采用圆弧过渡的曲面造型，既避免穿线时划伤线缆外皮，也优化了接头整体的视觉协调性。模型的细节特征处理上，对螺纹段的起始收尾处做了自然的退刀收尾处理，还原真实机加工零件的工艺特征，中部六角棱边做了微小倒钝处理，避免应力集中的同时符合实际零件的加工细节；密封腔位置预留了标准密封件的安装空间，内部的卡位台阶尺寸经过精准测算，可匹配对应规格的橡胶密封圈与锁紧爪结构，保证模型的结构合理性与实际生产的可落地性。材质与渲染阶段，主体采用哑光银灰色工程塑料或镀锌金属材质，通过调整材质的粗糙度、反光度参数，还原工业五金件的真实质感，螺纹牙底的细微阴影、六角面的轻微反光都经过渲染参数调试，让模型呈现出接近实物的视觉效果；背景选用低饱和度的青绿色，突出接头主体的结构轮廓，多角度渲染图可清晰展示接头的外螺纹细节、六角拧动结构、端部圆弧造型等核心特征。设计思路上围绕IP68防护等级的核心需求，在结构上保证螺纹连接端可与设备壳体紧密旋合，中部六角位提供足够的拧动受力面，端部锁紧结构配合内部密封件可抱紧穿入的电缆外皮，实现防尘、防水浸入的密封效果，整体结构紧凑，各部分尺寸比例协调，既满足工业场景下的线缆固定、密封防护功能需求，也通过规整的造型设计兼顾了产品的外观质感，模型的所有特征参数均参考行业通用的电缆接头尺寸标准，可用于产品结构展示、安装模拟、选型参考等场景。
