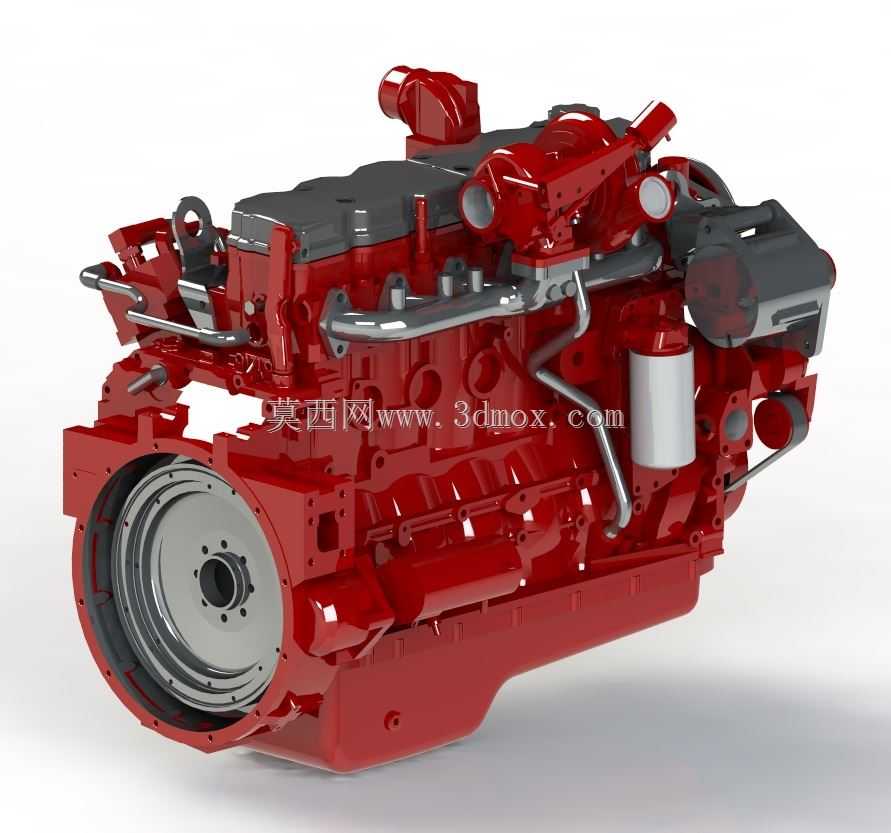

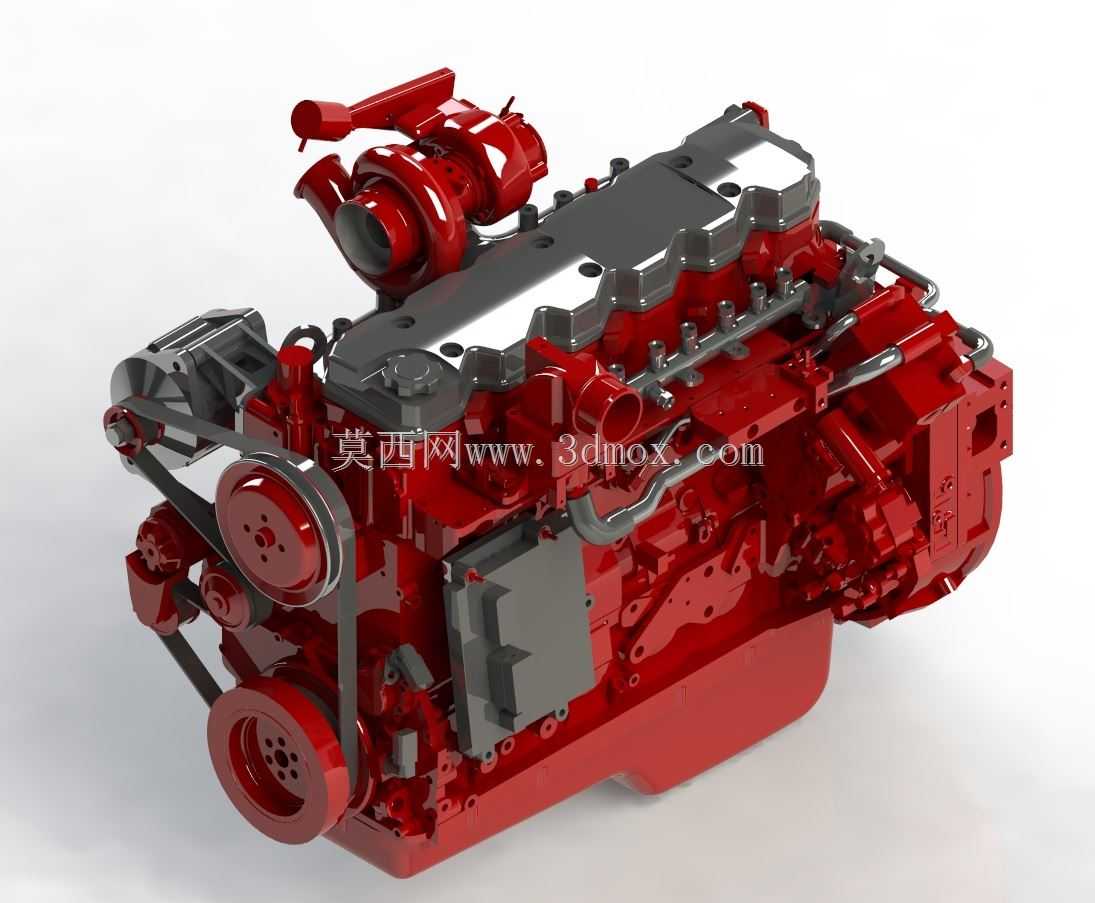

康明斯QSB e6柴油动力装置结构模型

　　这款康明斯QSB e6柴油动力单元的三维结构，在商用车动力配套、工程机械动力搭载、固定式发电机组动力源等场景中都有极高的参考价值，做整机布置的工程师都清楚，这类直列六缸柴油机的外围接口布局直接决定了整车或整机的管线走向、安装支架设计难度，建模时完全还原了实机的安装边界，能直接用于主机厂的前期动力舱匹配校核，不用再反复测量实机尺寸调整安装点位。从实际用途来看，该机型主打高负荷工况下的稳定动力输出，覆盖160-260马力段的动力需求，可满足轻卡、中卡、小型挖掘机、装载机、路面养护设备的动力配置要求，也可作为应急发电、水泵机组的固定动力源，其结构设计充分考虑了不同配套场景的通用性，前端轮系的预留安装位可适配空调压缩机、液压泵、

　　发电机等不同辅件的选装需求，不用额外改动缸体前端的安装基面。从功能特性上看，模型完整还原了高压共轨燃油系统的布局，高压油管的走向、喷油器的安装位置、燃油滤清器的安装支架都和实机一致，进排气侧的结构区分清晰，涡轮增压器的安装角度、中冷器进出气接口的方位、排气歧管的连接法兰尺寸都做了精准还原，做进排气系统匹配的设计人员可以直接提取接口尺寸，对接后续的管路设计。冷却系统的进出水口位置、机油冷却器的安装结构、油底壳的外形轮廓也都完整呈现，尤其是油底壳的倾斜角度和放油螺塞的位置，直接关系到底盘布置时的离地间隙校核，很多前期匹配忽略油底壳外形导致后期干涉的问题，借助这个模型可以在设计阶段就完全规避。设计思路上，这款机型采用了集成化的缸盖设计，

　　将气门室罩盖、凸轮轴轴承座的部分结构做了集成处理，减少了外围密封面的数量，降低了长期使用后的渗漏风险，缸体采用了加强筋布局，在曲轴箱两侧做了交错式的加强结构，兼顾了结构强度和整机重量控制，前端轮系采用了多楔带传动，自动张紧轮的安装位置做了优化，日常维护时不用拆解过多外围部件就能更换传动带，售后维护的便利性在建模时也通过结构布局体现了出来。外形尺寸方面，模型还原的实机长宽高边界分别为1020mm、680mm、890mm，安装悬置的点位分布在缸体两侧的四个凸台位置，悬置安装孔的中心距横向为420mm、纵向为580mm，安装基面距离油底壳最低点的高度为120mm，这些尺寸参数在做整机布置时可以直接作为硬点约束，

　　不用再额外预留过大的安全间隙。进气侧预留的空气滤清器安装支架接口、启动马达的安装方位、发电机的调节滑槽结构都完整呈现，做电气系统匹配的工程师可以直接根据启动马达的接线柱位置设计整车线束的走向，避免线束和高温排气部件距离过近引发的老化问题。另外模型也还原了该机型的后处理安装接口，排气出口的法兰尺寸、尿素喷射单元的安装预留位都和量产机型一致，满足排放升级后的配套需求，不用再对排气侧结构做二次改动。对于做三维建模的从业者来说，这个模型的分模逻辑、部件装配层级也有很高的参考价值，从缸体、缸盖等核心铸件，到螺栓、管夹、密封垫等标准件都做了独立的零件层级，拆解后可以直接用于学习复杂动力总成的装配关系，理解内燃机的结构组成逻辑，也可以作为同类动力产品设计时的参考基准，对比不同机型的结构差异，优化自身设计的布局合理性。
