HMV165型轴向柱塞液压马达三维结构

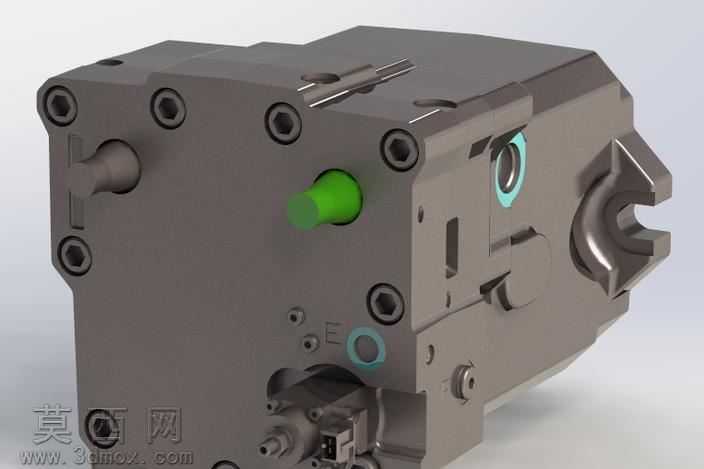

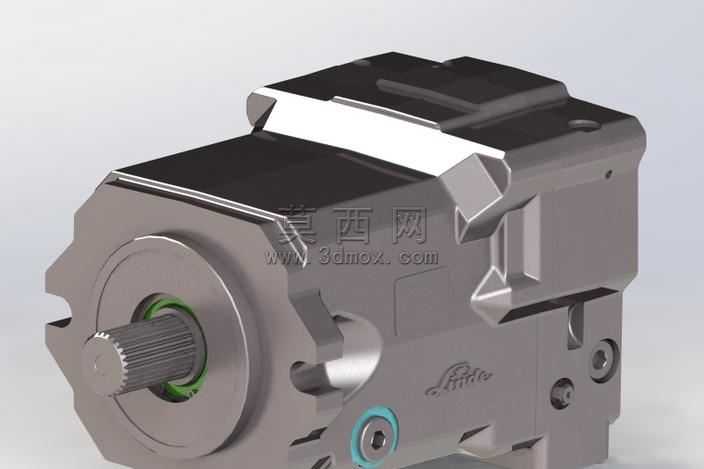

本模型为HMV165型斜盘式轴向柱塞液压马达的高精度三维建模成果，建模过程严格遵循轴向柱塞液压元件的实际工程尺寸比例，完整还原了该型液压马达的全部核心结构与外部装配特征。建模阶段首先搭建整体装配基准坐标系，以输出花键轴的中心轴线为核心装配基准，依次完成前端盖组件、缸体转子组件、柱塞滑靴组件、斜盘倾角调节机构、后端配流盘组件、壳体主体结构的分零件建模，再按照实际装配约束完成整体装配，所有配合间隙、安装孔位、密封槽结构均参照实物测绘参数还原，保证各部件的装配逻辑与真实产品完全一致。材质渲染阶段针对不同部件的实际加工材质做了区分处理：输出花键轴采用调质合金钢材质，赋予磨砂金属质感并还原齿面的加工纹理；壳体采用高强度铸铁材质，做哑光深灰金属漆面处理，还原铸造壳体的细微颗粒质感；前端盖内的旋转密封圈采用氟橡胶材质，赋予深绿色半哑光橡胶质感；壳体侧面的油口堵头采用蓝绿色工程塑料密封材质，还原密封件的色彩与质感；壳体表面的品牌标识采用蚀刻凹刻效果处理，还原实物的铭牌细节。结构设计上完整还原了该型液压马达的核心功能特征：前端的渐开线花键输出轴可直接连接负载，轴端的密封结构可防止高压油液泄漏；壳体侧面的两个主油口为进出油通道，通过改变进出油方向即可实现输出轴的正反转；内部的斜盘倾角调节结构可适配不同排量的输出需求，配流盘的腰型配流窗口结构也做了精准还原，可直观展示高压油驱动柱塞往复运动、带动缸体旋转输出扭矩的工作原理。整体模型结构完整，细节丰富，可用于液压传动原理教学、液压系统装配仿真、设备配套选型展示等场景，能够清晰展示轴向柱塞液压马达的外部安装特征与内部核心传动逻辑。
