起重机配套邦飞利绞车结构三维建模

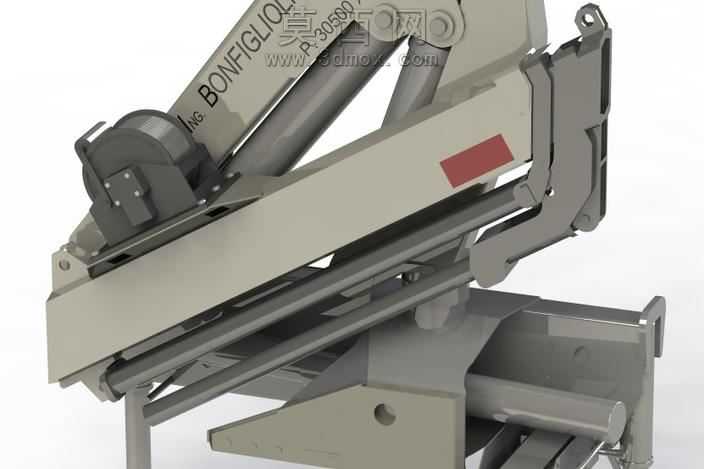

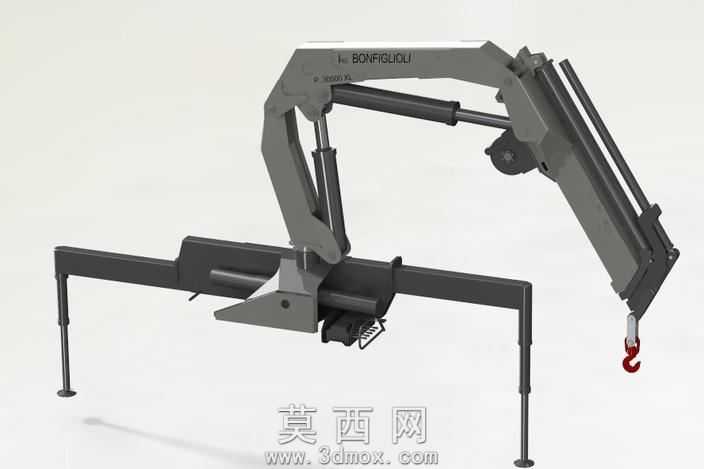

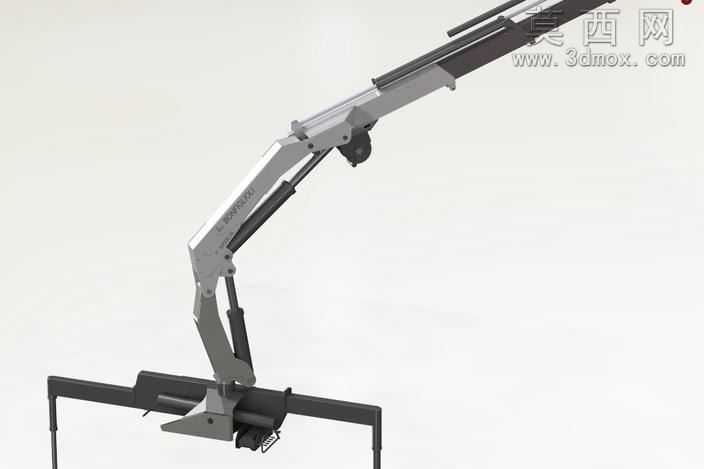

本作品为起重机配套的邦飞利绞车三维建模成果，建模过程依托三维机械设计软件完成，全程遵循工业机械设计的严谨规范，完整还原了该款绞车的真实结构与装配逻辑。建模初期先对邦飞利绞车的实物结构进行拆解分析，明确其核心组成模块，包括卷筒组件、液压驱动单元、安装基座、铰接连接结构、防护壳体等部分，针对每一个零部件的尺寸比例、装配关系进行精准还原，确保各部件之间的配合间隙符合实际工业产品的设计标准。在材质表现上，针对不同部件的实际材质属性进行区分设置：主体承重结构采用哑光金属灰的钢材材质，还原高强度结构钢的厚重质感与表面细微的磨砂纹理；液压管路部分设置为深灰色金属材质，搭配管路表面的防滑纹理细节；标识区域还原了产品表面的品牌标识与红色警示标贴，通过材质贴图的方式还原真实的印刷质感，铰接销轴等活动部件做了金属亮面处理，区分固定结构与活动结构的视觉差异。结构建模层面，完整还原了绞车的铰接安装结构，可清晰展示绞车与起重机臂架的连接方式，卷筒部分的缠绕结构、驱动端的传动连接结构都做了精细化建模，没有省略关键的连接细节，液压油缸的支撑结构也按照实物的布局进行还原，可直观展示绞车在起重机臂架上的安装位置与工作姿态。渲染阶段采用工业产品展示常用的布光方案，通过多组柔光光源突出金属结构的轮廓层次，避免生硬阴影遮挡结构细节，同时保留金属材质的自然反光效果，让整体模型呈现出接近实物的视觉质感。设计过程中重点考量了模型的装配合理性，所有零部件的位置关系都符合实际产品的装配逻辑，可用于起重设备的结构展示、配套选型参考以及相关教学演示场景，清晰呈现邦飞利绞车作为起重机核心卷扬部件的结构特征与安装形态。
