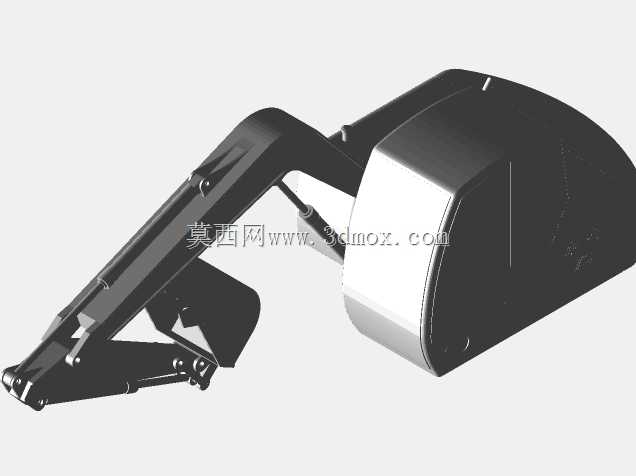

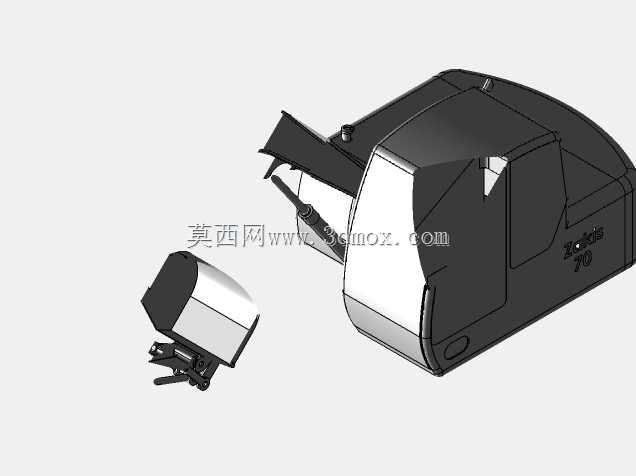

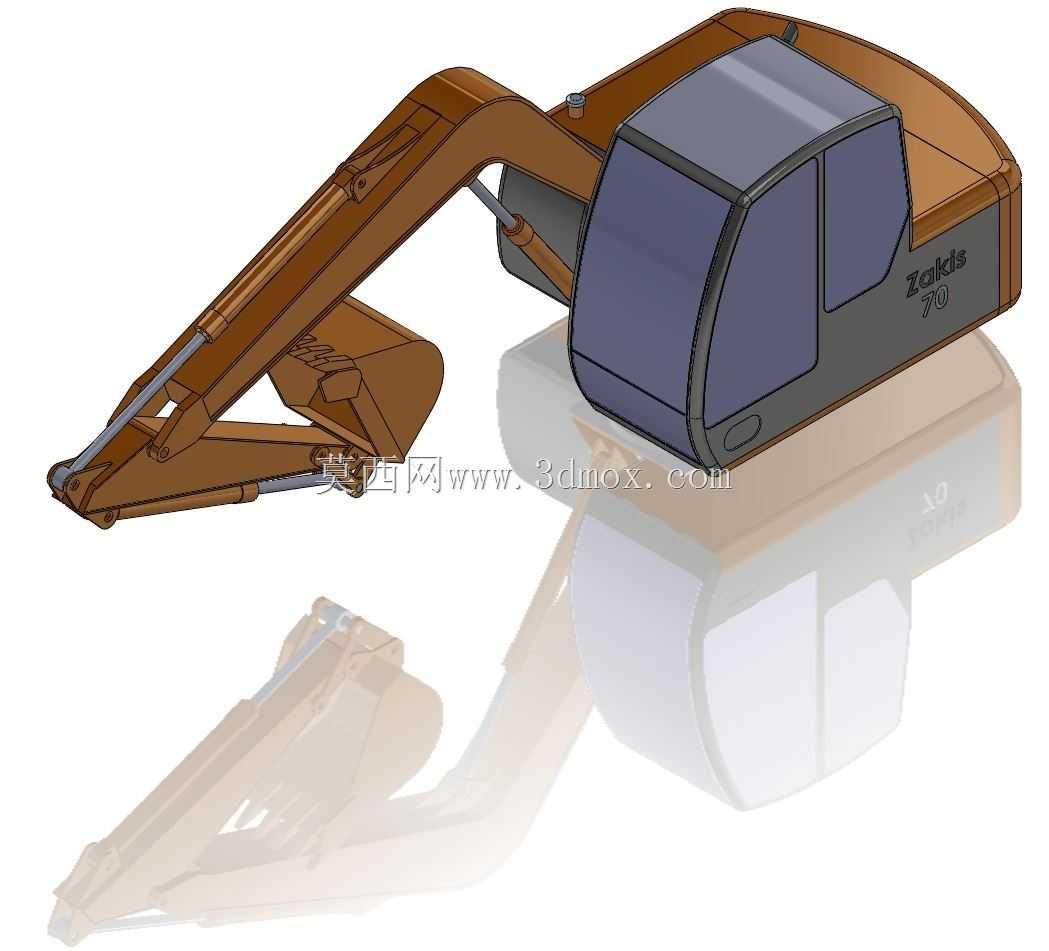

日立Zaxis70小型液压挖掘设备三维结构

　　这款小型液压挖掘设备的三维结构还原，核心面向城镇小型工程作业场景的结构设计参考需求，在市政管线开挖、农村宅基地整平、小区绿化土方整理、小型厂房室内拆除这类作业半径受限的工况中，这类7吨级小挖的适配性远高于中大型挖掘设备。从实际作业逻辑出发，该设备的动臂、斗杆、铲斗的铰接点位置经过反复校核，在保证最大挖掘深度满足常规4米级作业需求的前提下，尽可能压缩了尾部回转半径，让设备在狭窄巷道、墙边作业时无需频繁调整机身站位，减少对周边已完工区域的剐蹭风险。

　　从设计思路上看，整个上部车体的布局优先考虑了日常维保的操作空间，发动机舱的覆盖件开合角度预留了足够的检修操作位，液压油箱、燃油箱的布置位置避开了高温排气区域，同时平衡了整机的重心分布，在铲斗满载举升的极限工况下，整机的倾翻力矩余量满足土方作业的安全冗余要求。驾驶室的视野设计经过多视角验证，前挡风玻璃的下沿高度足够让操作员清晰看到铲斗齿尖的作业位置，侧窗的覆盖范围消除了动臂根部的视觉盲区，在进行精准修坡、沟槽侧壁清理作业时，操作员无需探出身体就能观察到作业面的细节。

　　行走机构的履带板宽度选型适配了松软泥泞场地的接地比压要求，在不额外加宽整机宽度的前提下，保证了湿地作业时的下陷量控制在合理范围，支重轮、托链轮的排布间距经过载荷分布计算，在碎石路面长距离行走时，履带的跳动量控制在可接受区间，减少了行走机构的异常磨损。工作装置的液压管路排布沿着动臂的内侧结构走线，既避免了作业过程中碎石、渣土对管路的直接撞击，也预留了管路伸缩的余量，在动臂全行程举升、下落时不会出现管路拉扯、干涉的问题。

　　铲斗的斗型设计兼顾了土方挖掘与散料装载的需求，斗齿的安装角度保证了切入土层时的阻力最小，斗背的圆弧过渡减少了粘土附着的概率，在含水率较高的粘性土层作业时，能够有效降低铲斗的附着重，减少无效载荷带来的燃油损耗。上部转台的回转支承安装基准面的平面度要求在建模时做了明确的结构标注，保证回转过程中齿轮啮合的间隙均匀，避免出现回转卡顿、局部载荷过大导致的齿面异常磨损问题。

　　在安装边界的尺寸控制上，整机的运输宽度控制在2.5米以内，满足普通平板拖车的道路运输要求，无需额外拆解工作装置就能完成转场运输，动臂举升后的最高点高度满足常规乡村道路限高要求，转场过程中无需拆卸驾驶室顶部的防护结构。推土板的安装位置兼顾了前方场地整平与整机稳定支撑的作用，在挖掘作业时将推土板降至地面，能够为整机提供额外的支撑力，减少挖掘时的机身翘头幅度，提升硬土挖掘时的作业稳定性，推土板的边缘弧度设计保证了推土集土时的流畅性，不会出现渣土越过推土板堆积到行走机构前方的问题。

　　整个液压系统的阀组布置在转台的侧方位置，既方便管路的连接布置，也避开了落石、坠物的直接冲击路径，液压油缸的铰接点密封结构位置预留了密封件更换的操作空间，日常维保更换密封件时无需拆解周边的大型结构件，降低了维保的作业难度。驾驶室的安装支座设置了缓冲减震结构，在破碎作业、硬土挖掘工况下，能够有效过滤传递到驾驶室的振动，降低操作员长时间作业的疲劳感，驾驶室内部的操纵杆布置位置符合人机工程学要求，操作员在常规坐姿下手臂无需过度伸展就能完成所有作业动作的操作。
