管道式轴流叶轮流体输送结构

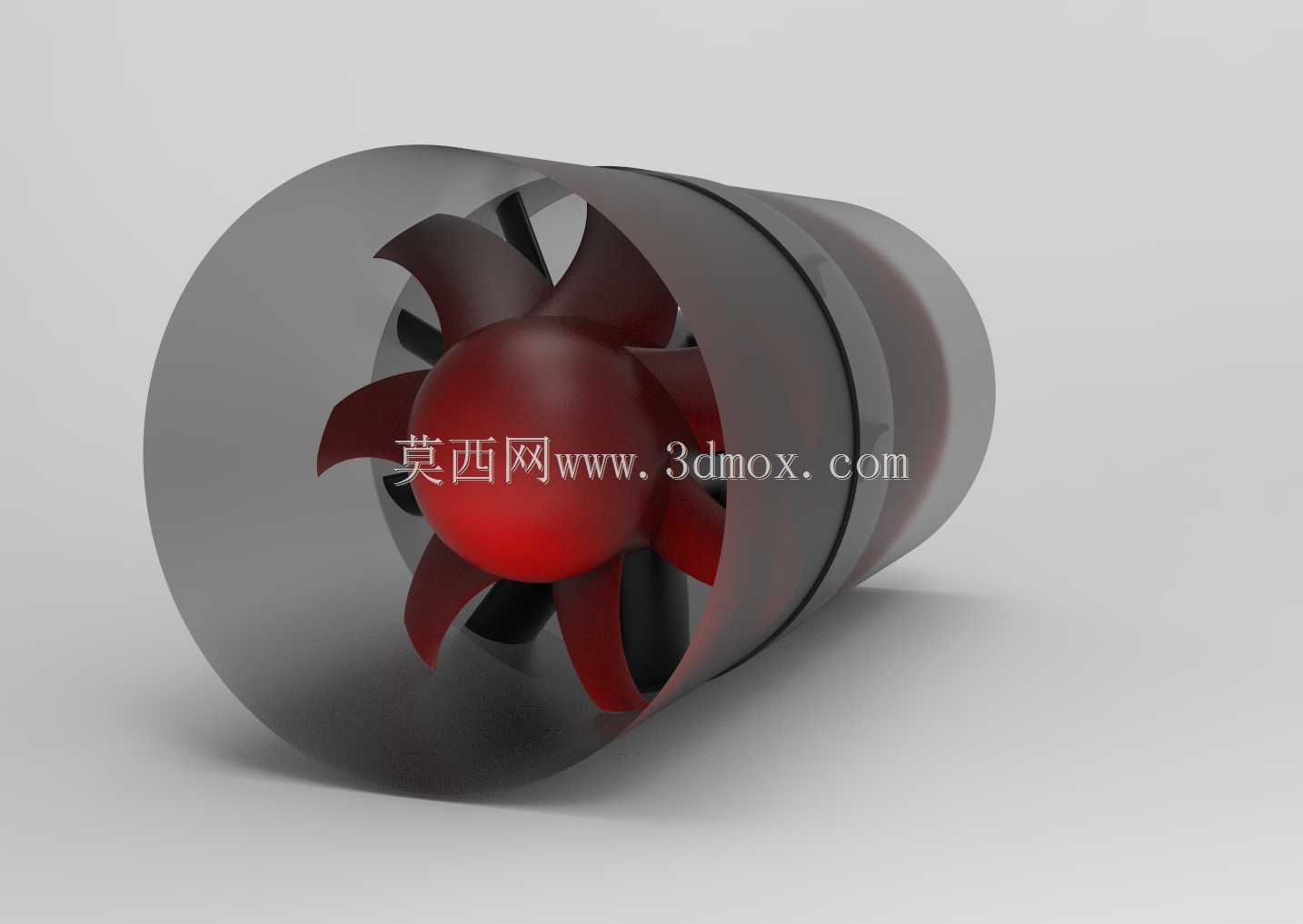

　　在通风换气、低压流体输送的工程场景里，这类带集成导流罩的轴流叶轮结构，是小阻力流体增压单元的核心组成，常见于建筑通风管道、小型设备散热风道、工艺气体循环管路、小型涵道推进单元等场景中，区别于高压离心式叶轮，这类轴流结构的流体流向与叶轮轴线保持一致，在大流量低扬程的输送需求下，能以更小的安装空间、更低的运行阻力实现流体输送目标。从结构设计逻辑来看，整个单元采用叶轮与外导流罩集成的布局，外罩采用渐缩式筒型结构，入口端做了大圆角顺滑过渡，避免流体进入流道时产生直角突变引发的入口涡流损失，出口端的筒段长度刚好覆盖叶片的径向投影范围，既可以约束叶片边缘的叶尖漏流，减少流体从叶片压力面往吸力面的窜流损失，又不会因为筒段过长增加额外的沿程阻力。

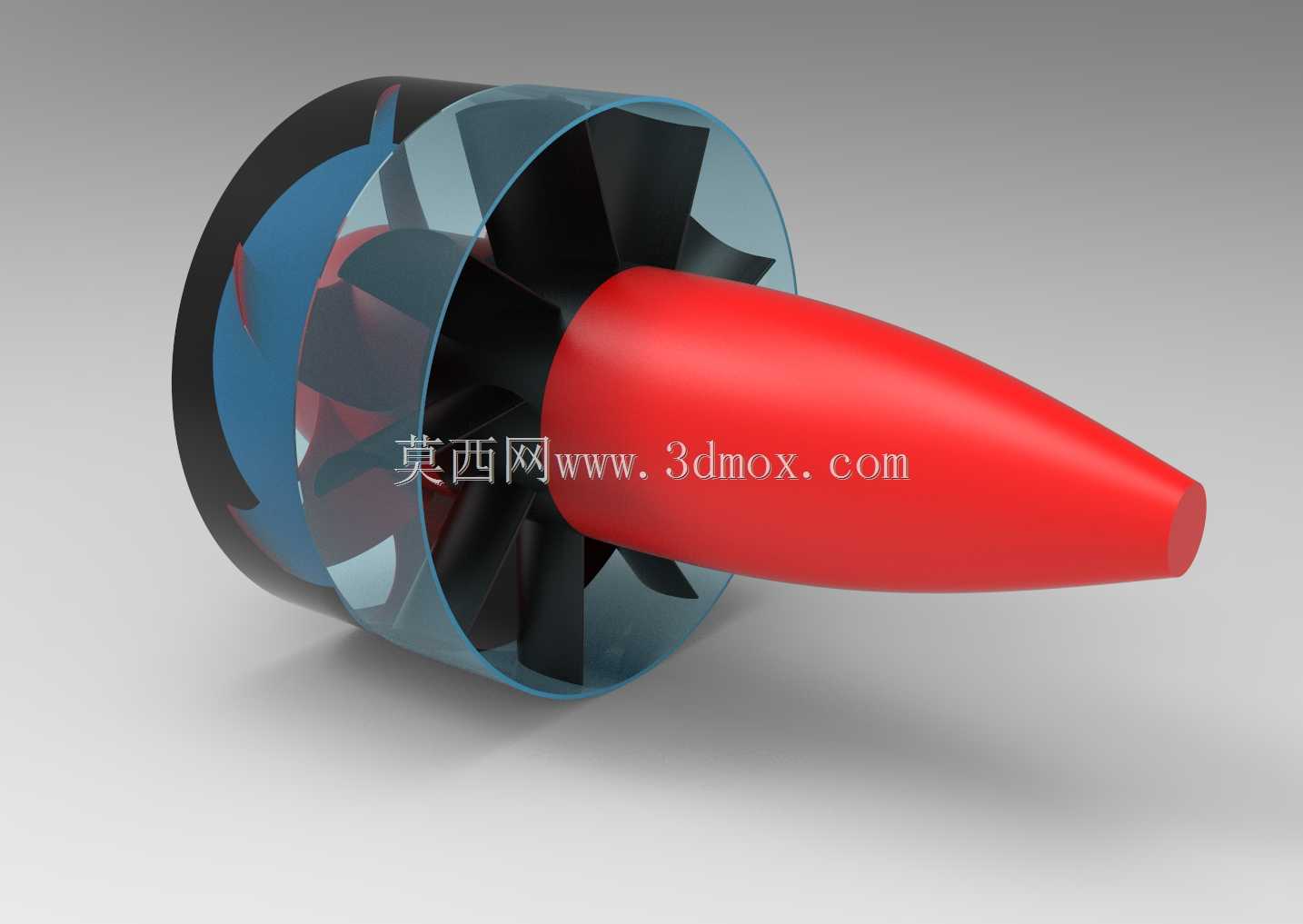

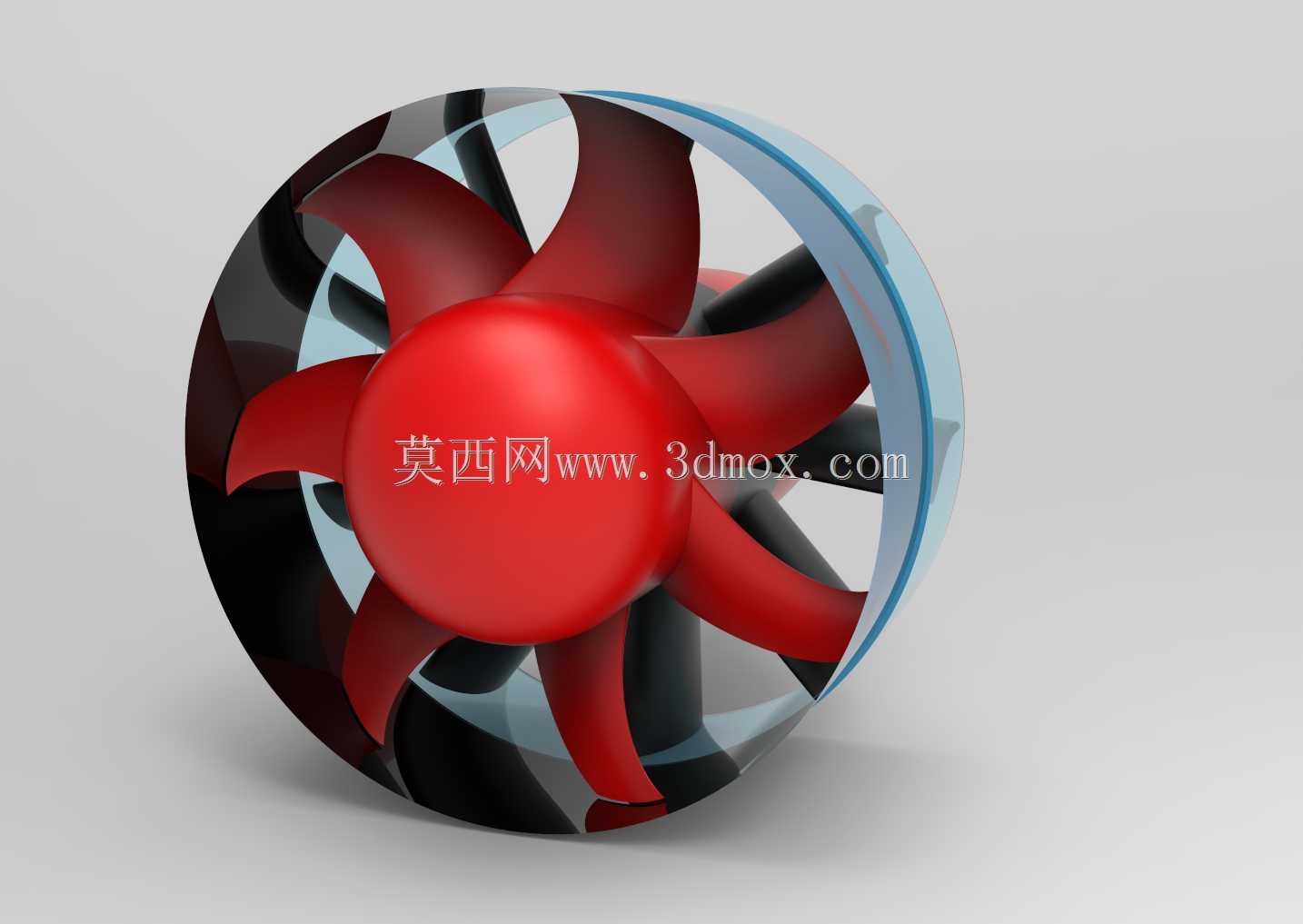

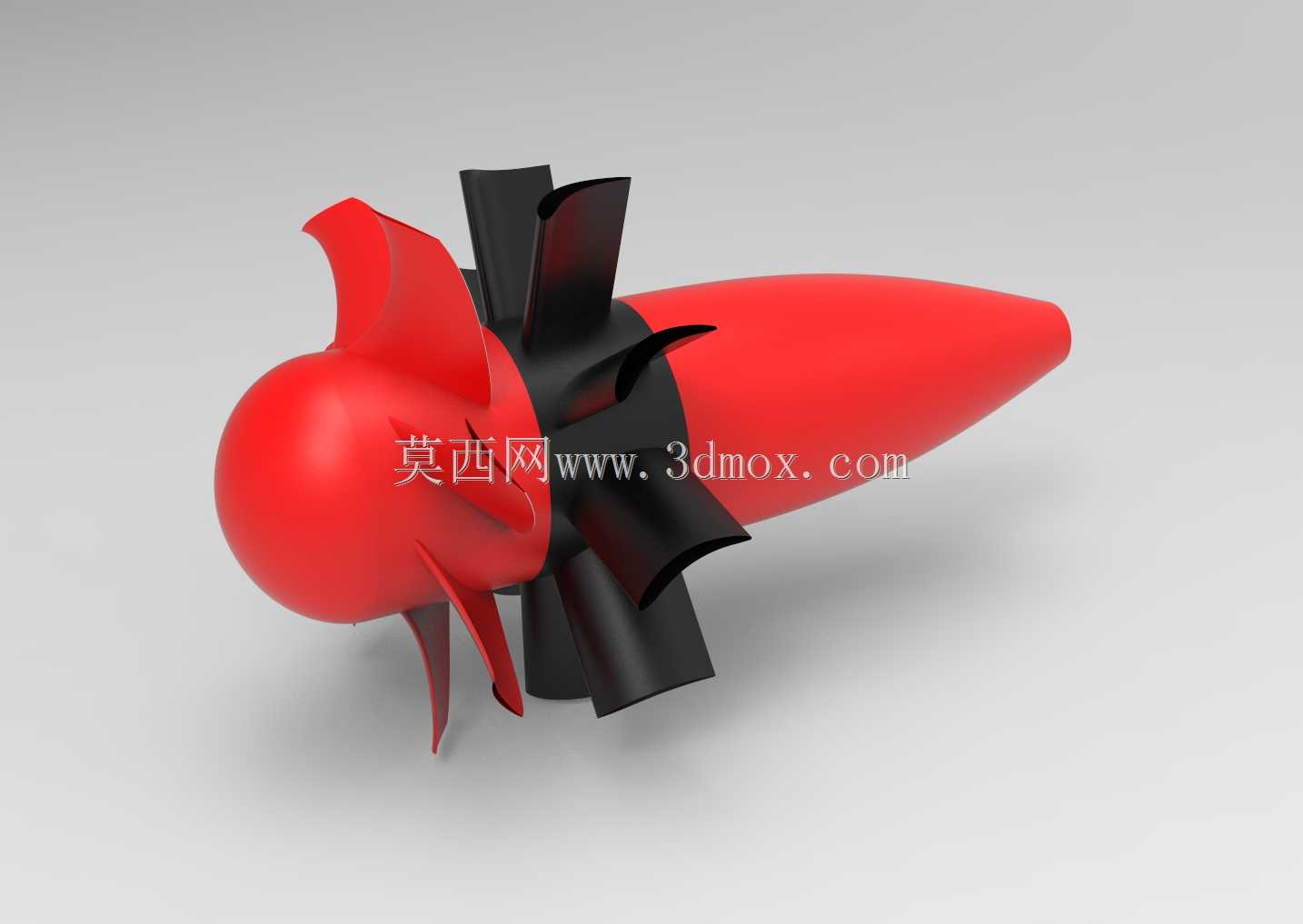

　　叶片采用大扭角空间曲面设计，从叶根到叶尖的翼型截面弦长、安装角都做了渐变处理，叶根位置的安装角更大，适配靠近轮毂位置较低的线速度，保证不同半径位置的流体都能获得均匀的轴向推力，避免叶根区域因为线速度不足出现流体滞止、甚至回流的问题；叶尖位置与外罩内壁保留了极小的均匀间隙，间隙值控制在叶高的千分之五以内，既避免运行过程中热胀、振动引发的叶片擦碰罩体，又尽可能压缩叶尖间隙的漏流损失。轮毂采用纺锤式流线造型，从入口端的圆弧导头平滑过渡到叶片安装区域，再顺着流向缓慢收窄，让流体经过轮毂区域时不会出现突然的通流截面变化，减少轮毂尾部的尾涡损失。在实际安装适配层面，这类结构的外罩外壁可以直接对接同通径的圆形管路，

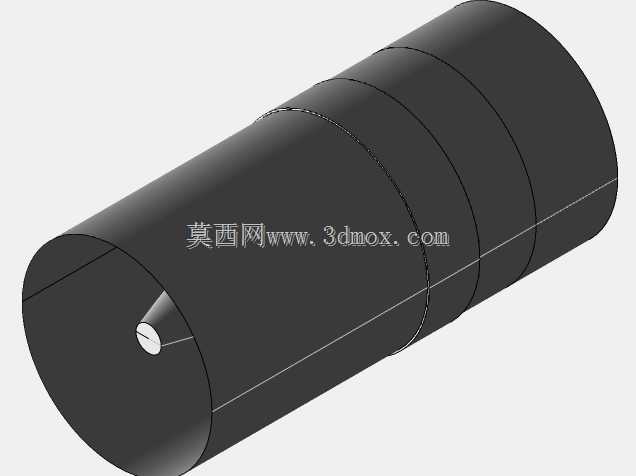

　　两端可以通过法兰或者抱箍实现快速连接，不需要额外加装进出口导流段，因为自身的外罩已经完成了进出口的流道顺滑过渡，安装时只需要保证叶轮的旋转轴线与管路轴线重合，径向偏差控制在允许范围内即可，不需要复杂的对中调整。从功能特性上看，这类叶轮结构在额定运行工况下，流体经过单元时的流向始终保持轴向，不会产生离心式结构那种90度的流向转折，因此流道内的局部阻力损失更低，在相同的流量需求下，驱动叶轮旋转的能耗更低，同时因为整体结构为同轴布局，转动部件的径向尺寸紧凑，适合在安装空间狭长、通径固定的管路场景中使用。设计过程中需要重点考量叶片的翼型选型，针对输送洁净空气、无腐蚀性气体的场景，叶片翼型采用高升阻比的低速翼型截面，

　　保证在较低的转速下就能获得足够的推力，同时降低叶片表面的流动分离风险，避免运行过程中产生宽频气动噪声；叶片与轮毂的连接位置做了圆弧过渡，减少应力集中，保证长期旋转运行下的结构强度，不会因为交变气动载荷出现连接位置的疲劳开裂。另外，外罩的结构刚度也需要匹配设计，避免叶片旋转产生的气动激振引发罩体共振，通常会在外罩的外侧或者内侧设置环形加强筋，在不增加过多重量的前提下提升罩体的固有频率，错开叶轮的旋转激振频率区间。在实际选型应用中，这类结构可以根据管路的通径、需求的流量、允许的压损调整叶片数量、叶片扭角、轮毂比参数，比如在对噪声要求更高的民用通风场景，可以适当增加叶片数量，降低单叶片的载荷，从而降低离散噪声；在对输送效率要求更高的工业循环场景，可以优化叶片表面的光洁度，减少表面摩擦阻力，进一步提升运行效率。
