3D打印机热膨胀补偿加热平台结构

　　在桌面级FDM熔融沉积成型3D打印设备的实际运行场景中，加热平台的热变形问题始终是影响首层打印附着力、制件底部平面度、大尺寸模型成型精度的核心痛点。常规铝基板加热台在持续升温至100℃以上的工作状态时，会因金属材料的线性热膨胀特性产生中部拱起、边角翘曲的形变，形变差值往往会超过0.2mm，足以导致打印首层出现局部缺料、粘黏失效、模型边角翘边等问题，严重时甚至会造成打印过程中模型整体移位报废。这套带热膨胀补偿机制的加热台结构，正是针对这一实际工程问题完成的结构设计，从安装约束、形变释放、调平逻辑三个维度解决热变形带来的精度偏差。

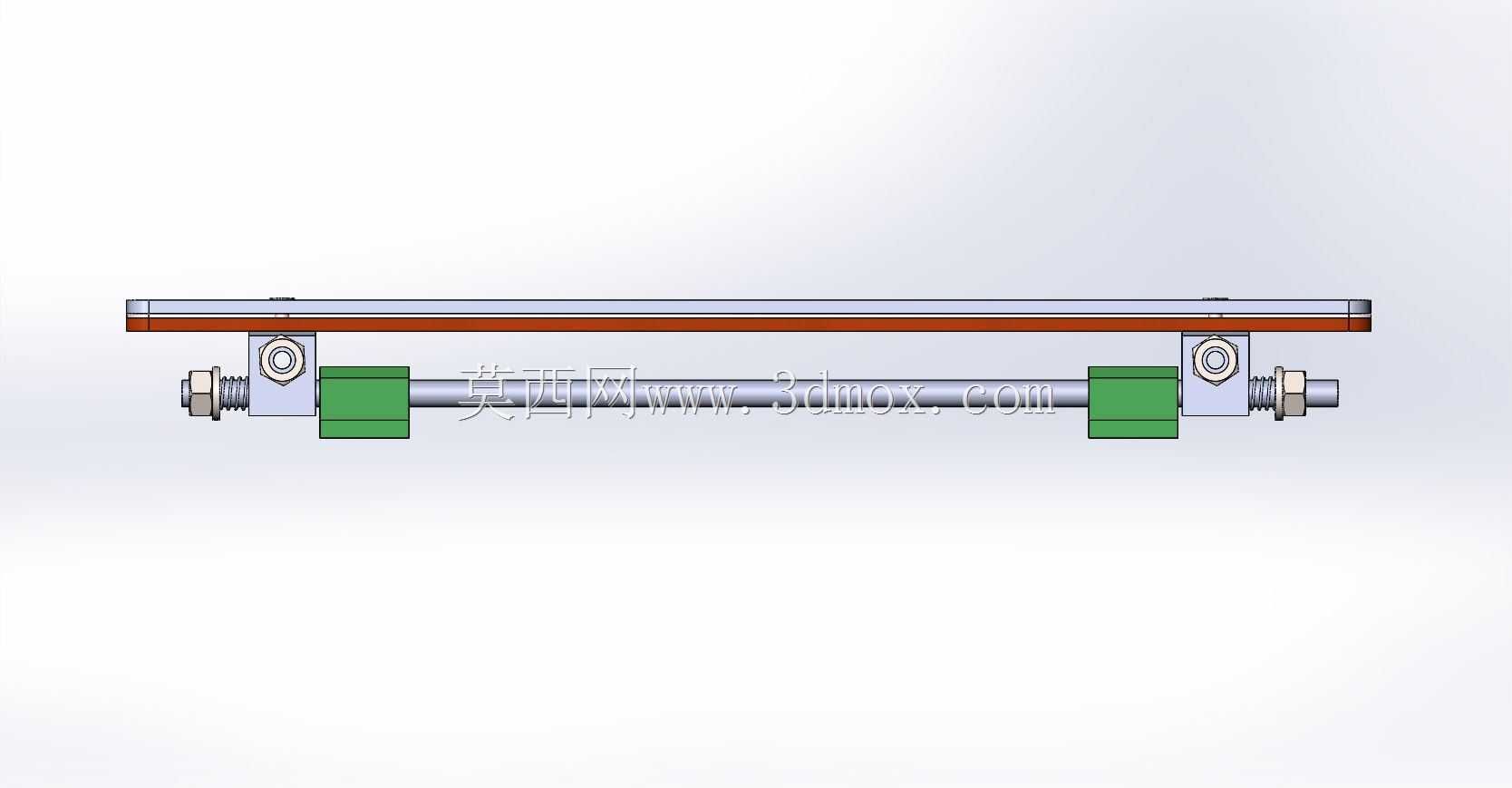

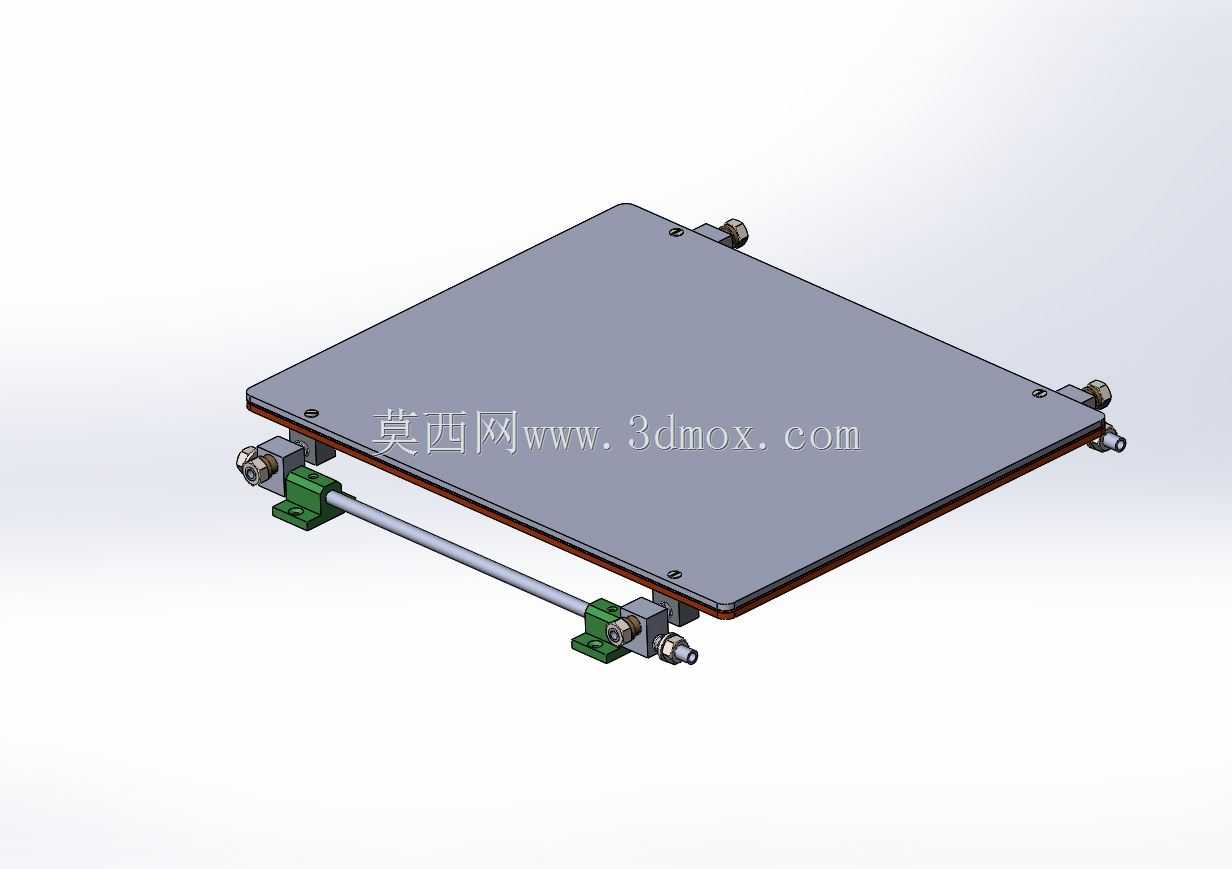

　　从结构组成来看，整套平台以方形铝基加热板为核心主体，板面采用平整阳极氧化处理，保证与打印耗材接触时的导热均匀性，加热板底部预埋加热电阻与测温传感器，可实现稳定的温度闭环控制。平台的安装支撑没有采用常规的四点刚性固定方案，而是在平台的两个相邻边角设置固定铰接支点，另外两个对角位置则通过带预紧弹簧的调节组件与底部安装支架连接，同时在平台下方设置一根横跨板面的传动光杆，光杆两端通过绿色工程塑料材质的导向安装座固定在设备的机架基准面上，光杆上的滑动连接块与加热板底部保持滑动接触，可在加热板产生热膨胀形变时提供纵向的形变导向，避免板面因热胀冷缩出现无规则翘曲。

　　设计思路上，这套结构没有采用额外增加加热板厚度来抑制形变的高成本方案，而是通过约束自由度的方式引导热形变的释放方向：两个固定支点限制平台的整体平移自由度，对角的弹簧预紧结构持续给板面施加向下的贴合压力，当加热板升温产生线性膨胀时，板面可沿着光杆的轴向自由延展，不会因为刚性约束产生内部应力导致拱起，同时弹簧预紧力会始终保持板面与底部支撑结构的贴合，抵消热形变带来的高度差。这种设计相比加厚加热板的方案，能在控制整体重量的前提下，将加热台工作状态下的平面度偏差控制在0.05mm以内，完全满足PLA、ABS、PETG等常见打印耗材的首层成型精度要求。

　　从安装边界与尺寸适配来看，这套加热台的整体外形为正方形结构，板面的有效打印区域覆盖常规200-300mm成型尺寸的桌面级3D打印机需求，底部的导向安装座预留了标准的螺栓安装孔位，可直接适配市面上多数开源3D打印机的铝型材机架安装孔距，不需要额外对机架进行二次加工改造。光杆的直径采用通用的8mm线性光杆规格，与常规3D打印机的导轨配件具备互换性，后期维护更换时不需要定制非标零件。对角设置的调平组件采用手拧调节螺母配合压缩弹簧的结构，用户在进行平台调平操作时，可直接通过旋转螺母调整对应边角的高度，配合弹簧的预紧力自动补偿间隙，调平操作的容错率远高于常规的四点刚性调平结构。

　　在实际使用场景中，这套加热台结构可适配不同耗材的打印温度需求，当打印ABS这类需要100℃以上平台温度的耗材时，热膨胀补偿结构可有效抵消高温下的板面形变，避免大尺寸模型底部出现翘曲；打印PLA这类低温耗材时，导向支撑结构也可提升平台整体的刚性，减少打印过程中喷头移动带来的平台振动，提升制件表面的打印质量。整套结构的零件数量少，装配逻辑简单，没有复杂的异形加工件，所有金属零件均采用标准型材与机加工件，塑料安装座可直接通过FDM打印自行制作替换，无论是用于量产3D打印机的整机配套，还是用于老旧桌面级3D打印机的加热台升级改造，都具备很高的适配性与实用性。
