遥控模型车用蛇950后立柱结构件

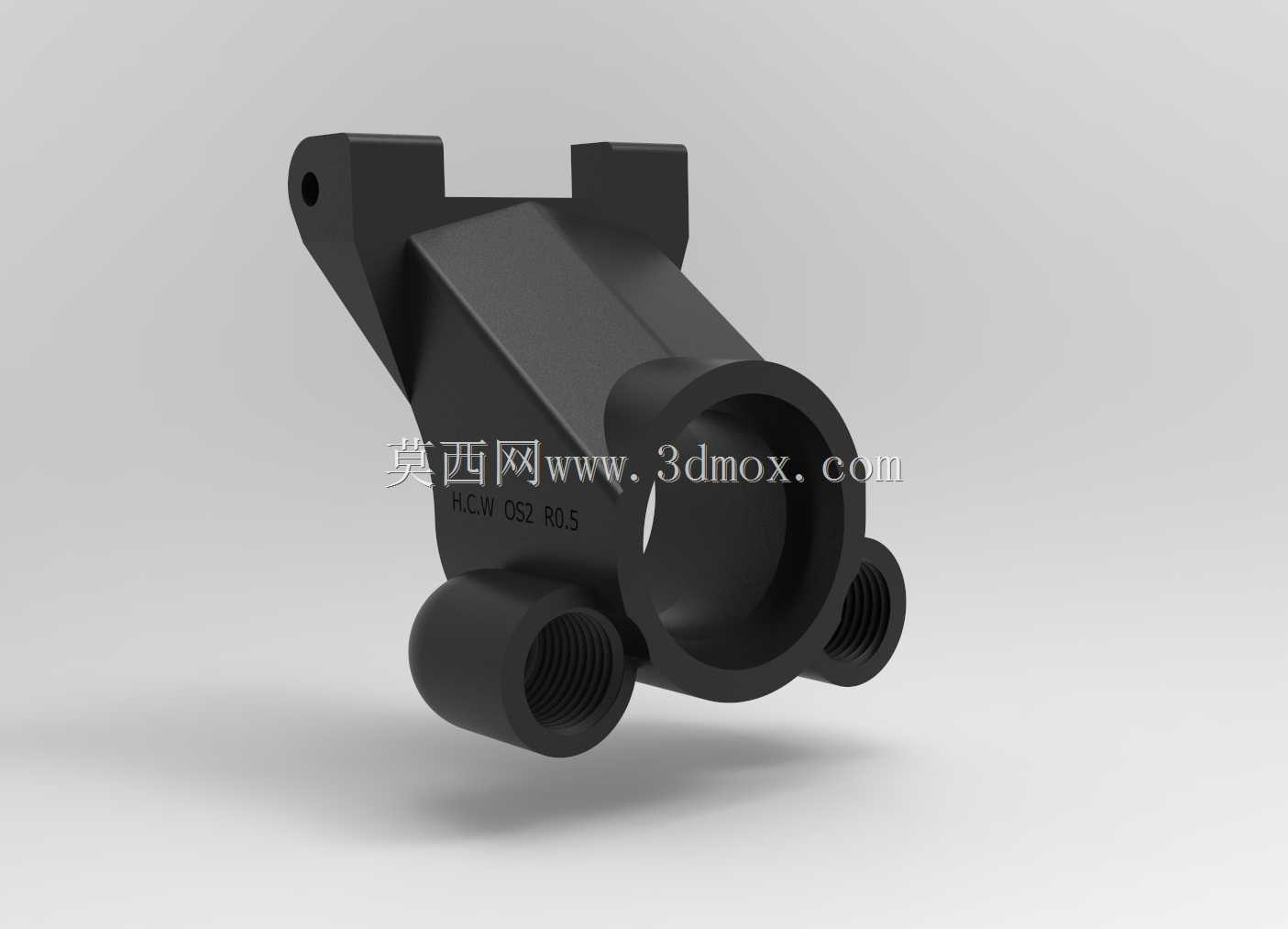

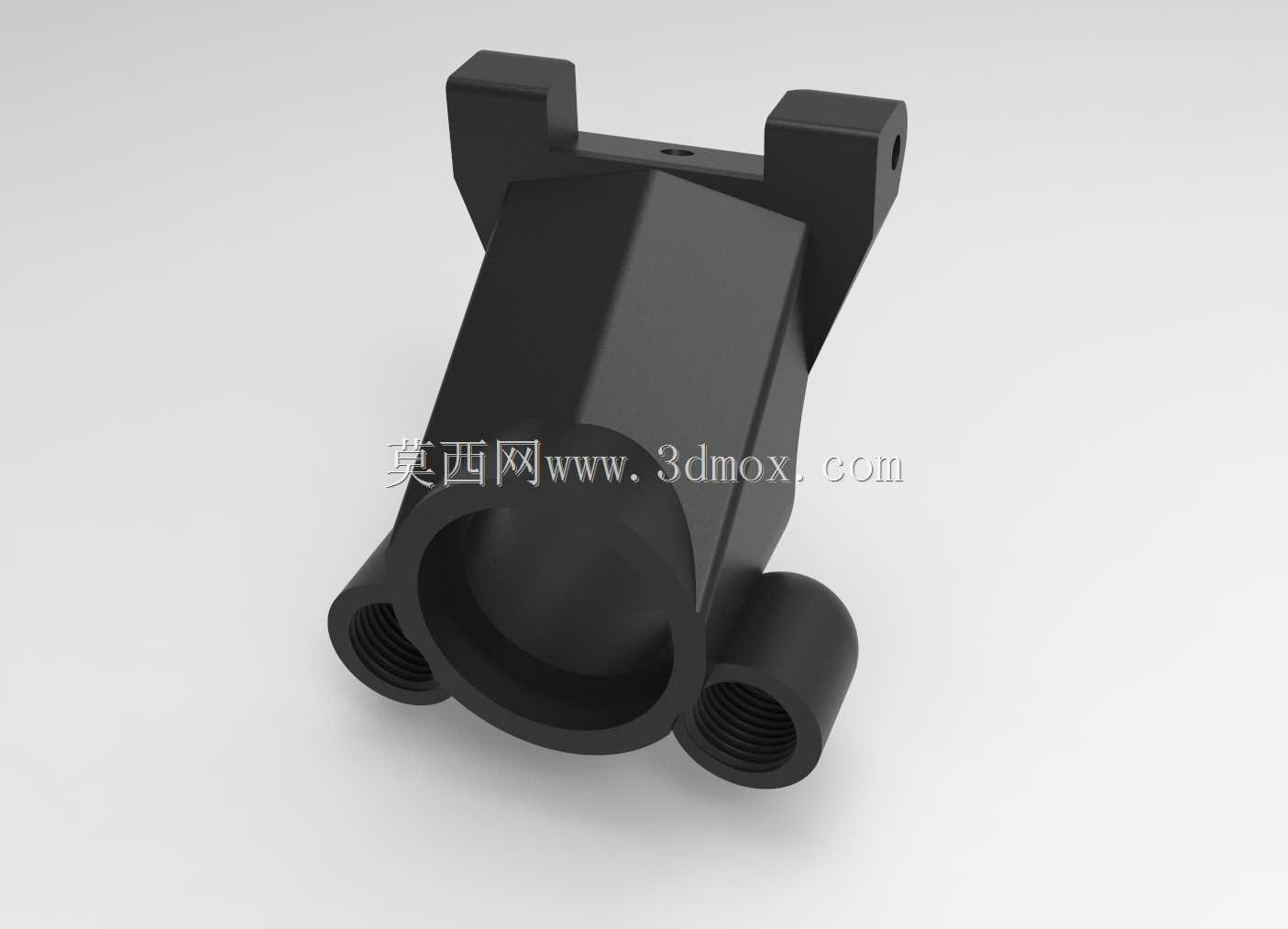

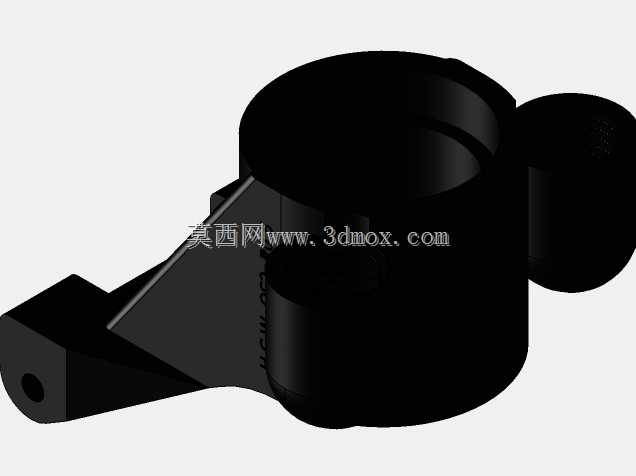

　　这款后立柱是1/8比例遥控越野模型车悬挂系统的核心承载构件，对应适配OS2规格R0.5尺寸轮胎，主要承担后轮轮组与车架主体之间的连接、载荷传递以及转向动作的支撑作用，在模型车高速行驶、飞跃落地、弯道侧倾等工况下，需要承受来自轮组的多方向冲击载荷，同时保证轮组定位精度不发生偏移，避免出现轮胎偏磨、转向虚位过大的问题。从结构设计来看，主体采用一体化块状承力构型，没有多余的冗余结构，在保证结构强度的前提下尽可能降低零件自身重量，符合RC模型车对簧下质量的控制要求——簧下质量越轻，悬挂系统的动态响应速度越快，车轮在颠簸路面的贴地性就越好，能有效提升模型车的操控稳定性。零件上部设置两个对称的凸耳安装位，用于和后悬挂上摇臂连接，

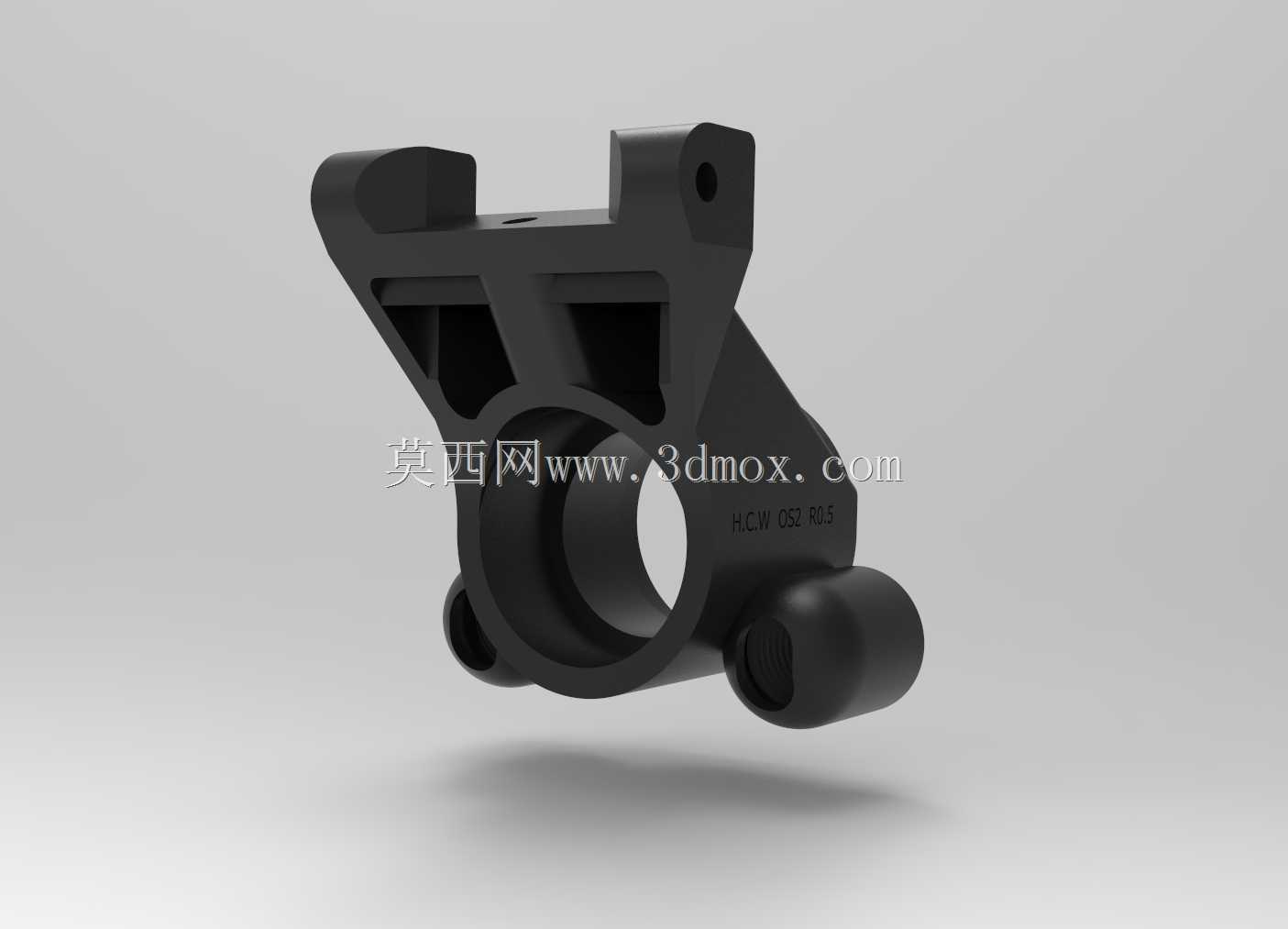

　　凸耳上预留的销孔与摇臂销轴采用间隙配合，既保证摇臂摆动时的顺畅度，又能控制配合间隙在0.02mm以内，避免长期使用后出现虚位。主体中部的大尺寸通孔是轮轴安装通道，孔位内壁做了光滑处理，适配对应规格的轮轴轴承，保证轮组转动时的同轴度，减少转动阻力。零件下部两侧对称布置的带内螺纹圆柱凸台，分别用于连接后悬挂下摇臂以及转向拉杆，螺纹规格与模型车通用的M3拉杆球头匹配，安装时不需要额外做螺纹修正，直接拧入即可完成固定，螺纹深度设计为5mm，足够承受拉杆传递的转向拉力与悬挂冲击力，不会出现螺纹滑牙、拉杆脱出的问题。零件左侧延伸出的带孔凸耳是刹车卡钳的安装位，孔位位置与卡钳安装孔完全对应，安装后卡钳与刹车碟的间隙可以控制在合理范围，

　　不会出现刹车蹭碟、制动力分配不均的问题。从安装边界来看，零件整体轮廓尺寸紧凑，安装后与轮胎内侧、避震器下端、车架后底板的间隙都预留了足够的安全距离，在悬挂全行程压缩、转向打到最大角度时，都不会与周边零件发生运动干涉。设计时针对模型车常见的落地冲击工况做了应力优化，在各个凸台与主体连接的位置都做了圆角过渡，避免应力集中导致零件在冲击下断裂，同时主体壁厚根据受力大小做了差异化设计，承力路径上的壁厚适当增加，非承力区域做了局部减薄，在强度和重量之间找到平衡点。零件的材质适配方面，结构设计兼容尼龙注塑以及铝合金CNC加工两种工艺，量产时可以根据产品定位选择不同材质，尼龙材质的零件韧性更好，冲击下不容易断裂，适合入门级玩家使用；

　　铝合金材质的零件刚性更高，转向与悬挂的响应更直接，适合竞赛级玩家使用。在实际装配过程中，这个后立柱的安装顺序需要先压入轮轴轴承，再依次连接上下摇臂、转向拉杆、刹车卡钳，最后装入轮轴与轮胎，所有安装孔位的位置度公差控制在0.05mm以内，装配后不需要额外做位置调整就能保证轮组的倾角、束角符合设计要求，降低了玩家的装配调试难度。在日常使用场景中，这个零件属于模型车的易损件吗？其实在正常行驶工况下，只要不是正面撞击车轮或者飞跃落地时角度偏差过大，零件的使用寿命可以满足长期使用需求，即使出现损坏，因为结构简单，更换成本也比较低。设计时还考虑了零件的通用性，除了适配蛇950车型外，只要悬挂摇臂尺寸、轮轴规格、轮胎尺寸匹配的同级别遥控越野车型，都可以通用这个后立柱，不需要做额外的修改。
