遥控模型车用蛇950推路套件结构

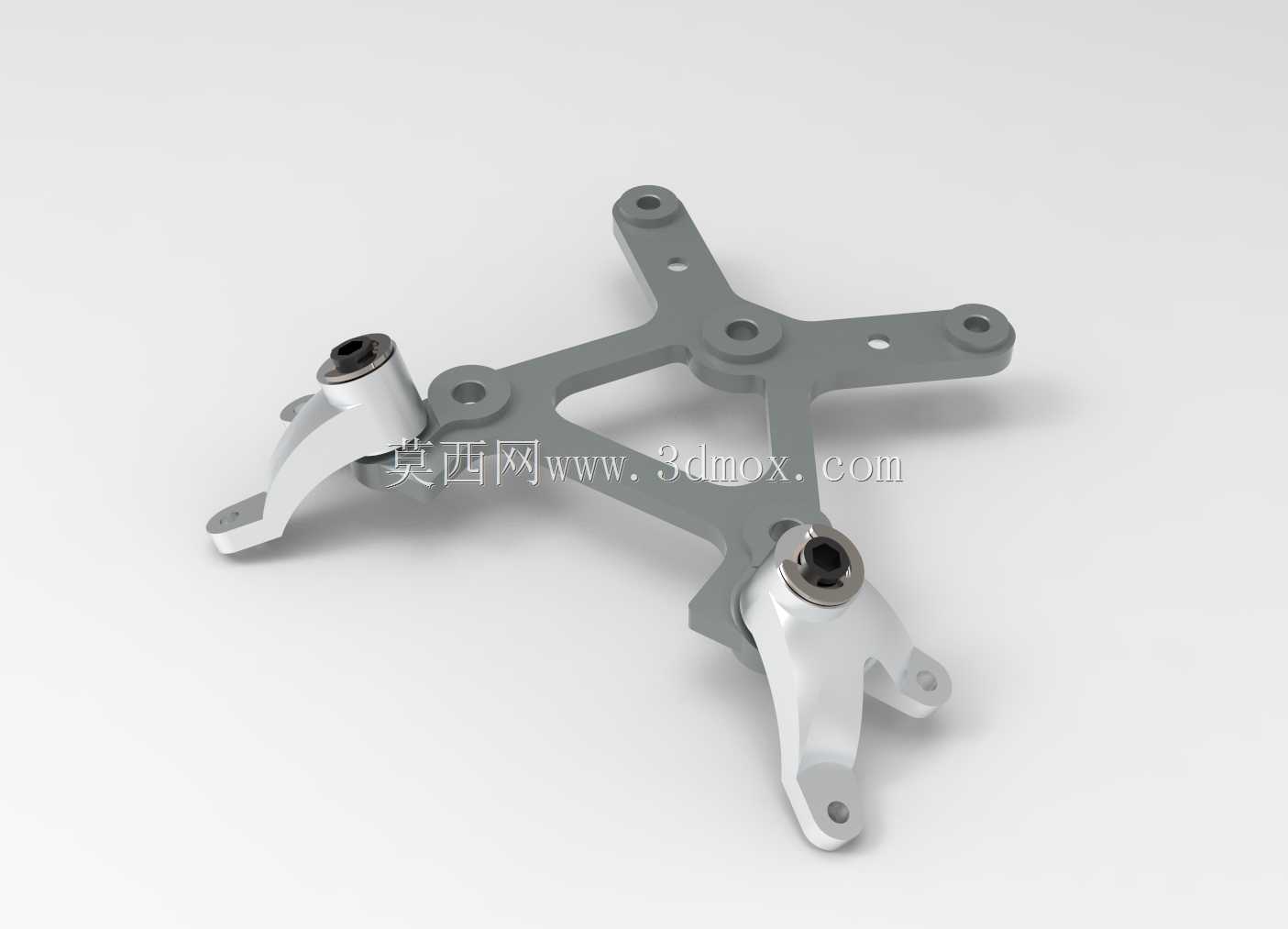

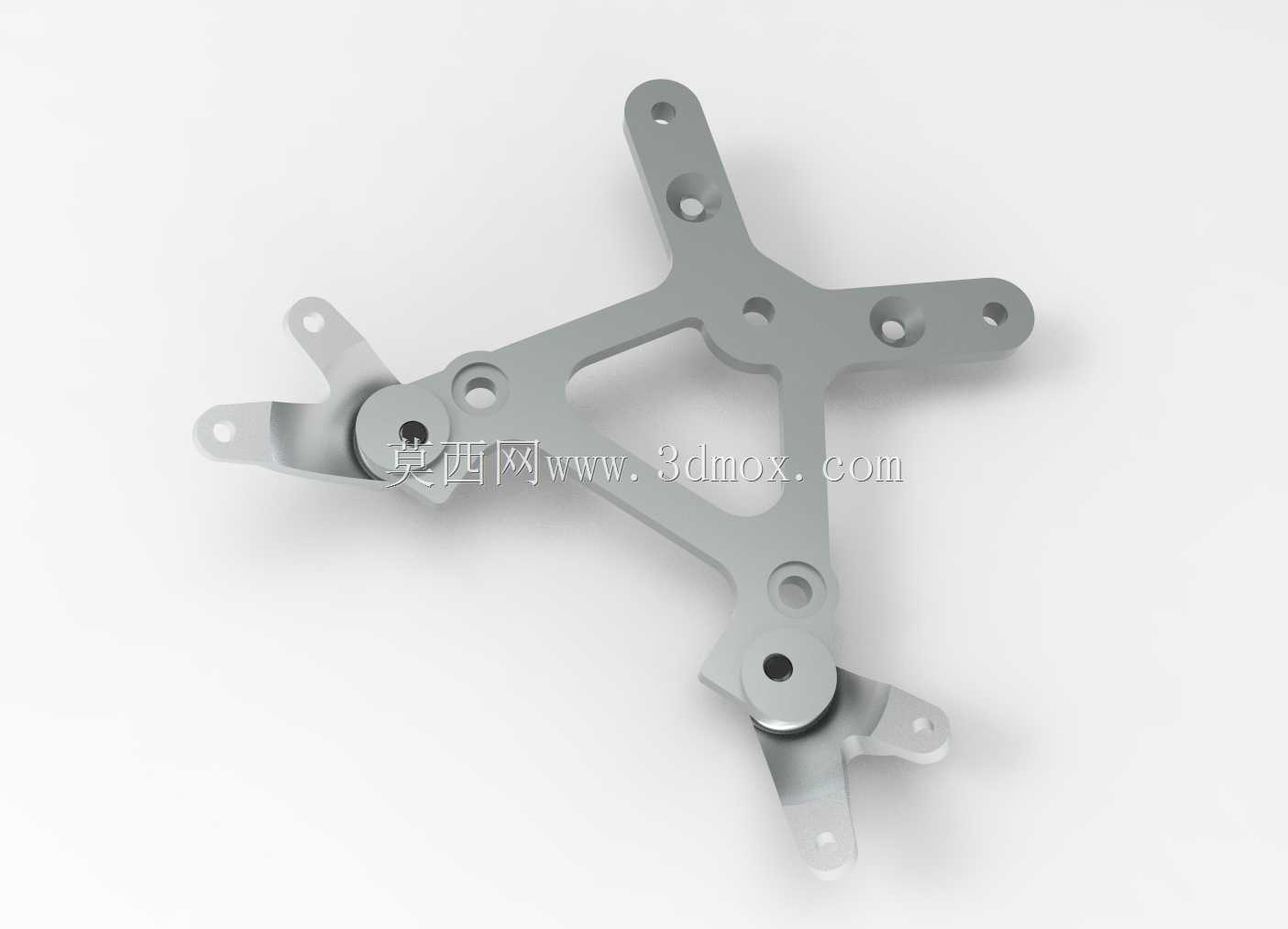

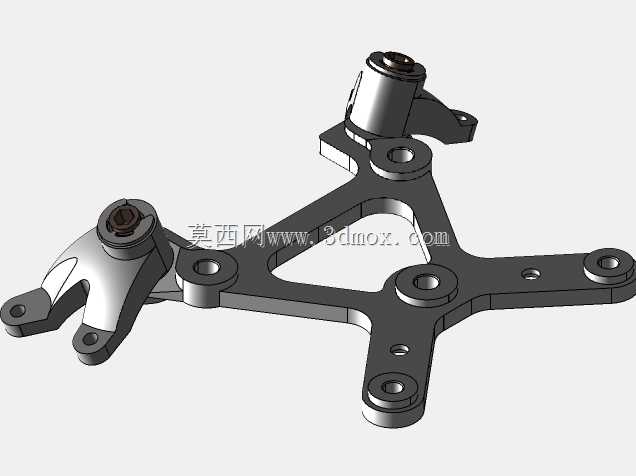

　　这套推路套件主要应用于1/8比例电动遥控平跑车的前悬架转向执行环节，是车架前桥部分连接转向舵机与转向轮组的核心传力构件，实际装车后负责将舵机输出的摆动扭矩精准传递到两侧转向杯，同时承担车辆过弯时前轮受到的侧向冲击载荷，在RC竞速类模型车的赛事改装、日常维护替换场景中使用频率较高。从结构设计来看，主体承力支架采用X型交叉镂空构型，并非为了单纯减重做的造型处理，而是在有限的安装空间内，通过交叉筋位的布局同时兼顾三个方向的安装定位需求：支架上的四个沉头安装孔分别对应前避震架的固定点位，孔位周边做了局部加厚凸台，避免螺丝锁紧时产生应力集中导致支架开裂；两侧伸出的铰接耳位通过球头扣与转向摇臂连接，铰接孔的同轴度公差控制在0.02mm以内，

　　保证转向动作传递时没有虚位。两侧的白色摇臂部件采用分体式设计，与主体支架通过带法兰的金属衬套连接，衬套与摇臂的配合间隙控制在0.01-0.03mm区间，既保证转动顺滑无卡滞，又不会因为间隙过大导致转向旷量，摇臂末端的球头安装位做了15度的倾角设计，匹配原车阿克曼转向几何的设定，保证车辆过弯时内外侧车轮的转向角度差符合轮胎抓地特性，减少转弯时的轮胎侧滑损耗。设计过程中优先考虑了安装边界的适配性，主体支架的整体厚度控制在4mm，安装后与前差速器上盖的最小间隙保留2mm，避免车辆跳跃落地时悬架压缩产生部件干涉；两侧摇臂的摆动行程做了物理限位，当转向角度达到最大32度时，摇臂会与支架上的限位凸台接触，避免舵机过转损坏转向杯或者球头扣。

　　材质选择上，主体支架采用加纤尼龙材质注塑成型，相比普通ABS材质抗冲击强度提升40%以上，能够承受车辆高速过弯时的侧向冲击力以及跳跃落地时的纵向载荷，两侧摇臂表面做了哑光磨砂处理，减少装车后与周边线束、避震弹簧的摩擦阻力。实际装车调试时，需要先将主体支架通过四颗M2.5内六角螺丝固定在前避震架的对应点位，螺丝锁紧扭矩控制在0.8N·m，避免扭矩过大导致支架螺纹滑牙，之后将两侧摇臂通过金属衬套与支架铰接，在衬套内壁涂抹少量硅基润滑脂，减少转动磨损，最后连接舵机拉杆与转向杯的球头扣，调整拉杆长度保证两侧车轮的初始前束角在0.5-1度区间。这套结构的设计没有采用常见的整体式转向摇臂结构，而是通过分体式铰接的布局，

　　在转向动作过程中自动补偿悬架上下跳动时产生的位移偏差，避免转向系统与悬架系统产生运动干涉，也就是RC模型领域常说的“刹车抖舵”问题，在颠簸路面行驶时，车轮的上下跳动不会带动转向拉杆产生多余的摆动，大幅提升车辆高速行驶时的直线稳定性。另外，支架上预留的两个额外小孔位是为了适配不同品牌的舵机安装位置，用户可以根据自己选用的舵机型号选择对应的拉杆固定点位，调整转向传动比，适配不同场地的操控需求：在低抓地力的地毯场地，可以选择内侧孔位，增大转向传动比，提升转向响应速度；在高抓地力的沥青场地，可以选择外侧孔位，减小转向传动比，提升高速行驶时的转向稳定性。
