带减重孔结构的PM系列传动滑轮

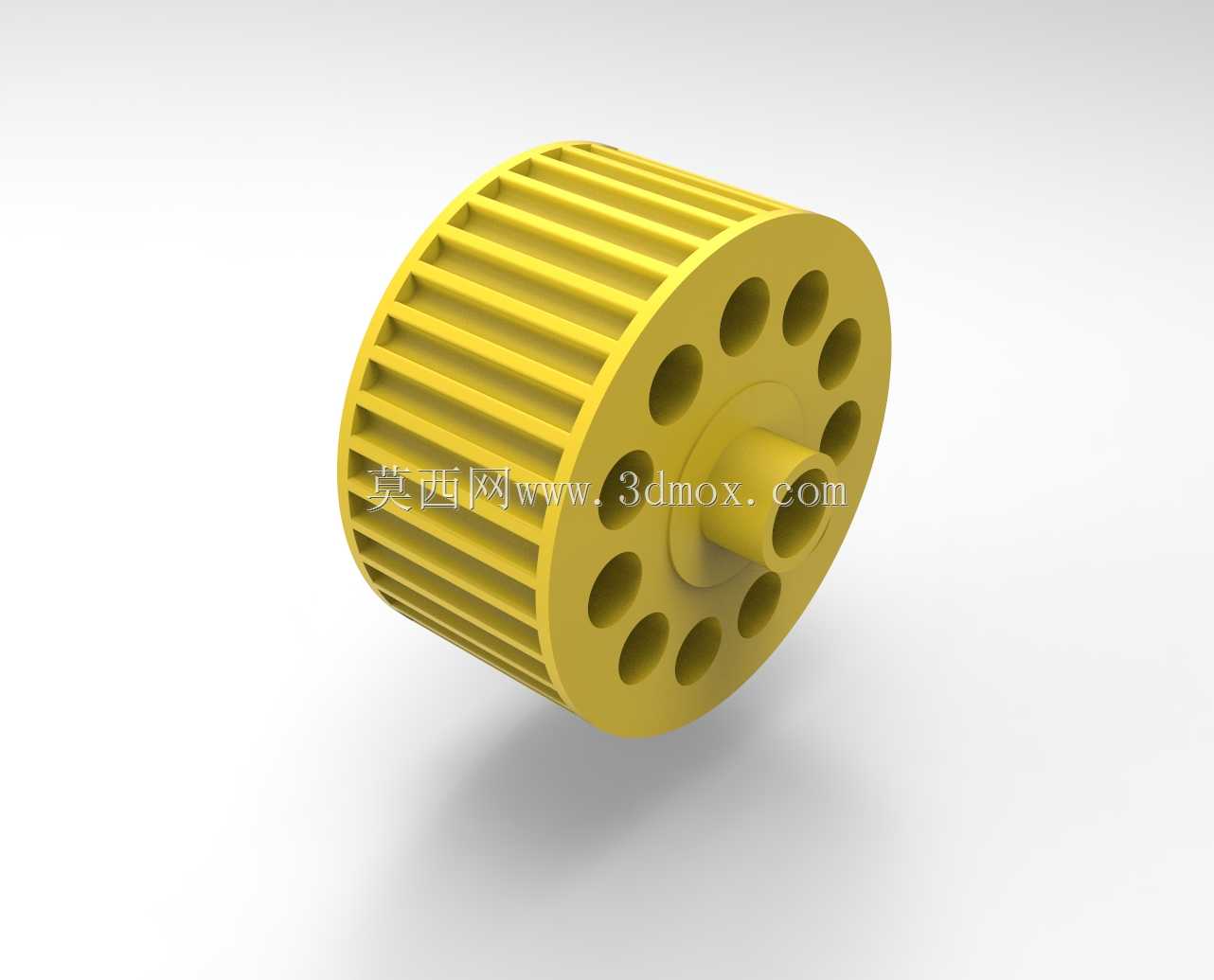

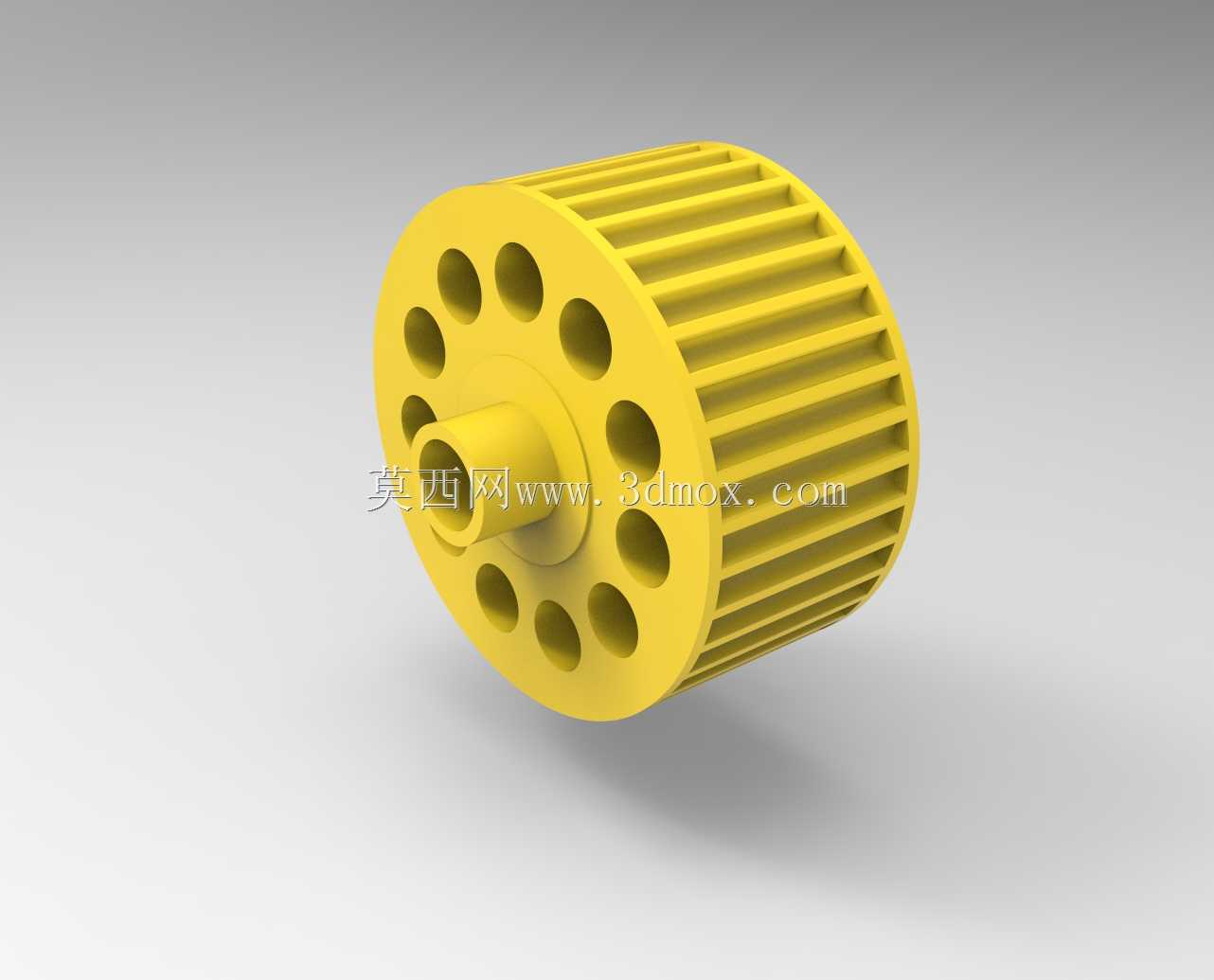

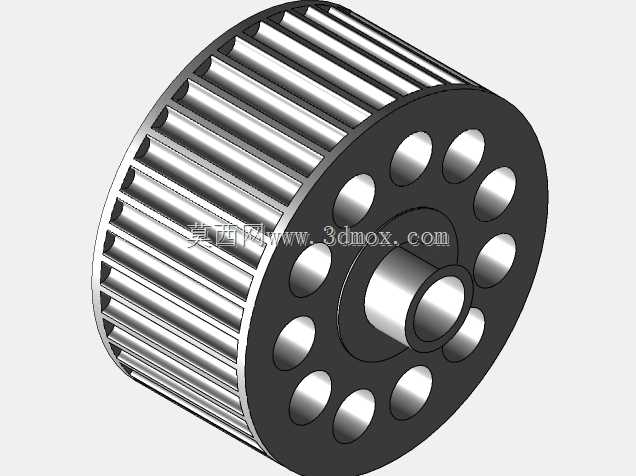

　　这类带周向槽与端面减重孔的滑轮，主要适配PM系列设备的传动链路，在中小型输送设备、轻工机械的张紧与动力传递环节应用十分广泛，日常工况下多配合圆带、多楔带完成动力换向或者张力维持，区别于普通起重滑轮的大载荷设计，这类传动滑轮更侧重运转平稳性与自身惯量控制，避免高速运转时因为轮体自重过大带来的额外动力损耗。从实际使用场景来看，这类滑轮常安装在设备的张紧调节工位，或者多轴传动的中间过渡位置，部分纺织机械、小型包装生产线的传动组里，也能见到同结构的轮件，它不需要承担大吨位的负载，核心作用是改变传动带的走向，维持传动带的合理张紧力，避免带体打滑出现传动比失准的问题。设计这类轮体的时候，首先要匹配对应传动带的截面尺寸，

　　周向的槽型弧度需要和带体的接触弧面完全贴合，不能出现尖角卡滞带体的情况，否则长时间运转会加速带体的磨损，缩短传动带的更换周期。端面的均匀分布圆孔是典型的减重设计，在保证轮体径向结构强度的前提下，尽可能去除轮辐位置的多余材料，一方面降低轮体自身的转动惯量，让设备启停阶段的传动响应更灵敏，另一方面也能减少材料用量，控制零件的加工成本，同时这些均匀分布的孔位也能在轮体高速旋转时起到一定的空气导流作用，带走轮体与带体摩擦产生的部分热量，避免长时间运转后轮体温升过高加速带体老化。轮体中心的凸台结构是安装定位的核心边界，凸台的内孔需要和安装轴的公差带匹配，一般采用间隙配合满足拆装便利性的同时，也要控制配合间隙在合理范围，

　　避免运转时出现轮体偏心晃动的问题，凸台的轴向长度需要和安装位的轴段长度匹配，保证轮体安装后不会出现轴向窜动，不需要额外加装过多的定位挡圈就能维持安装位置稳定。轮体外周的平行肋条结构，其实就是和传动带啮合的接触槽，每一道槽的间距、深度都需要和配套传动带的齿距、齿高对应，保证传动过程中带体和轮体的接触面积足够，不会出现跳齿、打滑的问题，肋条的边缘都做了小圆弧过渡，避免尖锐棱边切割带体的纤维层，延长传动组件的整体使用寿命。从安装边界来看，这类滑轮的径向尺寸需要和设备内部的安装空间匹配，轮体旋转时不能和周边的机架、护板产生运动干涉，端面的减重孔也可以作为安装时的借力位，方便用卡钳或者工装卡住轮体完成锁紧螺母的紧固操作。实际选型的时候，

　　除了确认槽型匹配，还要核对中心安装孔的直径、凸台的轴向长度，以及轮体的总宽度，保证安装后带体的中心面和带轮的中心面重合，避免出现带体偏磨的问题。这类一体成型的滑轮结构，相比装配式的轮体结构强度更高，没有拼接缝隙带来的动平衡问题，运转时的噪音更低，适合在中高速的轻载传动场景长期使用，日常维护只需要定期检查槽面的磨损情况，以及中心孔和轴的配合间隙，不需要额外的润滑维护，整体的使用成本较低。
