RC赛车底盘中间块连接组件结构设计

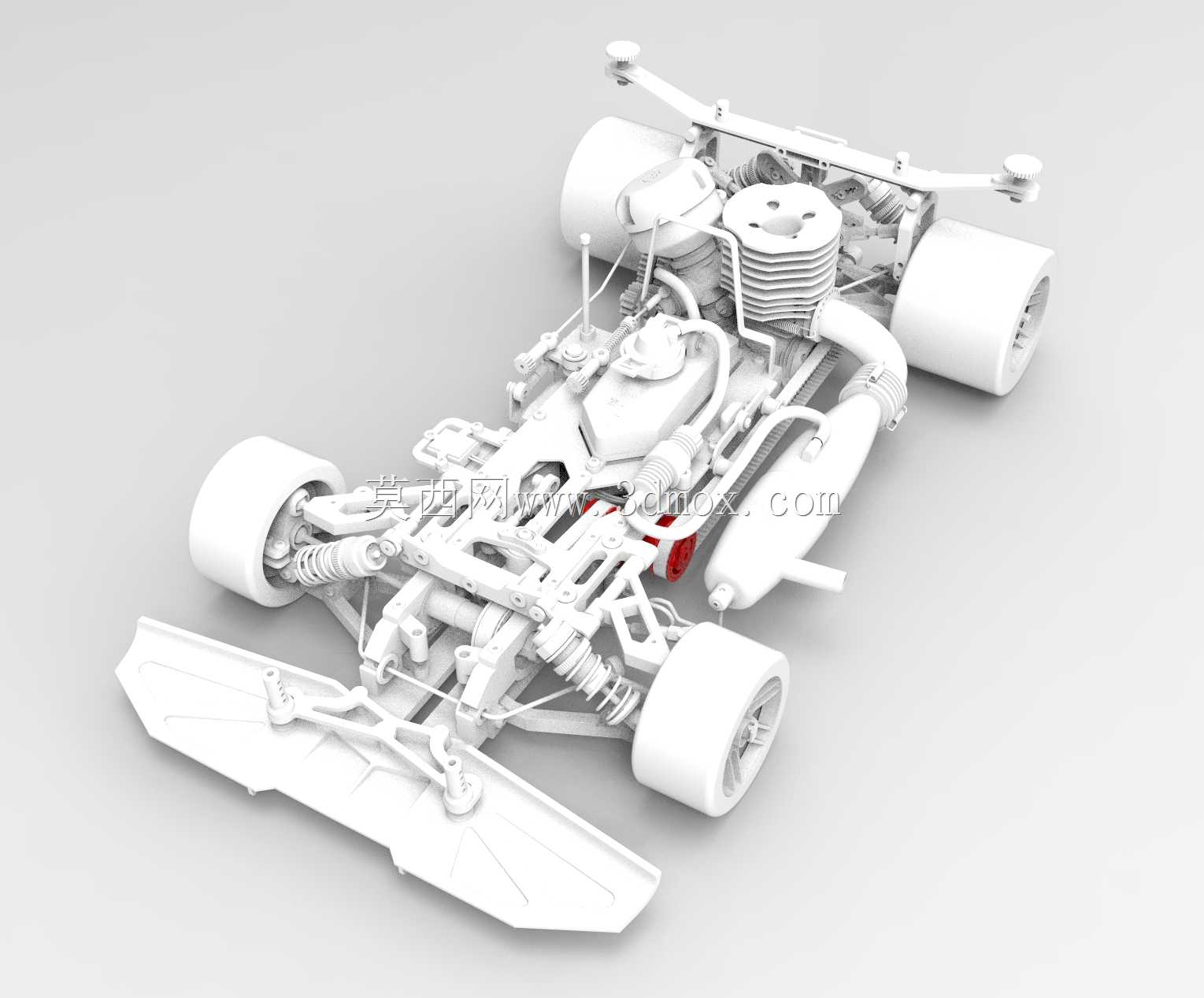

　　在遥控模型赛车的改装与赛事应用场景中，底盘中间块组件是承担动力传递、部件定位、载荷分散的核心结构件，其设计合理性直接决定整车的操控响应精度、高速行驶稳定性以及碰撞工况下的结构可靠性。不同于民用代步车辆的底盘布局，1:10比例RC平跑赛车的底盘空间极为紧凑，所有动力单元、悬挂摆臂、转向机构、传动差速部件都需要在有限的安装边界内完成布局，中间块组件正是衔接前后模块化总成的核心载体。从实际使用场景来看，这类组件需要同时适配铺装赛道高速竞速、场地漂移赛、越野跳台冲击等多类工况，设计阶段需要平衡结构强度与整车配重需求，避免因局部刚度过高导致的应力集中，或是刚度过低引发的底盘形变影响传动同轴度。

　　从功能特性层面分析，该中间块组件首先承担发动机安装定位的基准作用，二冲程模型发动机的安装座直接与中间块的上部定位面贴合，安装孔位的位置度公差需要控制在0.05mm以内，才能保证曲轴输出轴与传动齿轮组的啮合间隙处于合理区间，避免高速运转下的齿轮打齿、动力损耗过大问题。其次，组件两侧预留的悬挂摇臂安装销轴孔，需要与前后悬挂的上摆臂、下摆臂形成稳定的铰接支点，孔位的同轴度误差会直接影响悬挂上下运动的顺滑度，在车辆过弯侧倾时，不合理的孔位公差会导致轮胎接地角度异常，降低抓地力极限。组件下部设计的导流结构，并非单纯的外观装饰件，在车辆高速行驶时，该结构可以引导气流快速通过底盘下部，降低车底乱流产生的升力，提升高速下的下压力表现，同时还能阻挡赛道上的碎石、杂物卷入传动皮带与齿轮组，减少传动系统的故障概率。

　　在设计思路的落地过程中，首先需要确定整车的轴距参数边界，常规1:10平跑RC车型的轴距在258mm-262mm区间，中间块的前后安装端面距离需要匹配前后差速模块的安装间距，预留0.1mm的装配调整间隙，避免加工误差导致的总成装配卡滞。安装边界的设定上，组件上部的发动机安装面距离底盘基准面的高度需要匹配离合器罩的尺寸，保证离合器杯与从动齿轮的啮合宽度达到8mm以上，避免大扭矩输出下的齿轮脱开问题；组件两侧的突出结构不能超出轮距的最大边界，避免车辆过弯时与赛道护栏发生剐蹭损坏结构；下部的导流唇最低位置距离地面的高度需要控制在5mm以上，兼顾空气动力学效果与通过性，避免在不平整赛道行驶时刮蹭地面导致组件断裂。

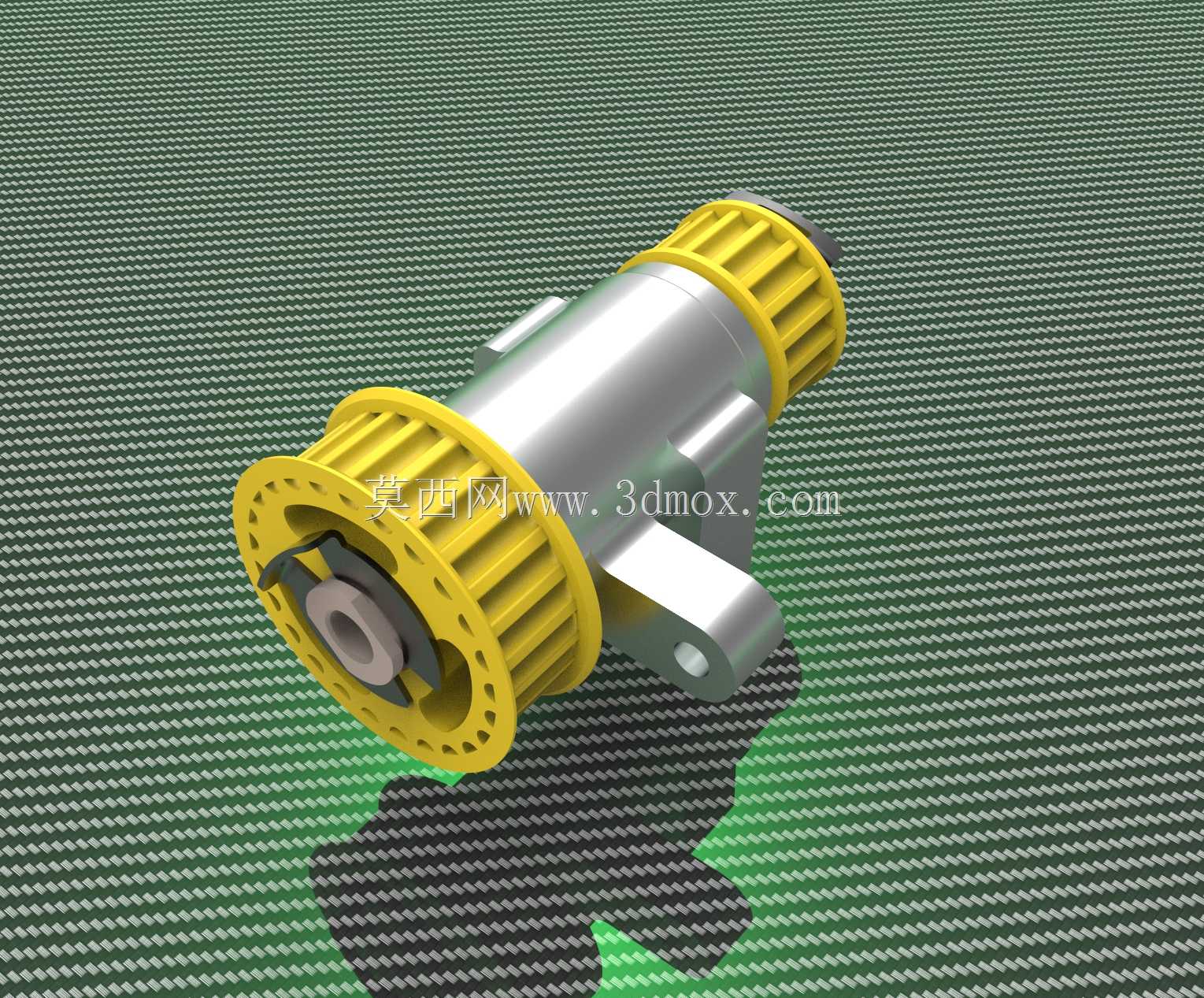

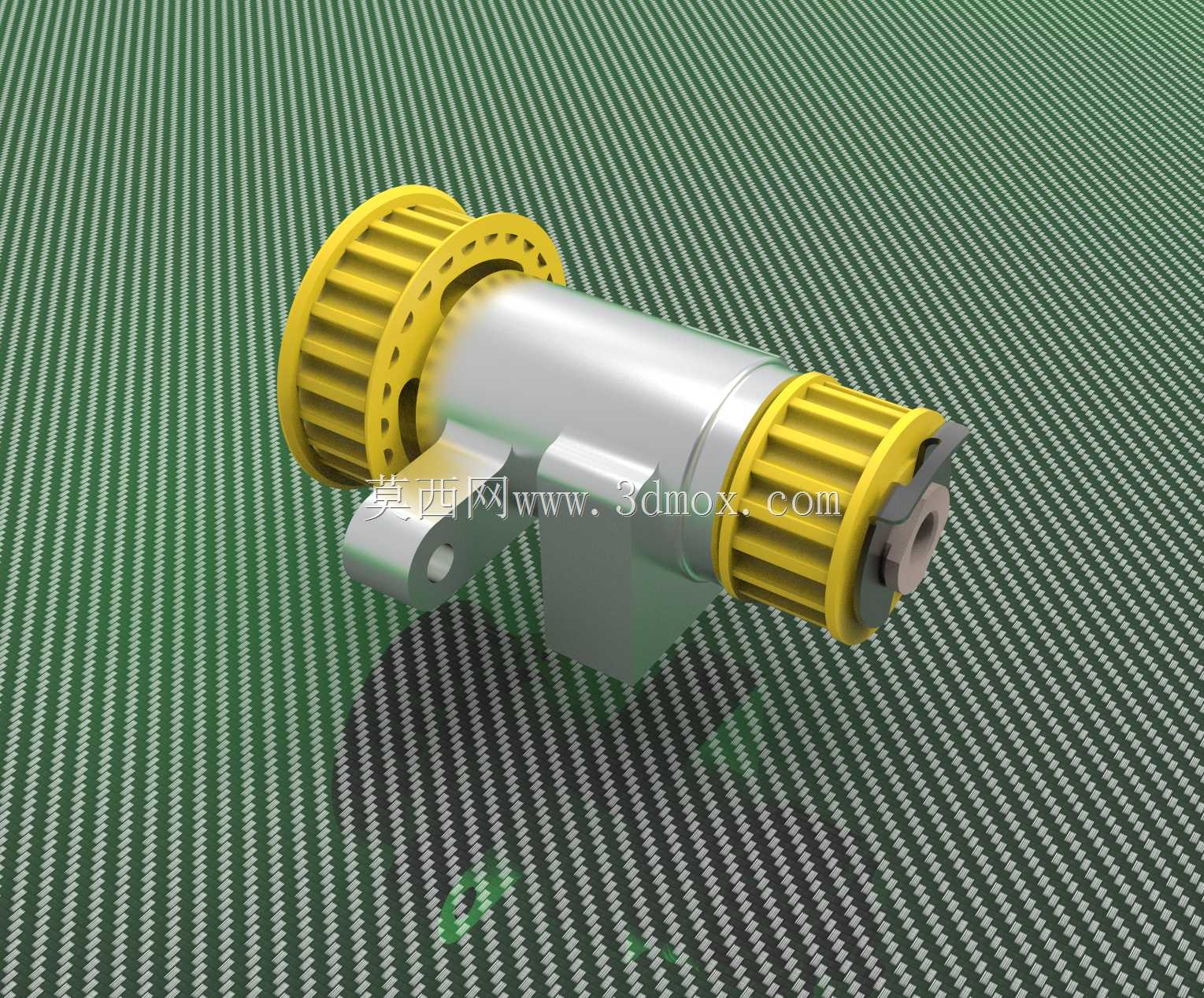

　　从结构受力的角度考量，中间块需要承受发动机运转时产生的高频振动，以及跳跃落地时的冲击载荷，因此在结构设计上采用了网格状加强筋布局，在发动机安装座、悬挂铰接点等应力集中区域做了局部加厚处理，非受力区域则做了镂空减重设计，将组件自身重量控制在28g以内，避免增加不必要的簧下质量影响悬挂响应。传动路径的避让设计上，组件中部预留了足够的空间容纳中央传动皮带与张紧轮结构，内壁与皮带的最小间隙保持在3mm以上，避免车辆形变时摩擦皮带导致传动效率下降，同时预留了张紧轮的调整滑槽，可以根据皮带的使用磨损情况调整张紧度，延长传动部件的使用寿命。转向舵机的安装位也集成在中间块的前部区域，舵机安装面的平面度公差控制在0.03mm以内，保证舵机输出轴与转向拉杆的运动角度无偏差，提升转向操作的精准度。

　　在实际装配调试环节，该中间块组件与前后底盘模块的连接采用定位销加螺丝的固定方式，两个直径3mm的定位销承担主要的定位作用，四颗M2.5的内六角螺丝提供锁紧力，这种设计既可以保证反复拆装后的位置精度，也能在车辆发生碰撞时，通过连接部位的微小形变吸收冲击能量，避免核心部件的直接损坏。组件的材料选型适配常见的尼龙加玻纤注塑工艺，也可以通过CNC加工铝合金材质制作升级件，不同材料的版本可以对应入门娱乐、专业赛事等不同层级的使用需求，尼龙版本的韧性更好，碰撞时不易断裂适合新手使用，铝合金版本的刚性更高，传动精度更好适合专业竞速场景。
