道路发动机3.5cc排量PM调谐气缸结构

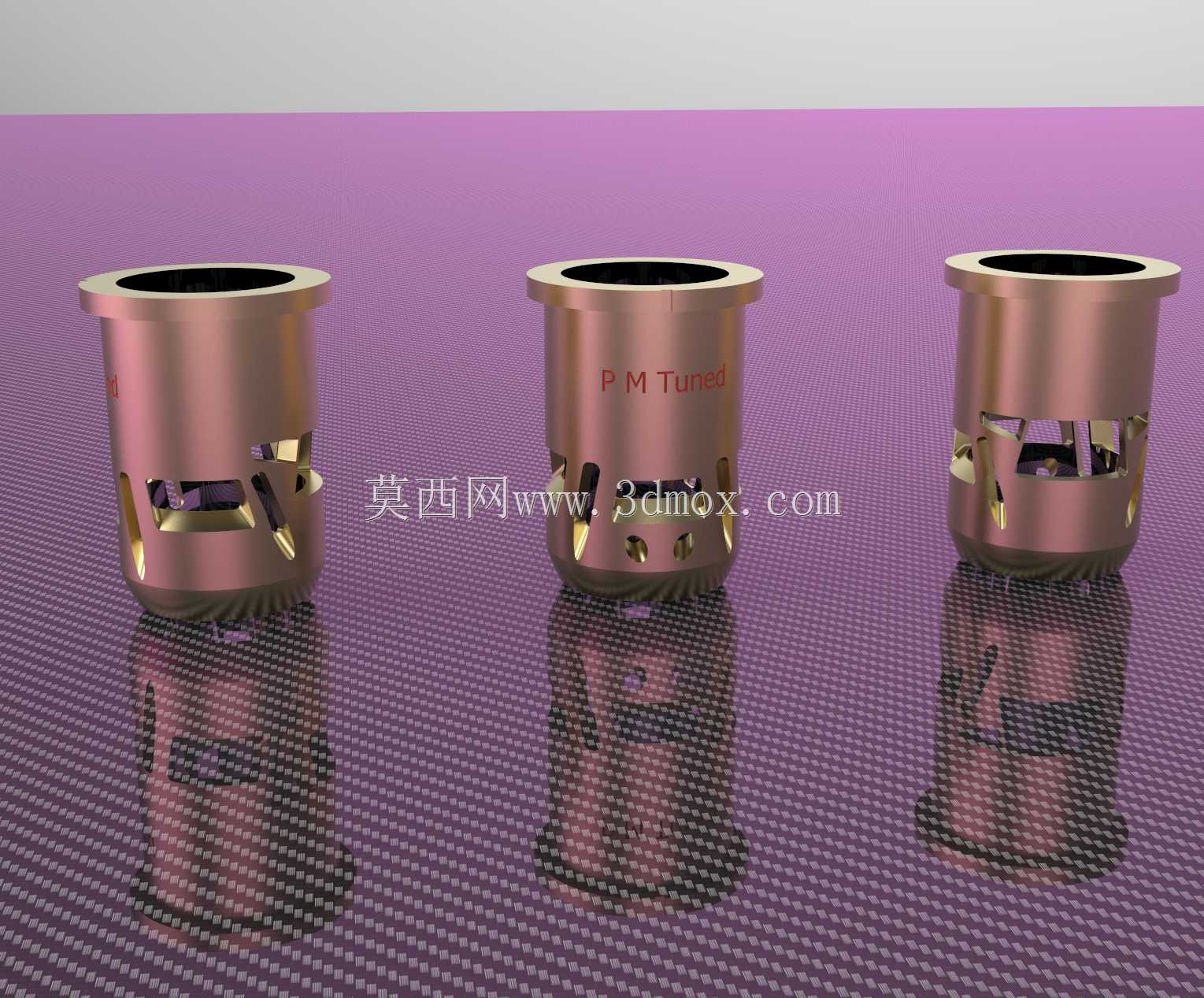

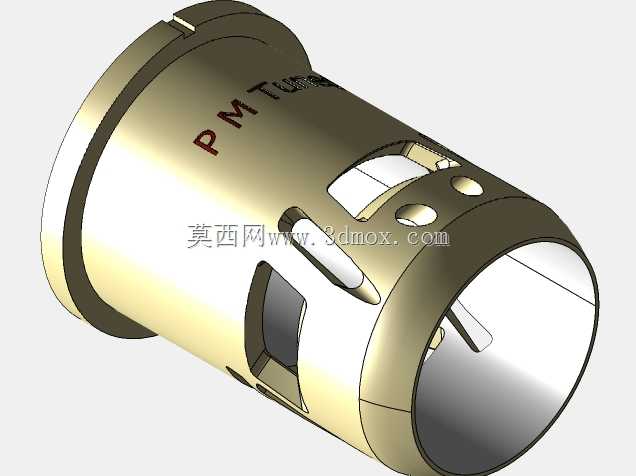

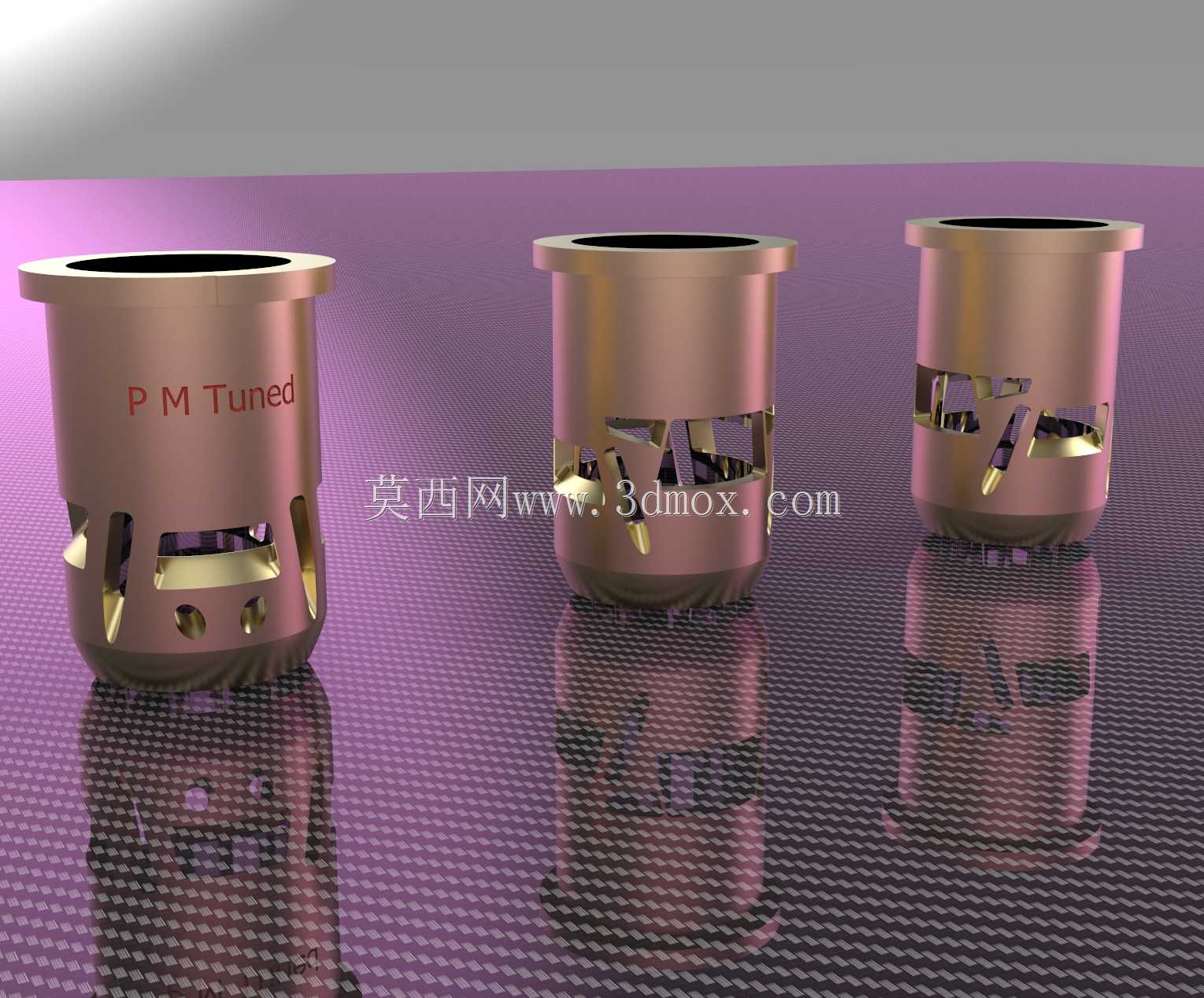

　　这款调谐气缸主要适配3.5cc排量的道路用小型内燃发动机，这类小排量动力单元常搭载于模型级道路竞速车辆、小型便携动力设备上，气缸作为内燃机核心做功部件，其结构设计直接决定动力输出的平顺性、高转区间的响应速度以及整体燃烧效率。从结构设计逻辑来看，该气缸采用了带侧置气口的一体式铜质缸体结构，缸壁预留的多组异形开孔是调谐设计的核心，这些开孔并非随意开设，而是对应二冲程发动机的扫气、排气时序匹配，通过调整气口的开孔角度、流通截面积以及轴向位置，能够优化缸内混合气的流动路径，减少扫气过程中的新鲜混合气逃逸，同时加快燃烧后废气的排出效率，让发动机在高转速工况下依旧能维持稳定的缸内填充效率。缸体顶部设置的外翻法兰边是安装定位的核心边界，

　　法兰端面的平面度需要控制在合理公差范围内，安装时通过法兰与缸头、曲轴箱的配合面压紧密封，避免缸内高压燃气泄漏，法兰上的定位缺口能够在装配时快速对位，防止安装错位导致的气口对接偏差。缸体外壁的标识区域用于标注产品规格参数，方便装配过程中的快速识别，避免不同排量、不同调谐等级的气缸混装。在实际应用场景中，这类调谐气缸多用于对动力响应有较高要求的竞速类模型车辆，普通原厂气缸的气口设计往往偏向经济性与低扭输出，高转下的进排气效率不足，而经过调谐设计的该款气缸，通过气口结构的优化，能够将发动机的最大功率输出转速区间向高转延伸，匹配对应的排气歧管与供油系统后，可显著提升车辆的直线加速性能与极速表现。设计过程中需要重点考量缸体的壁厚均匀性，

　　铜质材料虽然具备优秀的导热性能，能够快速将缸内燃烧产生的热量传递到散热结构，但壁厚不均会导致热胀冷缩过程中出现缸体变形，进而引发活塞卡滞、密封失效等故障，因此建模阶段需要对缸体各部位的壁厚做均匀化处理，尤其是气口周边的壁厚过渡要平缓，避免应力集中导致的缸体开裂。缸体下部的定位止口需要与曲轴箱的安装孔做间隙配合，配合公差需要控制在合理范围，间隙过大会导致缸体安装后出现晃动，影响活塞往复运动的同轴度，加速活塞环与缸壁的磨损；间隙过小则会导致装配困难，甚至在热态下因为膨胀量差异出现装配应力。从外形尺寸边界来看，该气缸整体为圆柱式结构，外径尺寸适配常规3.5cc发动机的安装位，整体高度不会超出原有发动机的机舱边界，

　　替换安装时不需要额外修改周边的固定结构与散热组件，具备较好的适配性。缸壁的气口边缘做了倒角处理，一方面能够减少气流通过时的阻力，另一方面也能避免活塞环在往复运动过程中被气口边缘刮伤，延长活塞环的使用寿命。在实际的动力匹配中，该气缸需要配合对应的高角度活塞、轻量化曲轴以及调谐排气管使用，单独更换气缸无法完全发挥其设计性能，因为扫气效率的提升需要整个进排气系统的匹配，包括化油器的供油曲线也需要根据气口流量的变化做相应调整，才能让空燃比维持在最佳区间，避免出现混合气过浓或者过稀的情况，保证发动机运行的稳定性。建模过程中对缸体内壁的加工精度做了对应预留，实际生产中缸体内壁需要经过珩磨处理，形成交叉网纹来储存润滑油，保证活塞与缸壁之间的润滑效果，减少运动过程中的摩擦阻力，同时网纹结构也能更好地附着机油，提升缸壁与活塞环之间的密封性能。缸体外部的非配合面不需要过高的加工精度，铸造成型后经过简单打磨即可，能够在保证性能的前提下控制加工成本。这类调谐部件的设计核心是在原有发动机的结构边界内，通过核心部件的结构优化挖掘动力潜力，不需要对发动机的整体布局做大幅改动，是小排量内燃发动机动力升级的常用方案，在模型动力改装、小型便携动力设备性能提升领域有着广泛的应用空间。
