1/8公路RC车前后传动皮带轮结构

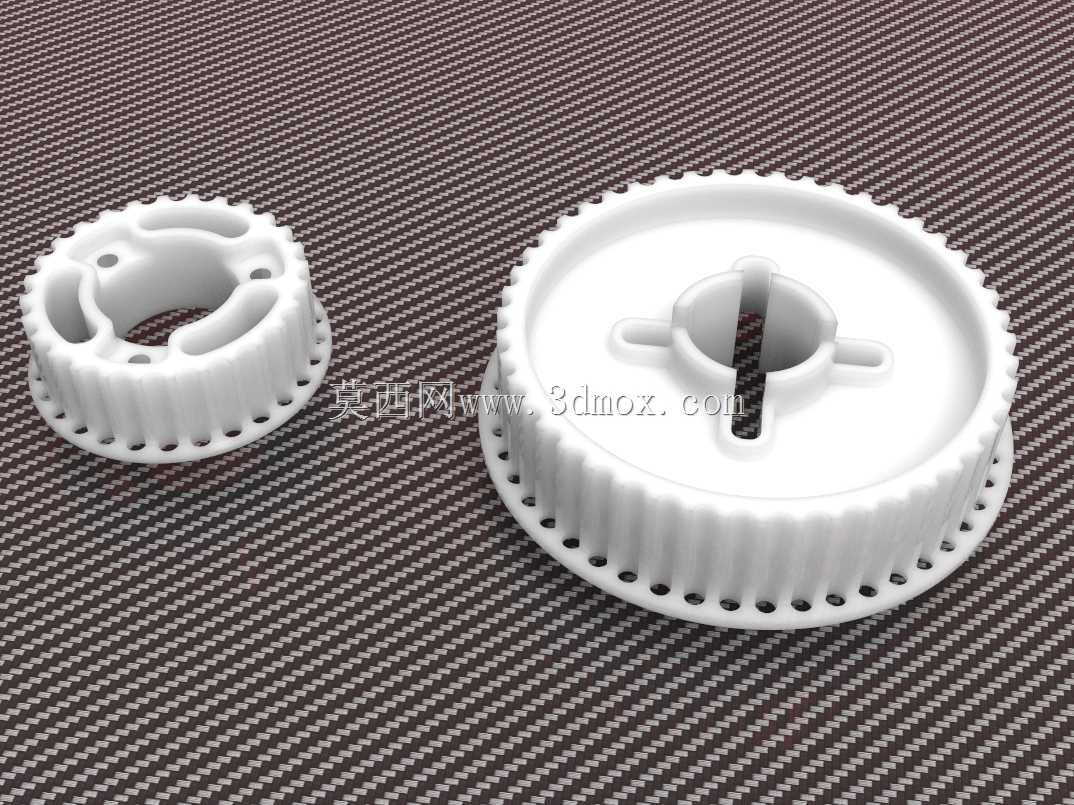

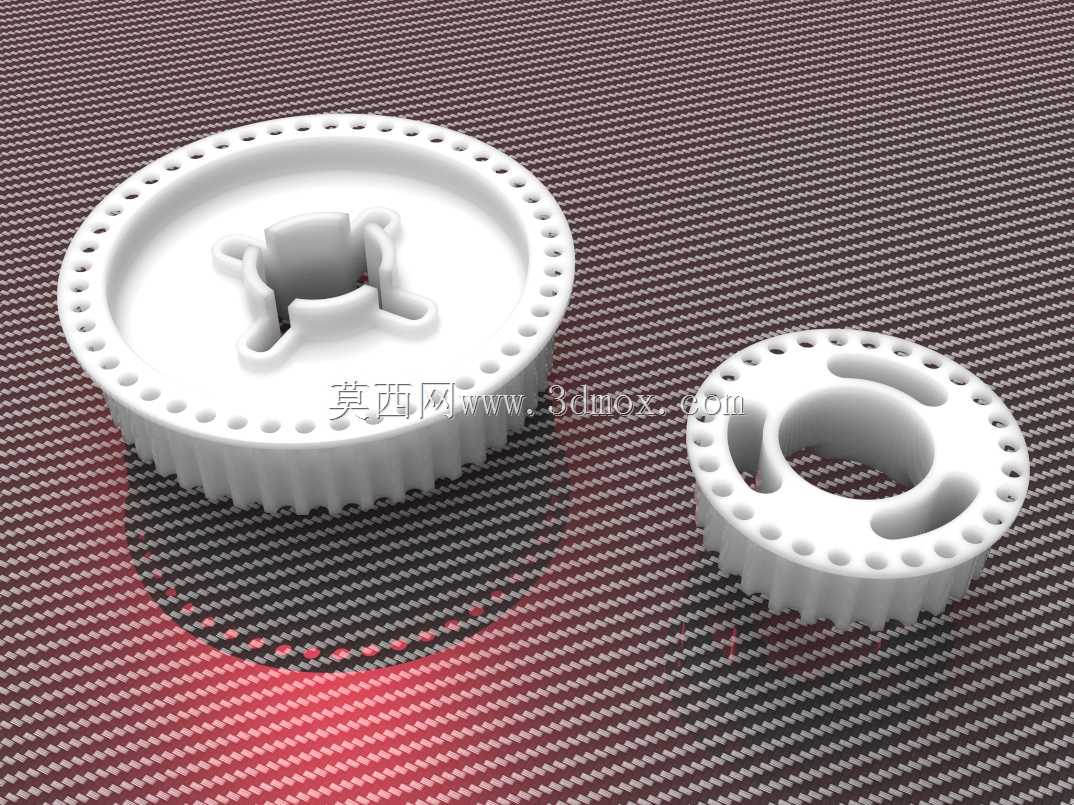

　　在遥控模型车的传动系统设计中，皮带轮作为同步传动的核心执行部件，直接决定了动力传递的平顺性与传动效率，本次涉及的两款皮带轮分别对应28齿与48齿规格，专门适配1/8比例公路RC车型的前后传动布局。从实际装车场景来看，这类皮带轮安装在车架的传动差速输出端与电机输出端位置，通过同步皮带衔接动力输出路径，相比齿轮直传结构，皮带传动能更好吸收RC车高速行驶时路面带来的冲击振动，避免急加速、急制动工况下的传动齿崩齿问题，同时能降低传动系统的运行噪音，提升平跑工况下的行驶稳定性。

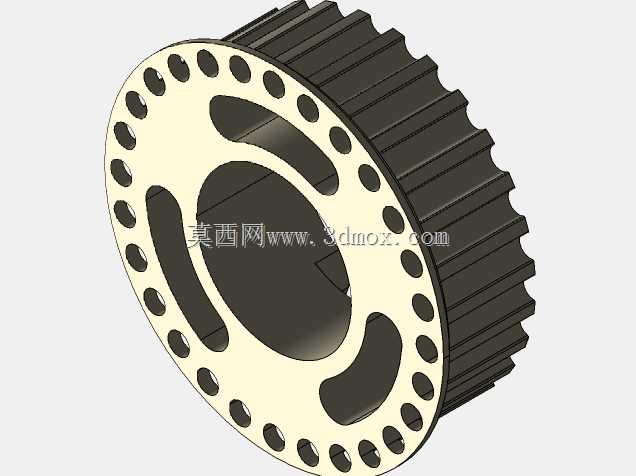

　　从功能特性层面分析，两款皮带轮均采用同步齿形设计，齿廓与配套同步带的齿槽完全契合，传动过程中无滑差，能保证前后轮动力分配的同步性，满足公路RC车高速过弯、直线加速时的动力响应要求。大齿数的48T皮带轮通常作为减速从动轮使用，小齿数28T皮带轮作为主动轮搭配，通过齿数比实现合理的减速增扭效果，匹配1/8公路RC车的无刷电机输出特性，让电机工作在高效转速区间。轮体边缘均匀分布的小孔为轻量化减重孔，在保证轮体结构强度的前提下，尽可能降低旋转件的转动惯量，减少动力传递过程中的惯量损耗，提升油门响应速度；轮体中心的异形安装孔为非圆定位结构，与对应安装轴的截面完全匹配，能传递更大扭矩的同时，避免皮带轮与轴之间发生相对转动，省去了额外的键连接结构，简化装配流程。

　　设计思路上，这类RC车用皮带轮首先要满足高强度与轻量化的平衡，因为RC车行驶过程中传动系统承受的瞬时扭矩较大，尤其是起步、撞墙制动时的冲击载荷会直接作用在皮带轮上，所以轮体的辐条结构、齿根厚度都经过受力优化，齿根位置做了圆弧过渡处理，避免应力集中导致的齿部断裂；轮体的皮带挡边高度经过精准计算，既能防止同步带在高速运转时从带轮上脱出，又不会因为挡边过高增加不必要的重量与摩擦阻力。两款皮带轮的安装同轴度公差控制在0.02mm以内，保证高速旋转时不会出现偏摆，减少皮带的异常磨损，延长同步带的使用寿命。

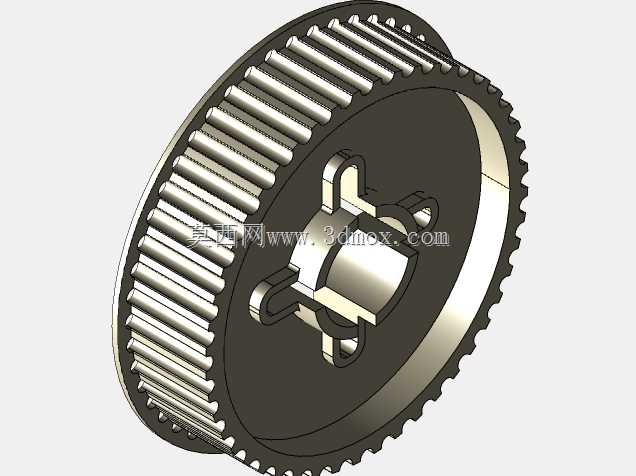

　　从安装边界尺寸来看，28T主动带轮的外径适配对应宽度的同步带，中心安装孔的尺寸与RC车标准传动轴径匹配，安装时只需将带轮压入对应轴位，依靠中心异形孔的过盈配合即可完成固定，不需要额外的固定螺丝；48T从动带轮的中心孔适配差速器的输出轴，轮体背面的定位凸台与差速器壳的安装凹槽配合，保证安装后带轮的旋转平面与皮带走向完全平行，避免皮带偏磨。两款带轮的齿距均符合微型同步带的标准规格，可直接替换同规格的市售RC车皮带轮配件，不需要对车架的传动安装位做任何修改，适配性较强。在实际建模过程中，齿形的绘制严格遵循同步带轮的齿廓参数，每个齿的齿形角、齿顶高、齿根高都按照对应模数的标准取值，保证加工成型后的带轮与皮带啮合顺畅，不会出现卡滞、跳齿的问题；减重孔的分布位置经过受力仿真验证，避开了轮体的应力集中区域，即使在大冲击载荷下，轮体也不会出现开裂变形的情况。
