八分之一比例公路赛车车身外壳结构设计

　　这款1:8比例公路赛车车身壳体，主要面向遥控模型竞速赛事、高校车辆工程专业教具研发、缩比风洞试验验证三类核心应用场景，在实际使用中需要同时兼顾空气动力学减阻效能、结构抗冲击性能、内部组件安装兼容性三类核心需求，是缩比车辆研发环节中衔接气动设计与实装验证的关键结构件。从实际使用场景的需求出发，该壳体在设计阶段首先明确了安装边界约束：壳体整体长度适配常规1:8比例平跑竞速车架的安装孔位，前端预留出转向舵机、前防撞组件的安装避让空间，中部座舱区域留出电池、接收机、电调等电子元件的布置空腔，尾部延伸段覆盖后传动与差速机构，同时预留尾翼的安装固定位点，所有安装位的公差控制在0.2mm以内，确保与市售主流同比例竞速车架可以直接适配，

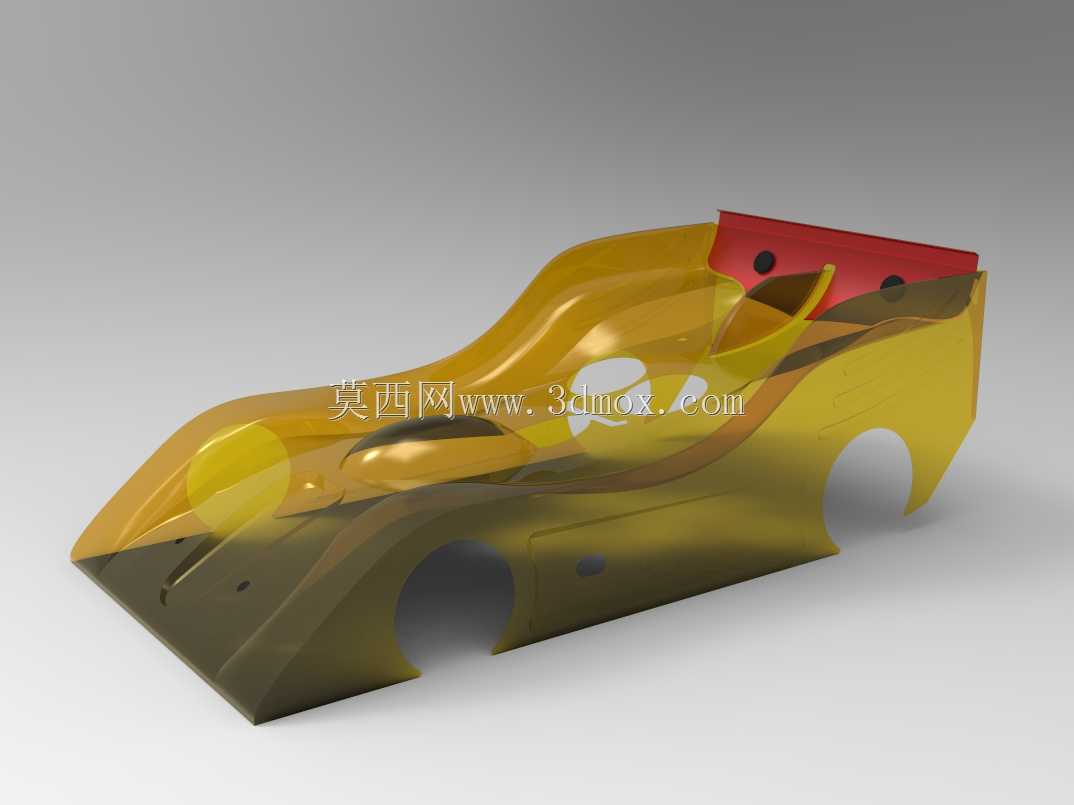

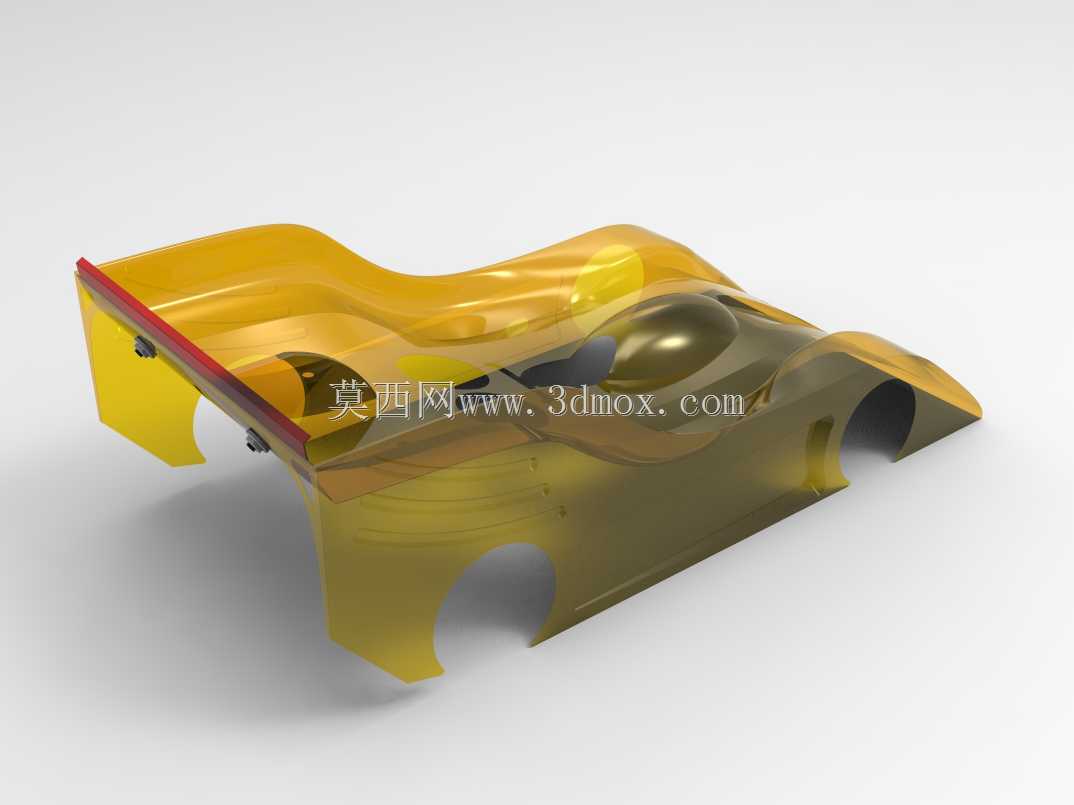

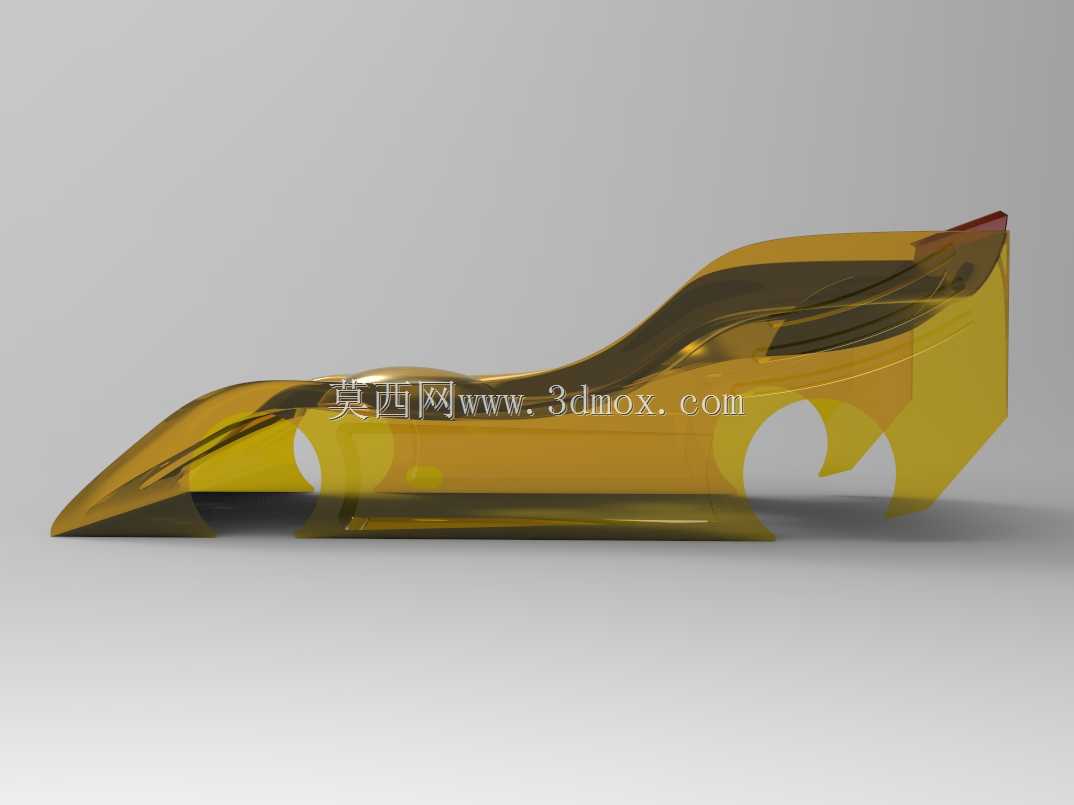

　　无需二次打磨修配。外形设计层面，壳体整体采用低风阻流线型构型，车头部分做了大倾角的收窄处理，前轮拱位置做了平滑的弧形隆起，既可以完全覆盖轮组转动范围，避免行驶中卷入杂物卡滞轮组，又能引导气流顺着车身侧面流向尾部，减少轮组位置的乱流产生；座舱区域采用凹陷式的单座布局模拟实车的驾驶舱形态，同时降低壳体中部的迎风截面积，进一步压缩风阻系数；尾部设置了一体化的红色尾翼安装基座，基座上预留两个对称的固定孔位，可以直接装配通用规格的竞速尾翼，在高速行驶时提供足够的下压力，抵消高速状态下车头抬升的趋势，提升模型直线行驶的稳定性。结构设计上，壳体整体采用等壁厚的薄壳构型，壁厚均匀控制在1.5mm，既保证壳体受到侧面碰撞、

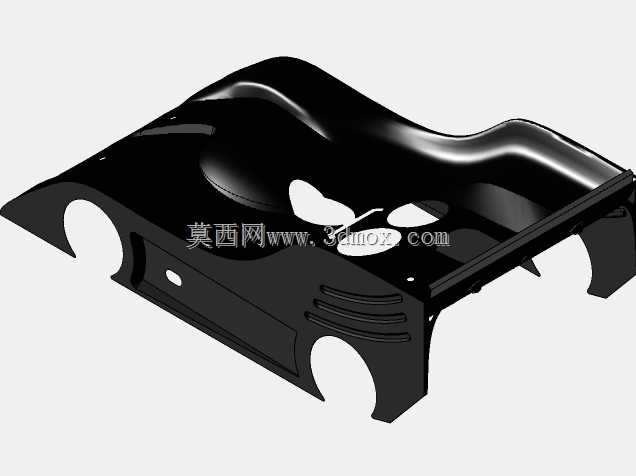

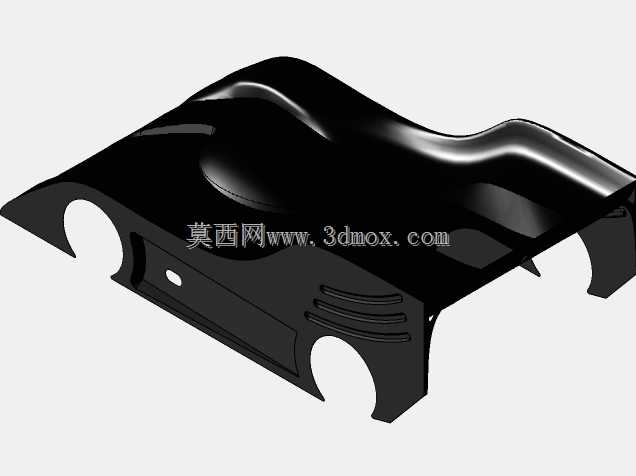

　　飞石冲击时不会出现轻易开裂的问题，又能尽可能控制壳体自身重量，避免额外增加车架的动力负载；轮拱位置做了局部的加厚处理，因为该位置是行驶过程中最容易发生剐蹭、碰撞的区域，加厚处理可以提升该区域的抗形变能力，延长壳体的使用寿命；壳体底部边缘做了翻边处理，翻边宽度3mm，既可以提升壳体整体的结构刚度，避免薄壳出现受力形变的问题，又能在壳体与车架装配时，通过翻边与车架上的定位槽配合，实现快速定位安装，降低装配难度。从设计思路的落地逻辑来看，该壳体的曲面全部采用G2连续的顺滑过渡，没有突兀的折角与棱角，一方面可以减少气流在车身表面的分离，降低高速行驶时的风阻与气动噪音，另一方面也便于后续的真空成型、注塑加工等量产工艺落地，曲面的拔模角度统一控制在3度以上，不会出现倒扣结构，加工时可以顺利脱模，降低生产环节的工艺难度。在实际的风洞验证场景中，该壳体的气动布局可以在20m/s的等效风速下，将整车风阻系数控制在0.28以内，尾部的气流分离点控制在尾翼基座的后缘位置，不会在车尾形成大范围的湍流区，能够为缩比车辆的气动性能研究提供可靠的测试载体；在遥控竞速赛事场景中，该壳体的抗冲击性能可以满足车辆以60km/h的速度发生侧面剐蹭护栏时，不会出现碎裂、穿孔的问题，仅会产生可恢复的弹性形变，碰撞后可以快速恢复原有形态，不会影响车辆的继续行驶；在教学教具场景中，该壳体的结构形态可以直观展示公路赛车的气动设计逻辑、薄壳结构的刚度设计思路，

　　帮助学生理解车身设计中空气动力学、结构力学、装配工艺三者的平衡关系。壳体表面的分色区域做了清晰的结构分界，车头的灯组位置、尾部的尾翼区域都做了浅凹槽的定位标识，后续进行外观涂装时可以直接沿着凹槽边界做分色处理，不需要额外粘贴遮盖带，降低外观处理的难度；座舱位置的凹陷区域预留了驾驶员人偶的安装位，可以适配常规1:8比例的人偶模型，提升整车的仿真度。需要注意的是，该壳体在装配时需要在安装孔位加装橡胶减震垫圈，避免车架行驶过程中的振动直接传递到壳体上，长期振动导致壳体安装孔位置出现应力开裂；同时壳体的前部进风口位置做了镂空的预留标识，使用者可以根据自身的散热需求，沿着标识位置开孔，为前部的电机、电调组件提供散热气流，不需要额外测量定位开孔位置。
