1/8RC遥控车专用同步传动皮带轮结构

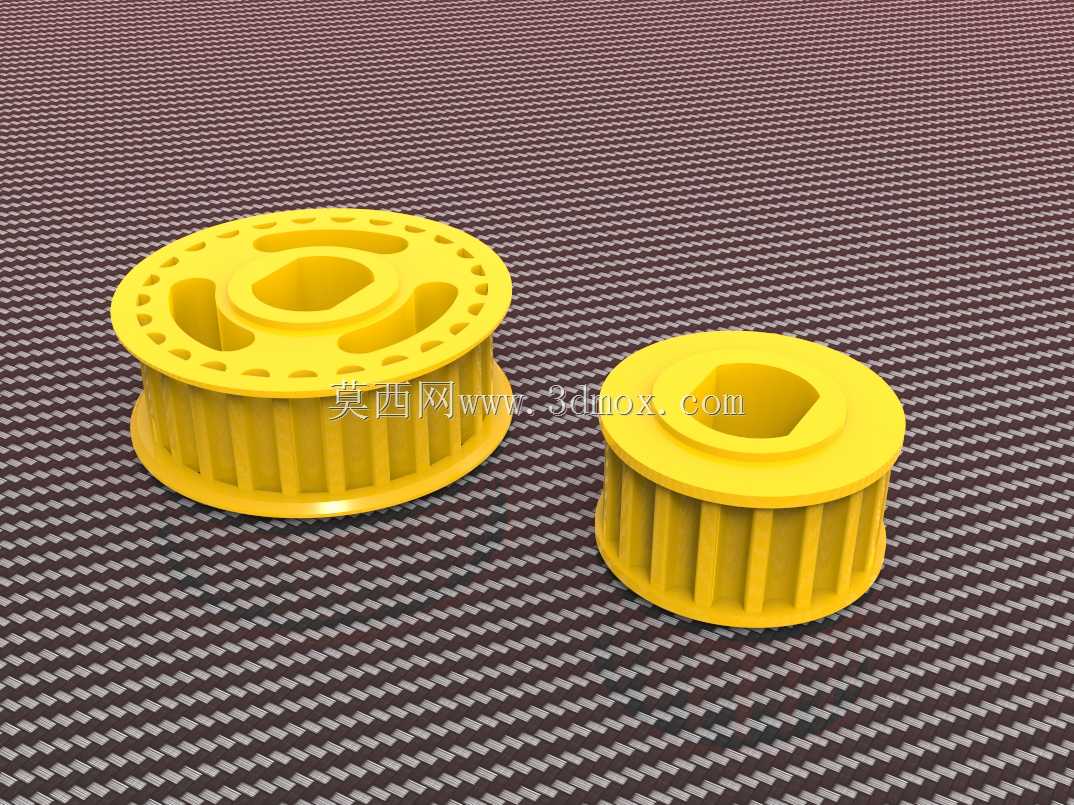

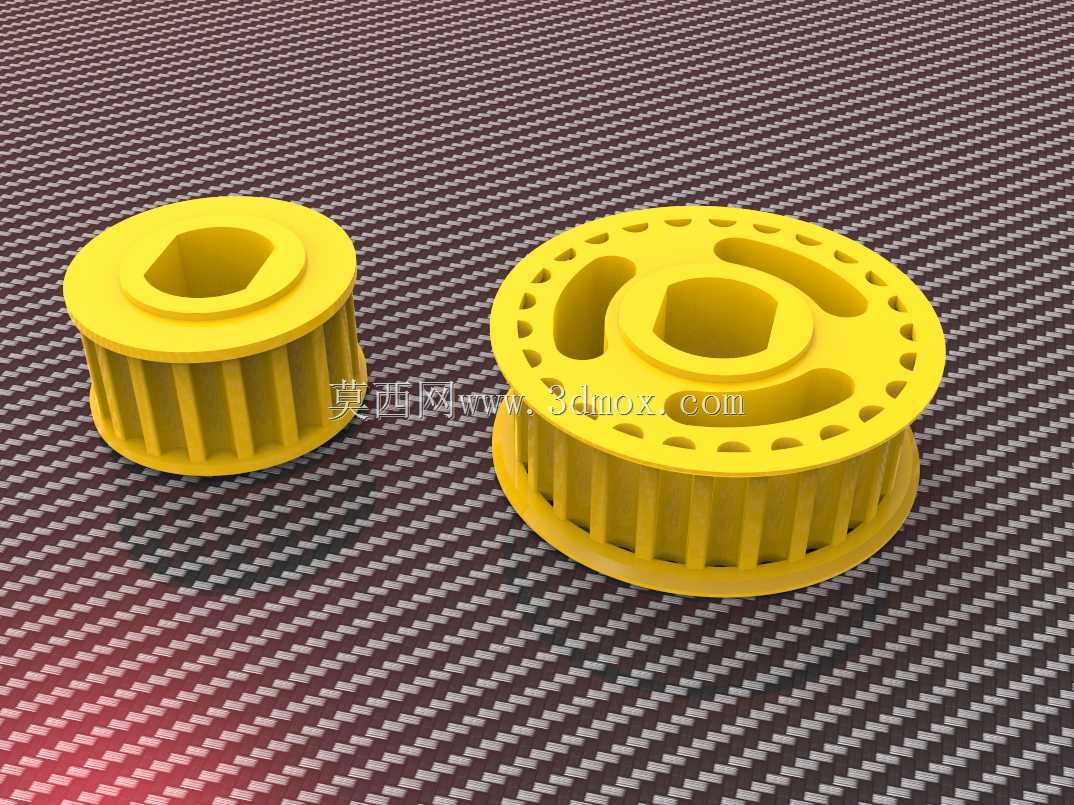

　　做RC模型传动结构设计的工程师大多清楚，1/8比例平跑、越野类遥控车的中间传动段，皮带传动的平顺性远优于齿轮直传，尤其是中置电机布局的车型，电机输出轴到前后差速器的动力传递路径上，张紧轮与主动从动轮的匹配度，直接决定了传动效率、皮带寿命甚至整车的动力响应速度。这次的两款皮带轮分别对应18齿与25齿的传动比匹配需求，专门适配中间街区布局的1/8公路RC车型，也就是常说的中置电机平跑款，这类车型的传动舱空间紧凑，皮带走线需要绕过车架中部的电池仓、舵机安装位，对带轮的安装定位精度、齿形契合度要求比常规越野款更高。

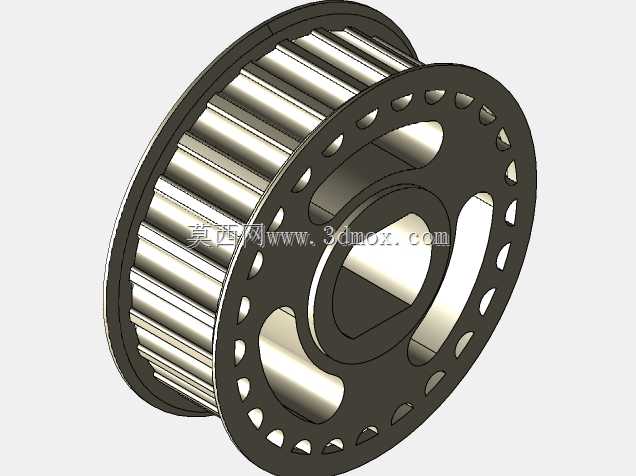

　　从功能特性来看，两款带轮均采用同步带啮合齿形设计，轮缘的周向齿槽完全匹配RC模型常用的MXL型同步带齿距，啮合过程中不会出现跳齿、打滑问题，哪怕是大油门起步、急刹车的动力突变工况，带齿与轮槽的贴合面也能保持足够的接触面积，避免动力损耗。带轮主体采用辐条式镂空结构，不是实心轮体设计，这一点是特意针对RC车型的轻量化需求做的优化——中置传动段的旋转件每减少1g重量，整车的传动惯量就能有明显降低，油门响应的跟手度会提升不少，同时镂空结构也能减少带轮高速旋转时的风阻，在平跑车型追求极速的场景下，这类细节优化累积起来的效果相当可观。

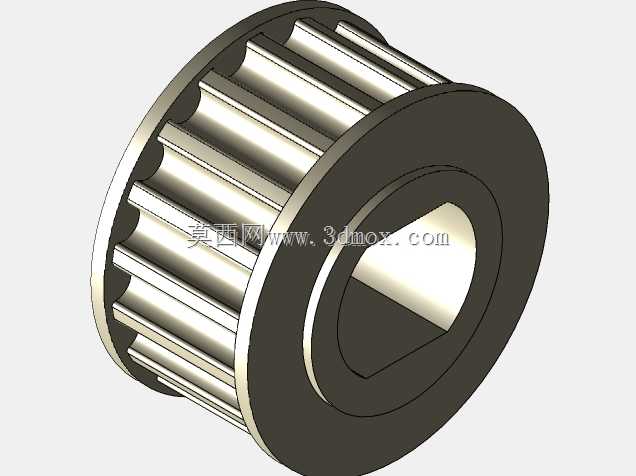

　　安装边界的设计上，两款带轮的中心安装孔均采用D型扁位结构，不是常规的圆孔，这种设计能完全避免带轮与转轴之间出现相对转动，不需要额外加装顶丝或者键槽，就能传递足够的扭矩，非常适合RC模型小尺寸转轴的安装场景，毕竟1/8车型的中间传动轴直径普遍只有5mm左右，加工键槽的难度大、结构强度也难保证，D型孔的设计刚好平衡了加工难度与连接可靠性。带轮的轴向定位台阶高度经过精确计算，安装到位后同步带的两侧不会与轮缘发生摩擦，同时台阶的挡边高度刚好能限制皮带的轴向窜动，哪怕车辆经过颠簸路面、传动系统出现小幅震动，皮带也不会从带轮上脱出。18齿带轮主要作为张紧轮或者小传动比从动轮使用，整体外径更小，适合安装在传动舱内空间局促的位置，25齿带轮则多作为主动轮或者大传动比从动轮，与18齿轮搭配能实现接近1.39的传动比，刚好匹配多数1/8公路车的中置电机输出转速区间，让电机工作在效率最高的转速范围内。

　　设计思路上，整个带轮的结构完全围绕RC模型的实际使用场景展开，没有照搬工业用同步带轮的厚重结构，轮体的壁厚控制在1.2mm，既保证了3D打印或者注塑加工时的结构强度，不会因为急加速的扭矩冲击出现轮齿断裂，又最大限度控制了零件重量。轮齿的齿形做了微小的倒角处理，安装皮带时不需要刻意撬动就能顺利套入，同时倒角也能减少皮带侧边的磨损，延长橡胶同步带的使用寿命。带轮的内孔与D型扁位的尺寸公差控制在0.05mm以内，安装到转轴上不会出现松旷，高速旋转时的动平衡表现更好，不会因为带轮的偏心震动导致整车传动系统出现异响，甚至影响车架的行驶稳定性。

　　实际装车使用时，这两款带轮的安装位完全兼容市售主流1/8公路RC车的中间传动固定座，不需要额外修改车架孔位，替换原厂的塑料带轮时，只需要拆下原有转轴的限位卡簧，套入对应齿数的带轮再装回卡簧即可，安装过程不需要额外的工装辅助。针对不同的动力配置，比如有刷电机与无刷电机的扭矩输出差异，带轮的轮齿根部做了加强筋设计，哪怕是4S锂电配置的大功率无刷动力输出，轮齿也能承受瞬间的大扭矩冲击，不会出现扫齿问题。另外带轮的表面没有做多余的装饰性结构，所有的结构特征都服务于传动功能，辐条的分布经过动平衡校准，高速旋转时不会产生额外的离心力，保证传动系统的平顺性。
