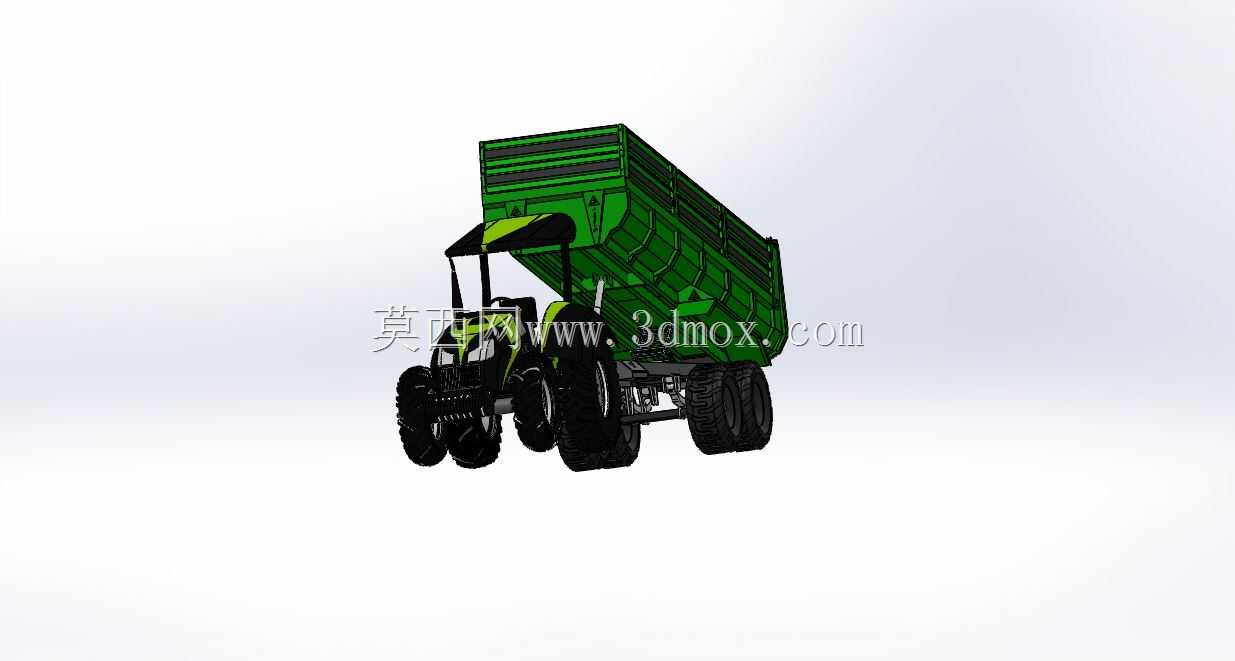

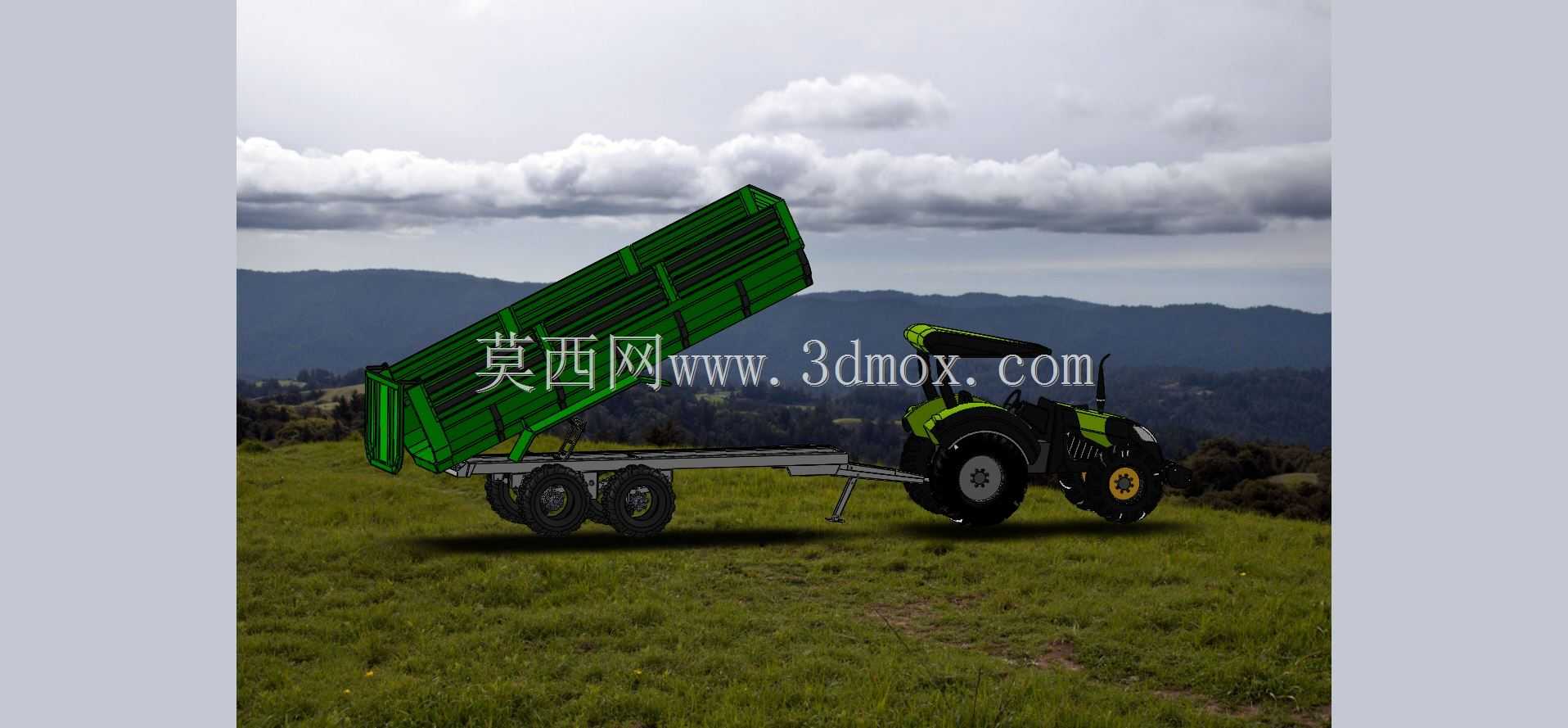

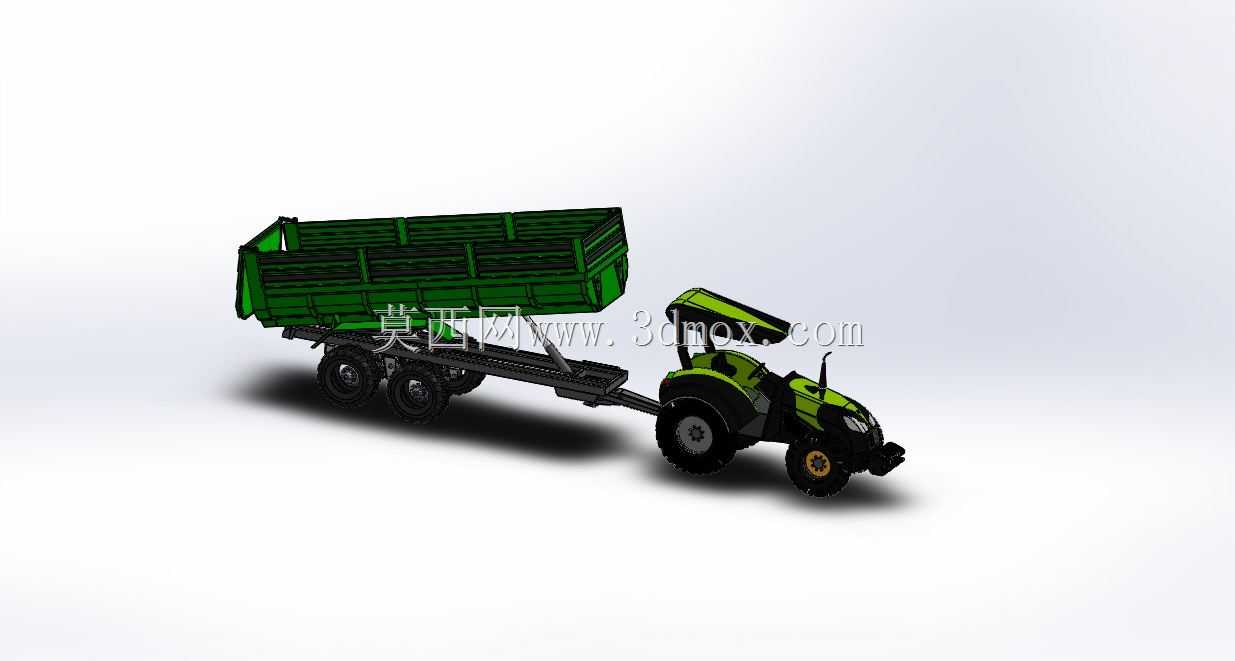

20吨农用自卸拖车配套轮式拖拉机结构

　　丘陵山地零散地块的农资转运、农牧场收获季的粮草清运、小型土方作业的散料短驳场景里，这类牵引式自卸挂车一直是轮式拖拉机配套率最高的挂接机具之一，相比固定式货厢挂车，它省去了人工卸料的高强度劳作，在转运谷物、青贮饲料、厩肥、砂石、建筑渣土这类散状物料时，作业效率能提升六成以上。这套20吨级的牵引自卸结构，设计阶段首先锚定的是适配大马力轮式拖拉机的挂接边界，牵引架采用铰接式连接结构，挂接点高度匹配主流拖拉机后牵引销的安装尺寸区间，预留了足够的上下摆动余量，能适配田间非铺装路面的起伏颠簸，避免牵引架在过沟坎时出现刚性别卡，甚至扯断连接销的故障。货厢部分采用高边栏板的深厢结构，厢体侧板做了横向加强筋压型处理，在装载密度较低的青贮、

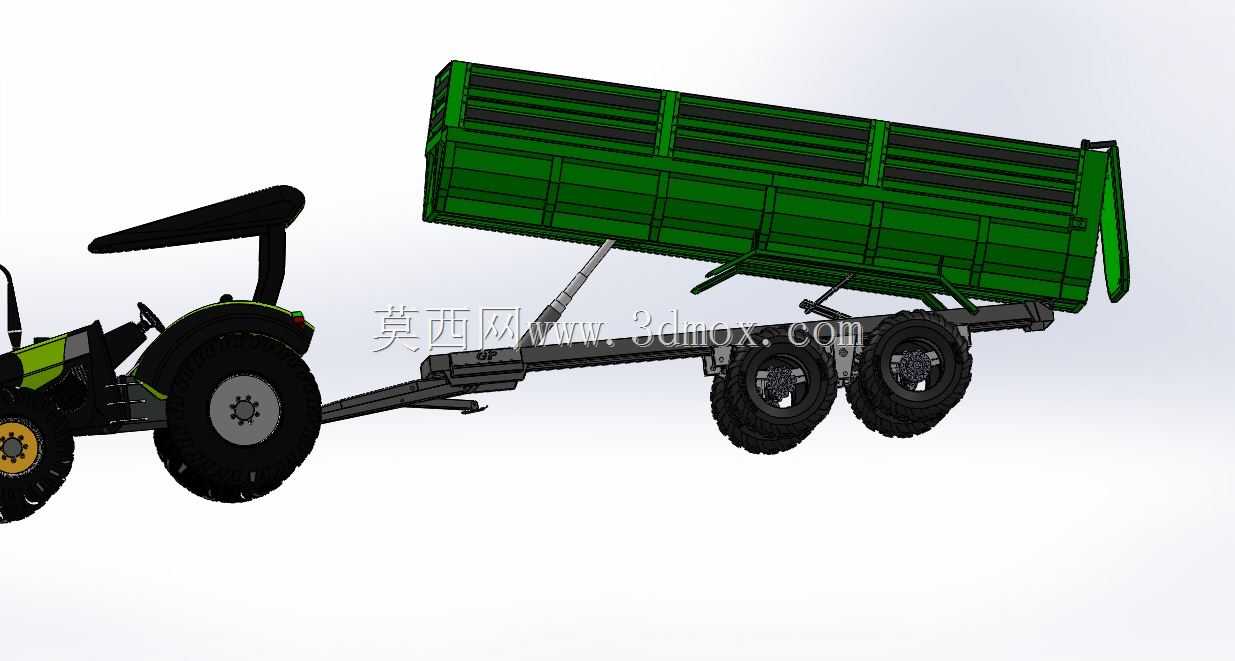

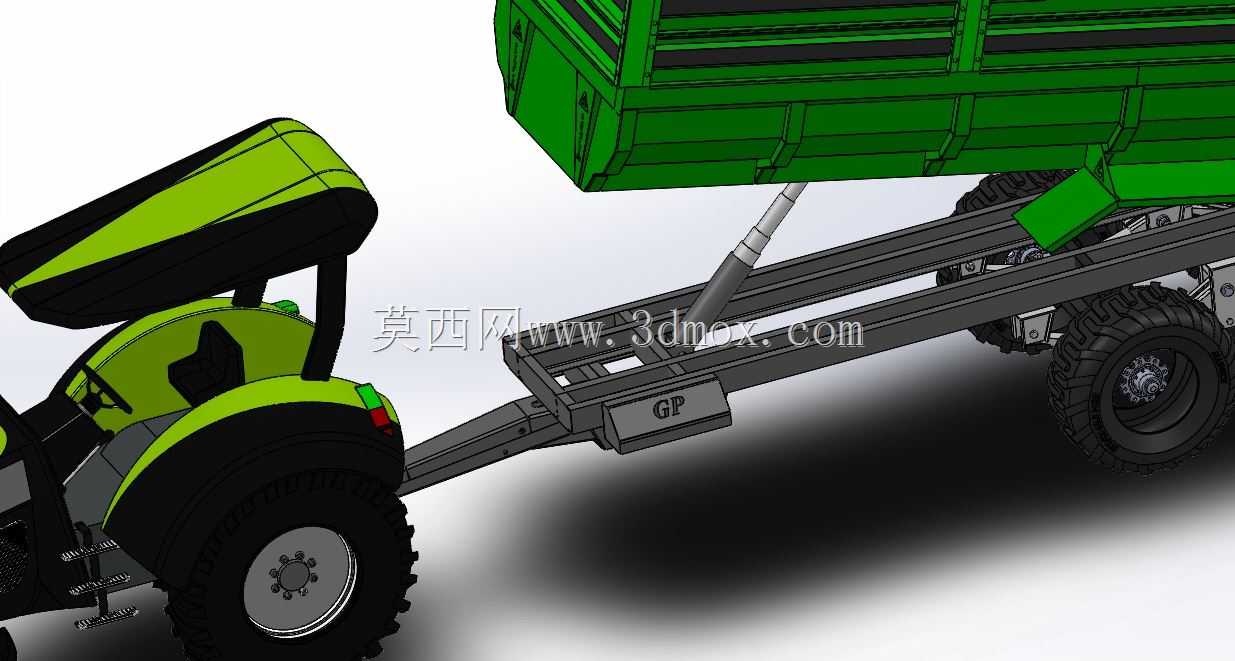

　　干草类物料时能保证足够装载容积，转运密度较高的砂石、矿土类物料时，加强筋结构也能避免厢板受挤压出现外凸变形，厢体尾部采用可开合的锁止式后挡板，自卸举升时挡板会随举升角度自动解锁开缝，不需要人工提前手动开启，减少作业环节的操作步骤。核心的自卸举升结构布置在货厢前部靠近牵引架的位置，采用前置单缸多级伸缩液压油缸的布置方案，相比中置双缸结构，这种布局能缩短油缸的受力力臂，在同等举升重量下降低油缸的工作压力，同时油缸布置在牵引架上方的防护空间内，能避免田间作业时飞溅的石块、秸秆磕碰油缸活塞杆，减少密封件的损坏概率。举升角度设计覆盖了45度到50度的区间，这个角度区间既能保证粘性较大的湿土、厩肥类物料能完全靠自重滑落卸净，

　　也不会因为举升角度过大导致整车重心偏移过高，在坡地卸料时出现侧翻风险。底盘行走部分采用双轴四轮的承载结构，车桥匹配重载型钢板弹簧悬架，能缓冲田间颠簸路面的冲击载荷，轮胎选用大花纹的农用深齿轮胎，在泥泞松软地块的抓地能力更强，减少陷车概率；轮距参数匹配配套拖拉机的后轮轮距区间，行驶时轮胎能顺着拖拉机压出的车辙行进，降低松软地块的行驶阻力。制动系统采用气刹联动结构，挂接后能和拖拉机的制动系统同步动作，在重载下坡路段能保证足够的制动力，避免出现挂车推头的失控风险。电气接口采用标准的农用机具七芯接口，能直接和拖拉机的尾灯、转向灯、刹车灯电路连通，满足公路转场行驶的灯光标识要求。设计过程中还做了多场景的受力校核，在满载状态下紧急制动、

　　坡地侧向倾斜、举升卸料偏载这几个极端工况下，对牵引架、车架纵梁、油缸安装座、车桥连接座这些关键受力位置都做了加强处理，比如车架纵梁采用双层槽钢叠焊结构，油缸安装座加焊了三角加强筋，避免长期重载作业出现焊缝开裂、结构变形的问题。货厢的翻转铰接点布置在车架尾部的上沿位置，这个位置的选择经过多轮迭代，铰接点过低会导致举升时货厢尾部刮碰车架后端，过高则会提升举升时的整车重心，最终选定的铰接点高度，既能保证货厢举升到最大角度时尾部和地面留有足够安全距离，也能控制整车的重心高度，提升行驶稳定性。日常使用中，这类挂车的维护点也在设计时做了便利性考虑，所有的黄油加注嘴都布置在容易触碰的位置，不需要钻到车底就能完成牵引销、翻转铰接点、车桥轴承的润滑保养；液压管路采用快插接头布置，后期更换油管时不需要复杂的工具就能完成操作，降低农机用户的日常维护难度。
