规模化养殖舍粪污清理刮粪装置结构

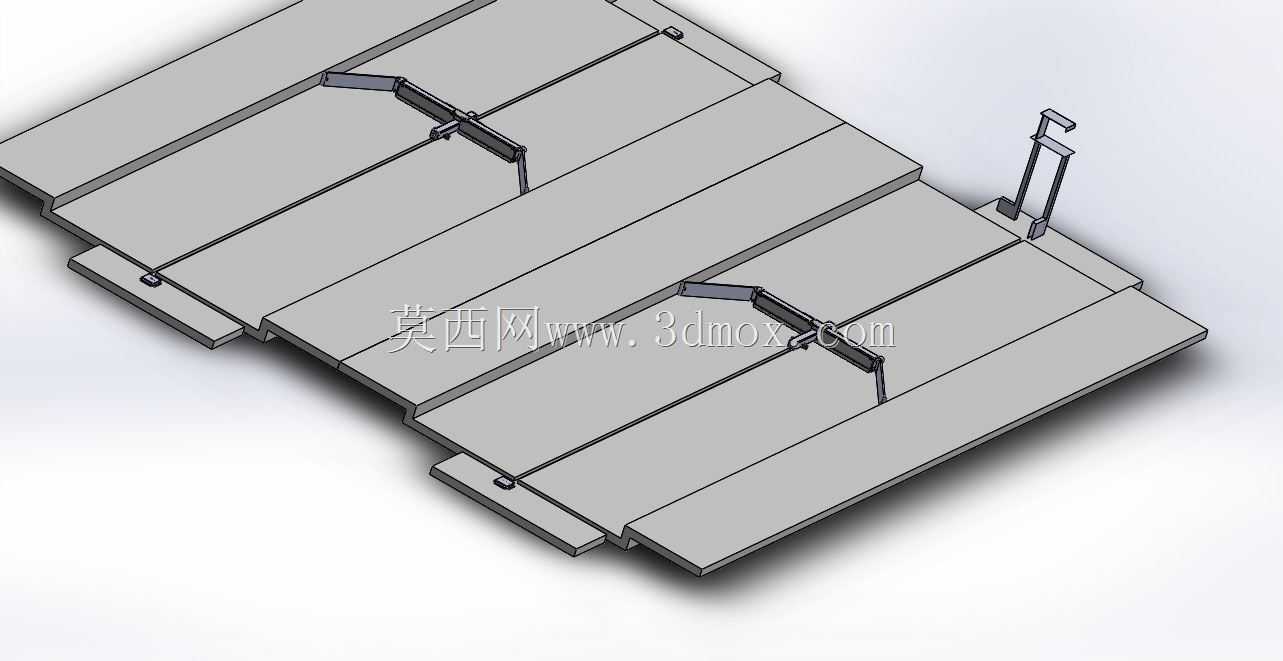

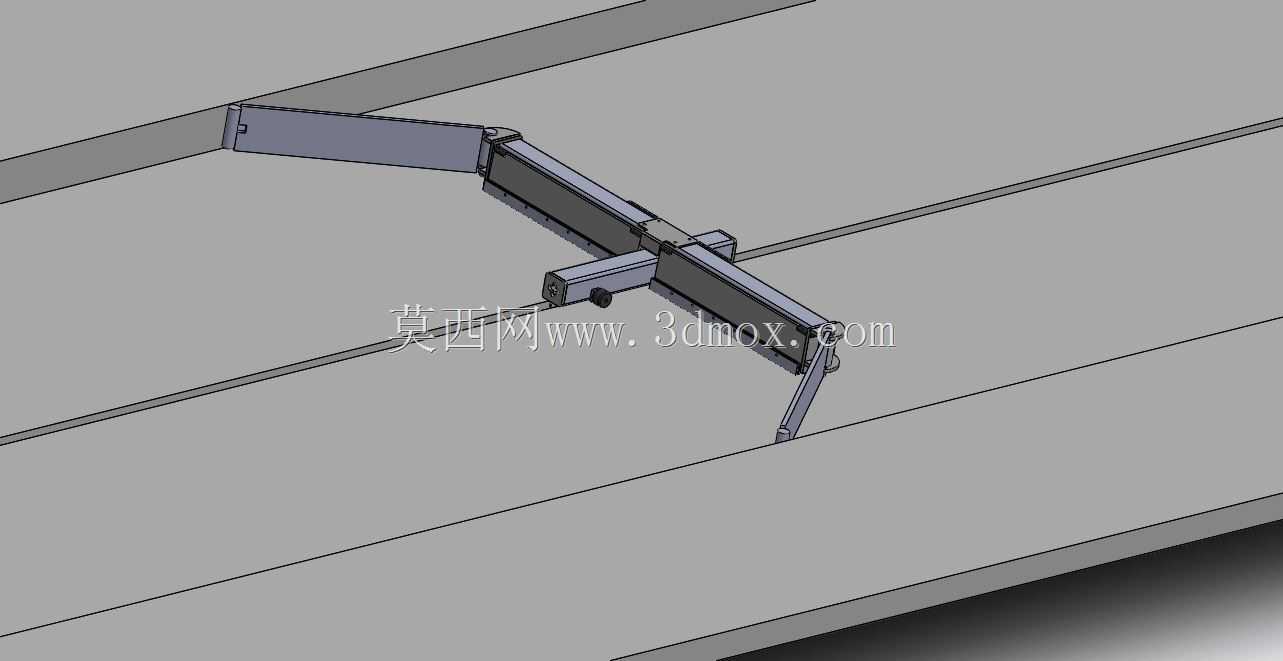

　　在规模化畜禽养殖的舍内清粪环节，这类刮粪装置是适配长条形粪沟布局的核心作业部件，区别于人工清粪的高劳动强度与水冲清粪的高水资源消耗，该结构依靠沿粪沟纵向的往复行走，将沟内积存的畜禽粪便、垫料残渣统一刮送至舍端的集粪口，整套作业过程无需人员进入粪沟区域，能大幅降低养殖环节的粪污清理人力投入，同时减少舍内有害气体的积存时长。从结构布局来看，整套刮粪组件包含多组平行布置的刮粪板单元，每个单元通过立式支架固定在行走牵引架上，刮粪板采用平直的长条板式结构，板体下缘做了贴合粪沟底面的倒角处理，作业时板体与沟底保持均匀的接触压力，既不会因为间隙过大残留粪污层，也不会因为压力过大加剧板体与水泥沟底的磨损。支架部分采用折弯成型的型钢焊接结构，

　　连接位置做了三角加强筋处理，能承受刮粪作业中遇到的结块粪污、散落垫料带来的冲击载荷，避免长期往复作业出现支架变形、焊点开裂的问题。设计阶段需要优先匹配粪沟的实际宽度与深度参数，刮粪板的有效作业宽度要比粪沟净宽窄10-15mm，预留出安装与行走的间隙，防止板体边缘与粪沟侧壁发生卡滞；立式支架的高度要高于粪沟内日常积粪的最高液面，避免牵引连接部位长期浸泡在粪污中出现腐蚀。行走轮组布置在支架的上下两端，上轮贴合粪沟顶部的导向轨道，下轮支撑在沟底的行走面上，两轮的同轴度误差控制在1mm以内，保证整套装置行走时不会出现偏摆，刮粪板全程保持与粪沟侧壁平行的状态。针对不同养殖阶段的粪污性状差异，刮粪板与支架的连接位置设计了可调节的长孔结构，

　　当处理含水量较高的稀粪时，可以将刮粪板下调至与沟底完全贴合的位置，保证刮净率；当处理掺杂较多垫料、结块干粪的工况时，可以适当上调刮粪板高度，减少行走阻力，降低牵引机构的负载。整套装置的牵引端采用铰接结构与牵引钢丝绳或者链条连接，铰接点预留了一定的转动余量，能抵消轨道安装误差带来的牵引方向偏移，避免牵引件出现硬拉断裂的情况。从安装边界来看，粪沟端部需要预留出刮粪装置的返程换向空间，空间长度要大于单组刮粪单元的总长度，同时集粪口的位置要对应刮粪板的行程终点，保证刮送的粪污能完全落入集粪通道内，不会在沟端残留堆积。在日常维护层面，支架与刮粪板的连接紧固件全部采用不锈钢材质，焊接位置做了防腐涂层处理，能适应粪沟内高湿度、高腐蚀的环境，

　　行走轮的轴承位置设计了密封防尘结构，避免粪污颗粒进入轴承造成卡滞，延长部件的更换周期。实际作业过程中，多组刮粪板可以同步联动，单次行走即可完成整条粪沟的清粪作业，刮粪板的板面做了光滑的表面处理，粪污不易粘附在板面上，返程时不会带回落粪，能有效提升清粪作业的效率，适配年出栏量千头以上的猪场、万羽以上的蛋鸡舍等规模化养殖场景的清粪需求。
