农用10吨级牵引式货运拖车结构

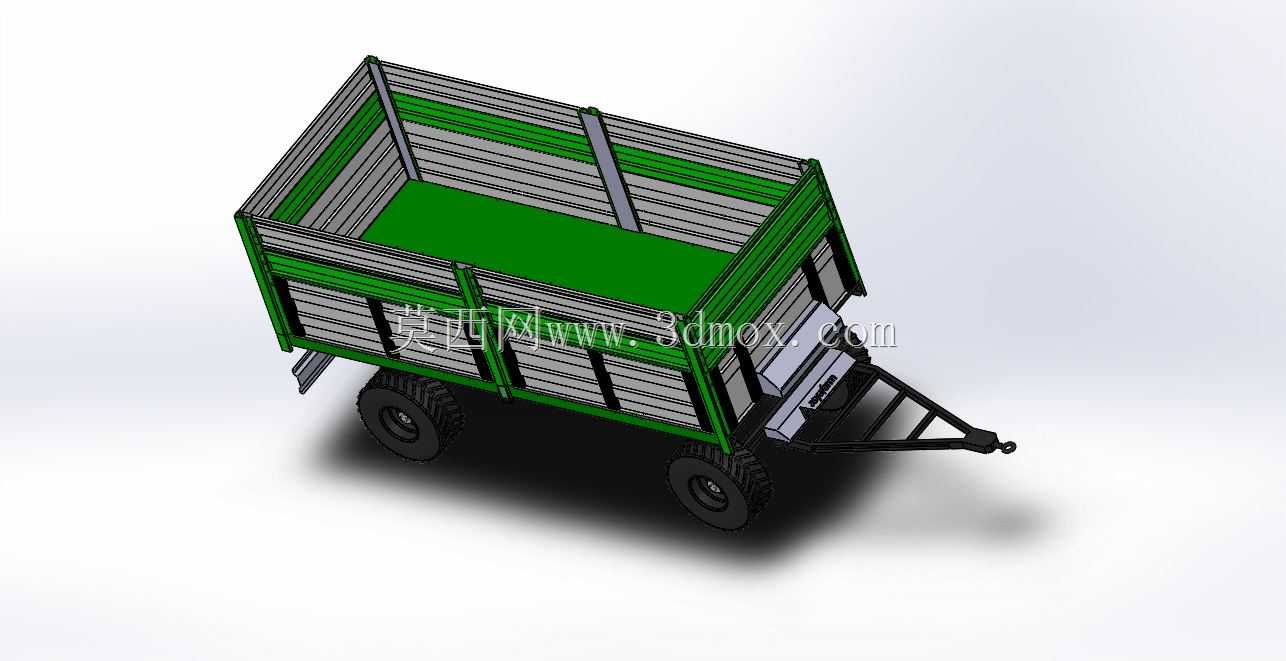

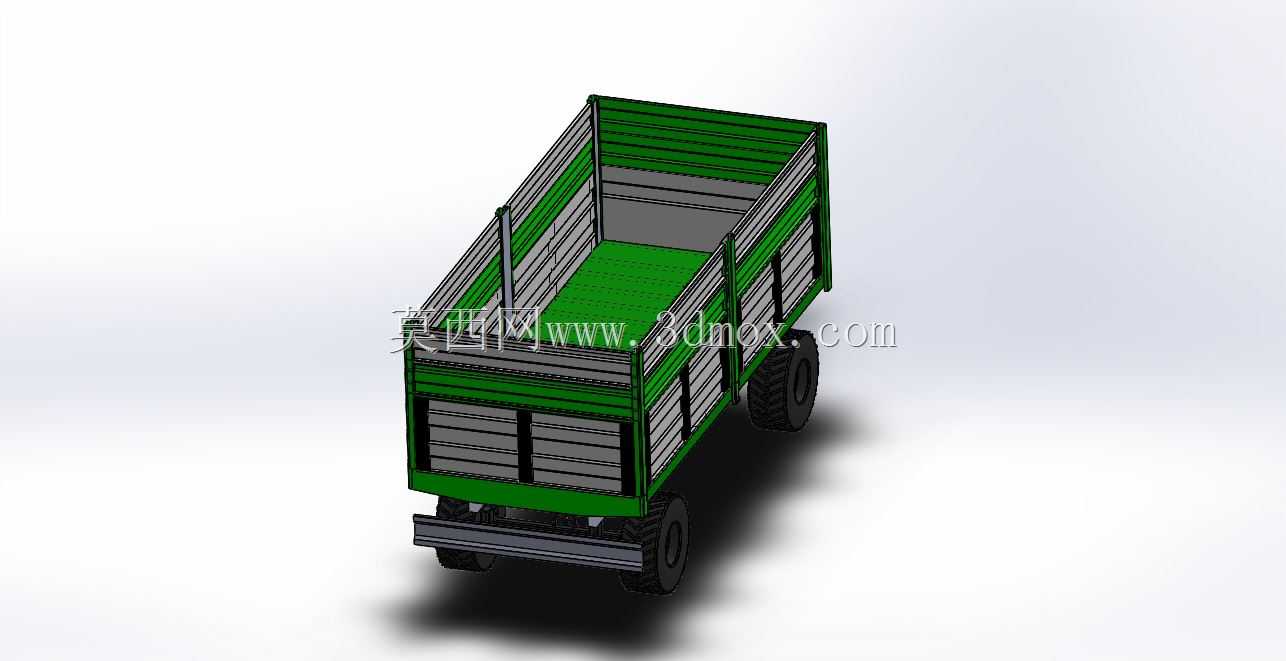

　　这款10吨级牵引式农用拖车，主要适配大马力轮式拖拉机的后牵引输出，在平原规模化种植区、丘陵经济作物产区的农资转运、农牧场物料周转场景中承担核心运输功能，区别于公路货运挂车，这类农用拖车的作业场景多集中在非铺装田间路、牧场内部便道、晒场到仓储点的短驳路线，不需要满足公路货运的高速行驶要求，但对非铺装路面的通过性、重载状态下的结构抗扭性有极高要求。从结构设计逻辑来看，该拖车采用栏板式上装结构，绿色栏板部分为分段式冲压钢板拼接，每段栏板都设置了内嵌式加强筋，避免散装物料挤压造成栏板外胀变形，栏板与底架的连接采用可拆卸式铰链，既可以向上翻起完成侧卸作业，也能完全拆下满足大型整垛农资、整捆饲草的装卸需求。尾部的登车梯采用折叠式结构，

　　平时通过卡扣固定在拖车后横梁上，需要人工整理物料、检查货箱内部时可以放下，梯架采用矩形钢管焊接，踏步间距按照田间作业人员穿戴劳保鞋的抬脚高度设置，避免上下时踩空。后防护结构采用双层钢板折弯成型，既可以阻挡田间行驶时飞溅的泥块、碎石击打牵引连接部位，也能在倒车靠近障碍物时起到缓冲作用，防护板上预留的标识安装位，可粘贴反光标识满足乡村道路临时通行的安全要求。行走系统采用大花纹深沟槽的农用轮胎，胎面宽度比同吨位公路挂车轮胎宽15%左右，接地比压控制在0.12MPa以内，避免在松软耕地、雨后泥泞路面出现陷车问题，轮胎上方的轮罩采用圆弧式冲压结构，既可以阻挡轮胎带起的泥水甩到货箱内，也能在人员靠近行走机构时起到防护作用，避免衣物卷入转动部件。

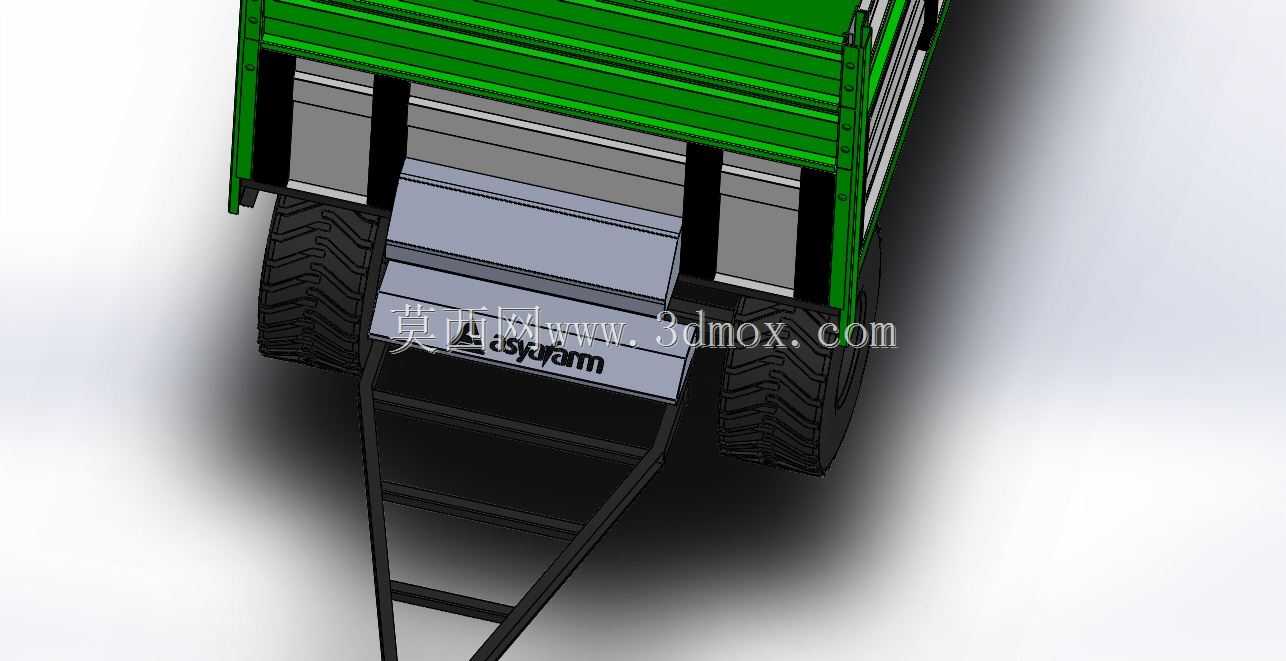

　　牵引架采用变截面矩形钢梁结构，与拖拉机牵引销连接的部位设置了双层加强衬套，牵引架的长度经过匹配计算，保证拖拉机带拖斗全转向时，前轮不会与牵引架发生运动干涉，转向角可以达到左右各45度，满足田间地头小半径掉头的作业需求。底架部分采用纵梁贯通式结构，两根主纵梁为加厚槽钢，中间等距分布7根横梁，横梁与纵梁的连接采用满焊工艺，焊缝高度不低于板材厚度的0.8倍，底架上方铺设的花纹钢板底板，厚度满足10吨均匀载荷下的挠度要求，即使装载散装砂石、腐熟农家肥这类高密度物料，底板也不会出现凹陷变形。在安装边界的设计上，该拖车的牵引销中心到货箱前端面的距离，适配国内主流50-120马力拖拉机的后牵引点位置，不需要额外加装转接装置即可完成挂接，

　　货箱的整体宽度控制在2.2米以内，符合乡村机耕道的通行宽度要求，整车高度在满载状态下不超过2.4米，可顺利通过农村常见的限高杆、下穿式农道桥。制动系统采用气刹结构，预留的气路接头可直接对接拖拉机的气泵输出接口，重载下坡时可以提供足够的制动力，避免出现溜车风险，驻车制动采用机械式棘轮结构，挂接前或者长时间停放时可以锁止车轮，防止拖车自行滑移。在细节设计上，货箱前部预留了篷布挂钩安装位，运输散装粮食、粉状肥料时可以加盖篷布，避免运输过程中物料洒落或者被雨水打湿，后栏板的锁止机构采用偏心式凸轮锁，开关操作不需要额外工具，戴劳保手套也能快速完成开合，锁止部位设置了防尘罩，避免田间尘土进入造成机构卡滞。这类拖车的结构设计没有冗余的装饰部件，所有结构都围绕农用场景的实用性展开，比如轮罩与底架的连接螺栓采用防松螺母，避免长期在颠簸路面行驶出现螺栓松动，牵引架上预留的挂环，还可以在陷车时连接钢丝绳进行拖拽救援，不需要额外焊接拖拽点。
