3立方牵引式饲料搅拌设备结构设计

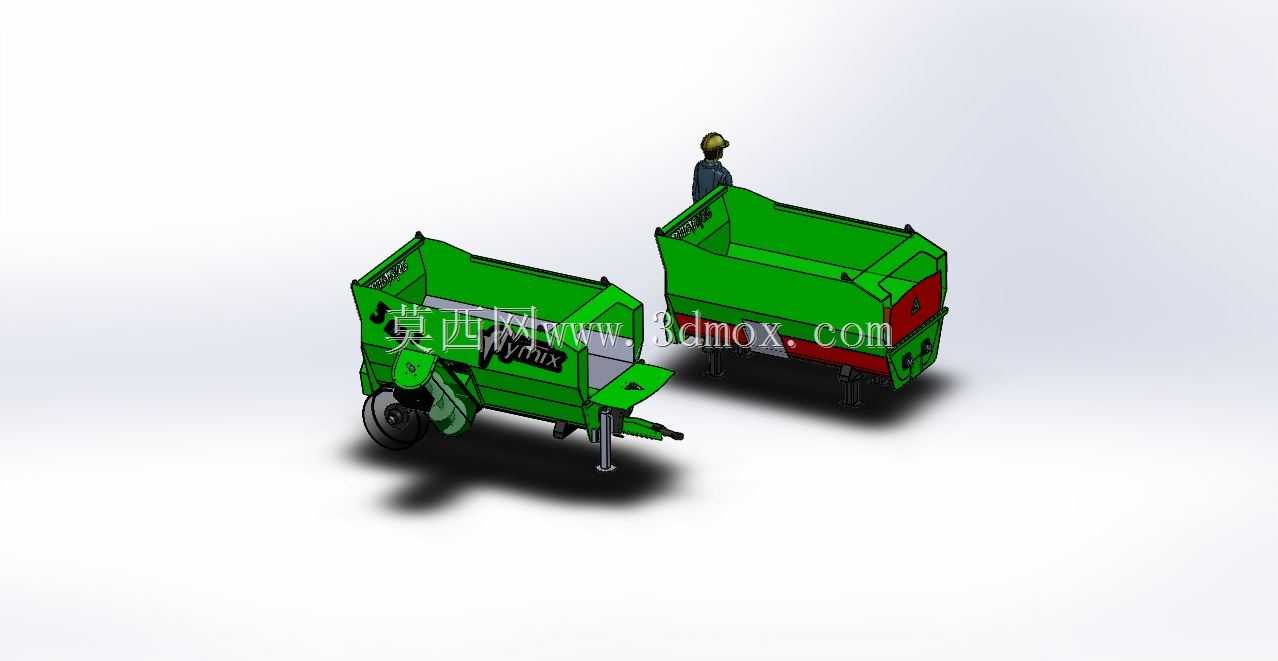

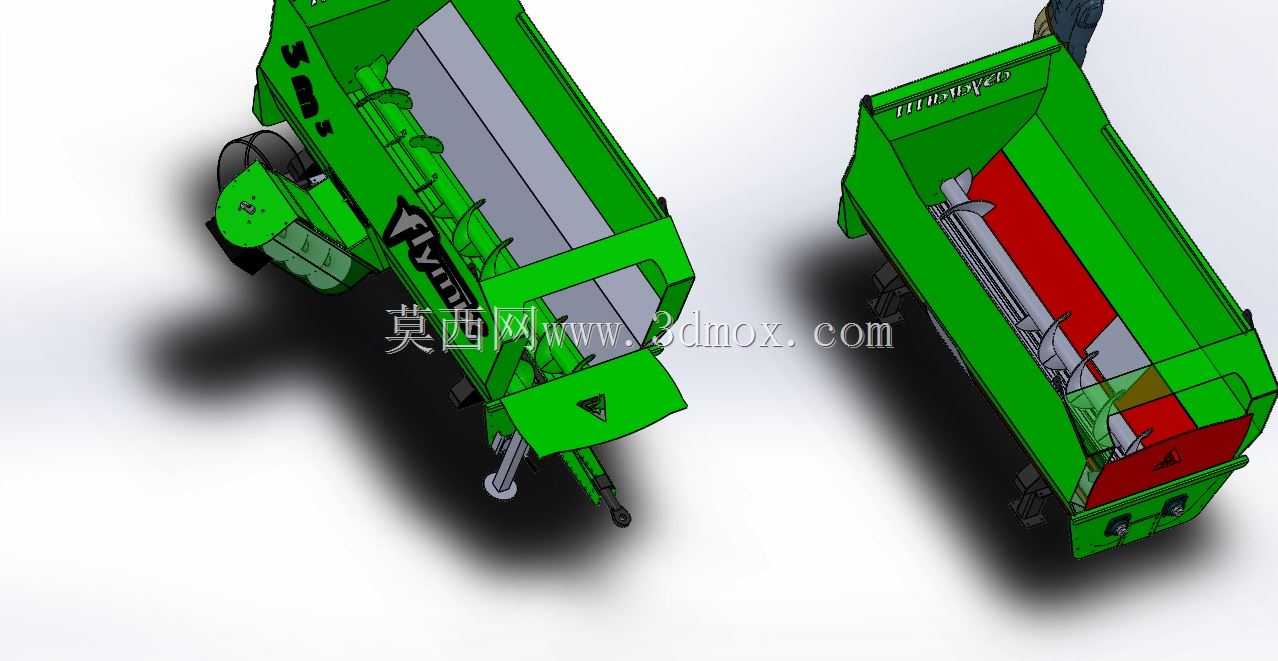

　　在规模化牛羊养殖场地的日常饲喂作业中，全混合日粮的均匀搅拌直接关系到牲畜采食效率与营养摄入均衡度，这款3立方容积的牵引式饲料搅拌设备，正是针对中小型牧场日粮制备需求开发的作业单元。从实际作业场景来看，该设备可由轮式拖拉机牵引转场，能够在不同畜舍之间完成移动作业，无需固定安装基座，适配场地条件有限、需要多点位投喂的中小型养殖场地，也可作为固定式搅拌单元布置在饲料加工区，完成青贮、干草、精饲料、矿物质添加剂等多组分物料的均匀混合。设备整体采用卧式槽体结构，搅拌腔内部布置有带拨料齿的螺旋搅拌轴，作业过程中螺旋叶片带动物料沿腔体内壁做循环翻转运动，拨料齿可对成捆的干草、青贮料块进行撕扯破碎，避免出现物料结团、混合不均的问题，

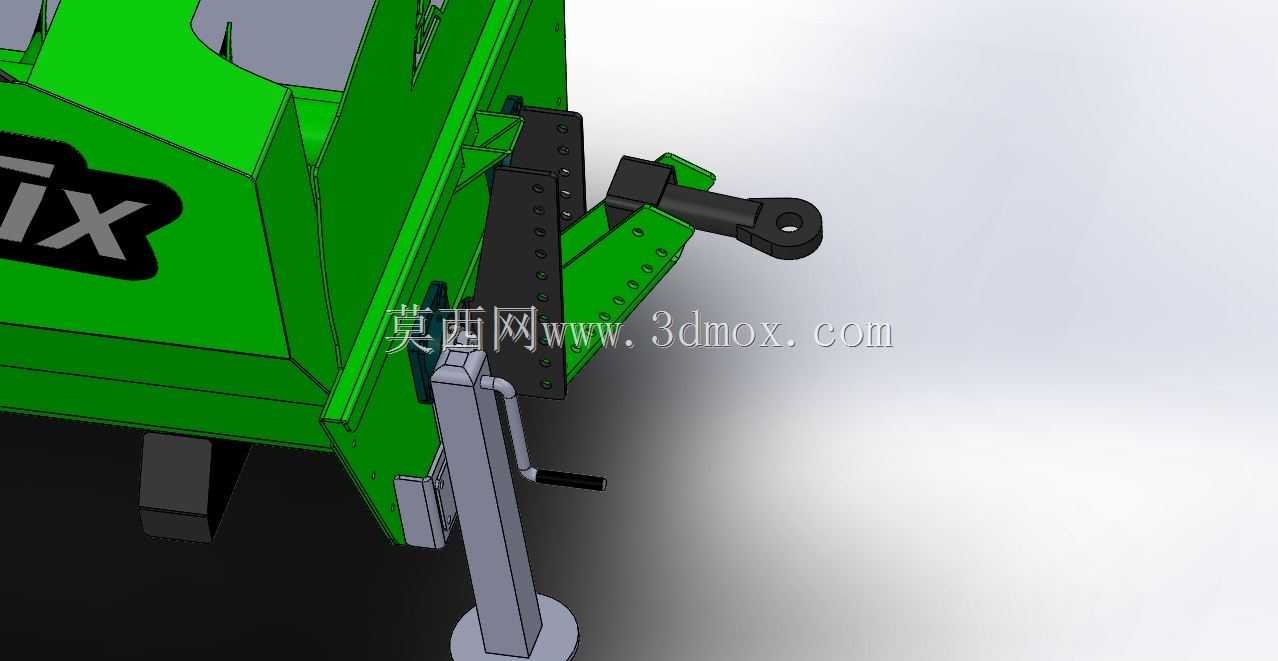

　　搅拌完成后的日粮可通过设备尾部的出料机构均匀铺撒至饲槽，减少人工投喂的劳动强度。从设计思路层面来看，该设备的结构布局充分考虑了牧场作业的复杂工况，牵引架采用铰接式连接结构，可适配不同功率段的轮式拖拉机牵引接口，牵引端设置有缓冲减震结构，减少田间、场区非硬化路面转场时的冲击载荷传递至搅拌腔体，避免焊缝疲劳开裂。行走轮采用宽幅低压轮胎，降低对场区路面的压强，即使在松软的饲草堆放区也能顺利通行，不会出现陷车问题。搅拌腔体的侧壁采用加厚耐磨钢板制作，内壁与物料接触的区域做了耐磨强化处理，应对青贮饲料的弱酸性腐蚀与干草、矿物质料的长期摩擦损耗，延长设备的实际使用寿命。设备的外形尺寸充分考虑了中小型牧场畜舍的通行边界，

　　整机宽度控制在常规畜舍门的通行宽度范围内，转场过程中无需额外拆除畜舍附属设施，高度方向也避开了畜舍横梁、饲喂通道管线等常见障碍物，可顺利进入各栋畜舍完成投喂作业。搅拌轴的两端采用带密封结构的轴承座，密封组件采用多道唇形密封组合，可阻挡饲料碎屑、粉尘进入轴承内部，避免轴承过早磨损失效，轴承座采用外置式安装设计，日常维护时无需拆开搅拌腔体即可完成润滑脂加注、密封件更换等操作，降低运维难度。设备的传动系统布置在搅拌腔体的侧部，采用齿轮减速传动结构，传动效率高、负载能力强，可应对满负载启动的工况，即使搅拌腔内堆满压实的青贮料块也能顺利启动运转，不会出现卡滞、闷车的问题。料槽的上边缘做了外翻折边处理，既提升了腔体的结构刚度，

　　减少满负载作业时的腔体变形，也能避免装载机上料时物料从边缘洒落，上料区域的宽度适配常规牧场使用的铲斗尺寸，装载机上料时无需反复对位，提升上料作业效率。出料口设置在设备尾部的一侧，出料挡板采用手动杠杆式控制结构，操作简单可靠，作业人员可根据饲喂需求调整挡板开度，控制出料流量，出料导板可将混合好的日粮导向饲槽方向，减少物料落地浪费。从结构细节来看，搅拌轴上的拨料齿采用可更换式设计，当齿片磨损到一定程度后，可单独拆卸更换，无需更换整根搅拌轴，降低后期使用成本。设备的机架采用矩形钢管焊接成型，各连接节点做了加强筋处理，可承受搅拌作业时的交变载荷与转场过程中的冲击载荷，机架表面做了多层防腐涂装，适应牧场高湿度、有腐蚀性介质的作业环境。整机的重心经过优化布置，牵引转场时不会出现翘头、侧倾的问题，即使在坡度不大的场区道路上通行也能保持稳定。针对牧场作业的实际需求，该设备的搅拌周期控制在合理范围内，单罐3立方的物料可在十多分钟内完成全组分均匀混合，混合均匀度满足规模化养殖的饲喂要求，避免出现牲畜挑食、营养摄入不均的问题。设备的维护点都做了集中布置，日常需要检查、润滑的位置都预留了足够的操作空间，作业人员站在地面即可完成大部分日常维护操作，无需攀爬设备，提升运维作业的安全性。
