机床工作台用Y形定位夹紧块结构设计

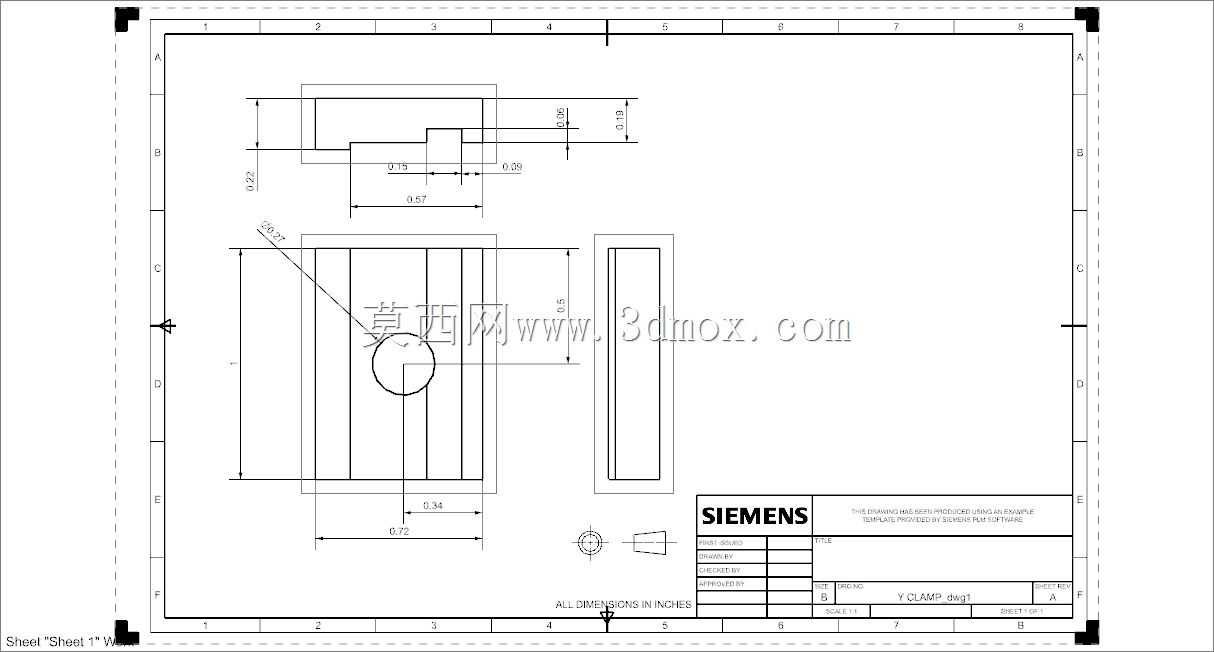

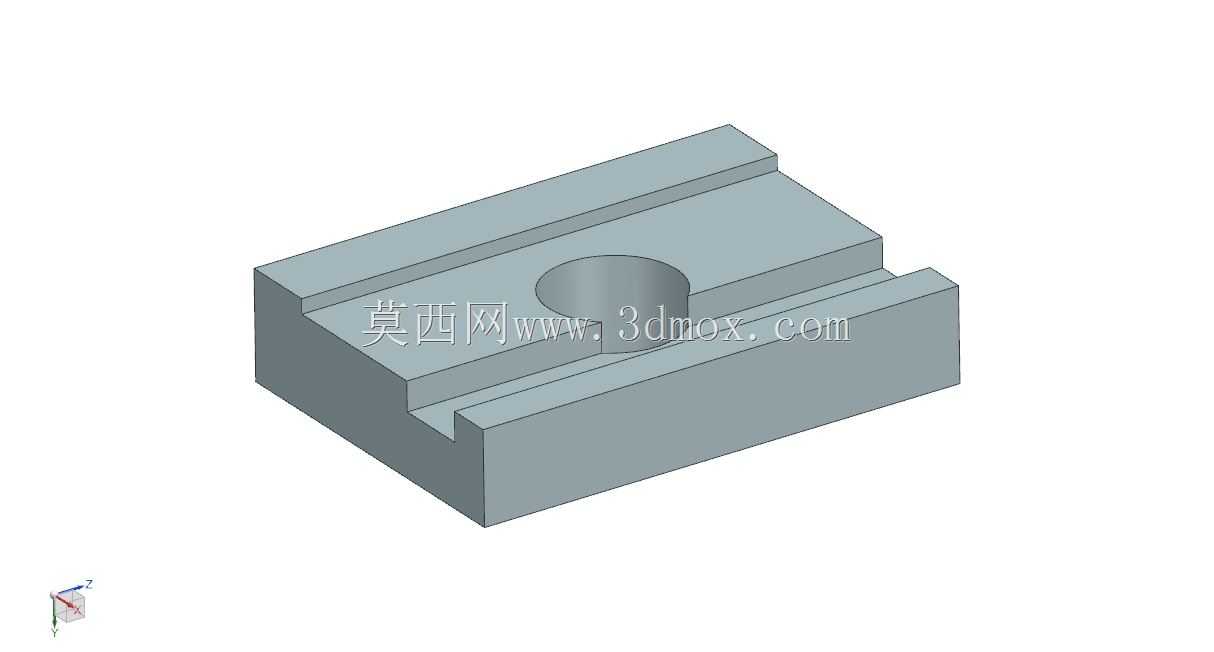

　　在机床加工工位的工装布局里，这类Y形夹紧块常被布置在工作台T型槽的对应节点位置，承担工件侧向定位与辅助夹紧的功能，和传统平口钳的全包裹夹紧逻辑不同，它更适配长条状型材、带台阶的机加工坯料的快速装夹，不需要额外制作仿形胎具就能完成基础定位，在小批量多品种的机加工车间里，这类零件的替换率很高，属于工装夹具里的易损耗通用配件。从结构设计逻辑来看，这个零件的主体采用了对称式的双凸台结构，两个平行的凸台之间形成的通槽刚好可以嵌入工作台的定位导轨条，安装时不需要额外打定位销，直接将槽体对准导轨滑入到指定工位，再通过中间的沉孔穿入锁紧螺栓就能完成固定，安装边界的容错率较高，槽宽的公差控制在H7级别，既保证滑动时不会出现卡滞，

　　也能避免安装后出现横向窜动，影响装夹精度。中间的沉孔设计做了锪平处理，螺栓锁紧时端面可以完全贴合，不会因为接触面倾斜导致锁紧力偏移，长期受夹紧反力也不容易出现螺栓松动的问题。零件的两个夹紧工作面做了0.8μm的表面粗糙度要求，和工件接触时不会压伤坯料的已加工表面，同时工作面的垂直度控制在0.02mm以内，保证定位时的基准统一，避免装夹后工件出现角度偏差。在实际使用场景中，这类Y形夹常成对布置在工件的两侧，配合侧面的锁紧螺钉完成对工件的夹持，相比整体式夹具，它的布置灵活性更高，可以根据工件的长度尺寸任意调整两个夹块的间距，不需要重新制作整套工装，对于长度超过1m的长条形工件，还可以在中间位置增加夹块作为辅助支撑，减少加工时的工件振颤。

　　设计时特意将夹块的主体厚度做了等强度处理，受力最大的夹紧根部位置做了R角过渡，避免应力集中导致的夹块断裂，经过调质处理的45钢材质可以满足常规铣削、钻削加工的夹紧力需求，不需要使用合金钢材就能达到足够的使用寿命，加工成本也能控制在合理区间。从安装尺寸来看，底部通槽的宽度适配市面上多数普通铣床、钻床工作台的标准T型槽上沿宽度，不需要对现有工作台做任何改造就能直接替换原有老旧夹块，夹块的整体高度控制在常规工装的标准高度范围内，不会和机床的主轴行程发生干涉，加工时刀具的走刀路径不会被夹块遮挡，不需要额外加长刀具就能完成工件全表面的加工。在装配调试环节，这类夹块的校准难度很低，只需要将百分表吸附在主轴上，沿夹块的夹紧工作面走一遍直线，

　　微调夹块位置就能将直线度误差控制在0.01mm以内，对于没有专用校准工具的小型加工车间也能快速完成装夹调试。和常见的螺旋式夹紧器不同，这个Y形夹本身不提供夹紧动力，它的作用是作为定位基准和夹紧力的承力点，配合独立的夹紧螺栓或者快速夹钳使用，这种模块化的设计思路可以让它适配不同的夹紧动力源，不管是手动锁紧、气动夹紧还是液压夹紧的工位，都能使用同款夹块作为定位元件，减少了工装备件的种类，降低了车间的备件管理成本。在长期的使用过程中，夹块的夹紧工作面如果出现磨损，只需要将两个凸台的工作面重新平磨一次就能继续使用，维修成本极低，磨修后只要保证两个工作面的平行度和槽体的垂直度要求，就不会影响定位精度，正常维护下的使用寿命可以达到3年以上。
